產品概述 主要參數型號規格：
適用管徑：PMG-16（DN50-400），PMG-24（DN50-600）；可根據用戶需要規格訂制；
設備用途：

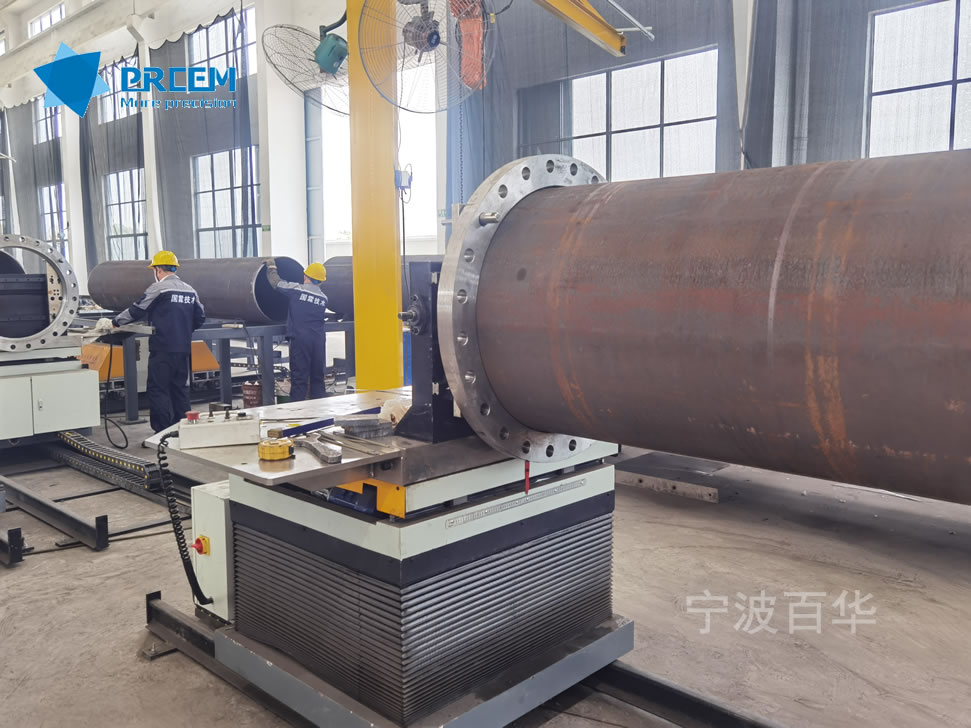

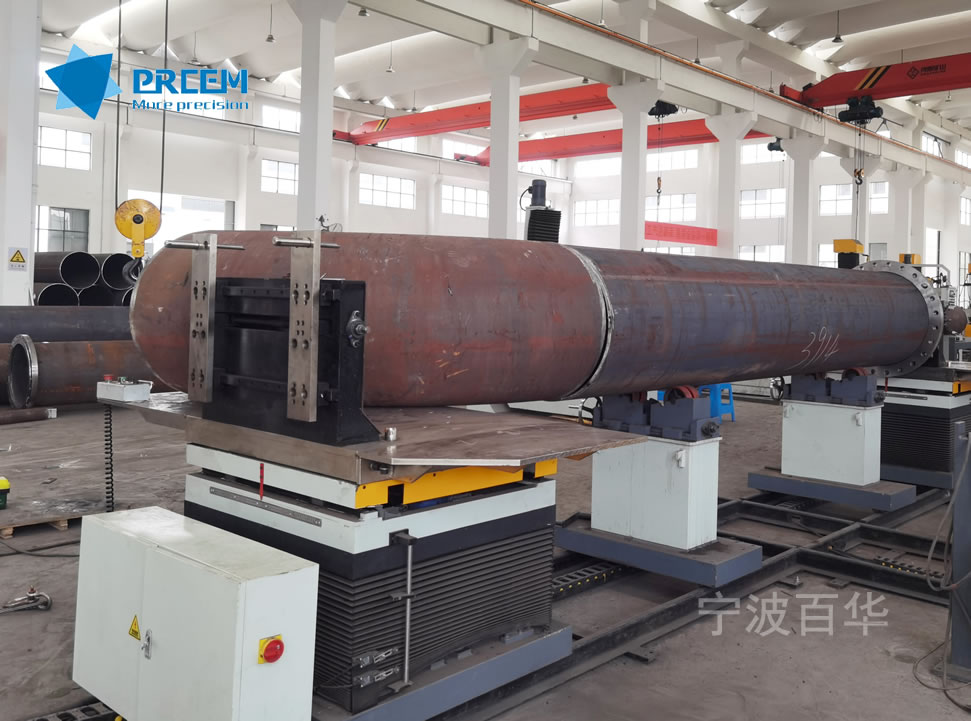

PMG多功能管道組對機適用于各個行業管子與法蘭、彎頭、三通、大小頭等管件的機械化半自動組對。
性能特點：
工作效率高,裝卡方便；
大幅降低人工組對勞動強度及對管道對口的技能要求；
確保組對后對口間隙均勻一致，組對精度高，為自動焊提供合格的焊口準備；
適合管道預制專業化、標準化、批量化生產加工。
可選配置：
|
配置選擇 |
配置名稱 |
|
□1 |
法蘭組對機 |
|
□2 |
多功能組對平臺 |
|
□3 |
配套托架 |
|
□4 |
軌道模塊 |
|
□5 |
點焊電源 |
型號規格：
PMG-16/24/32/40 ,適用管徑分別為Ф60-426/Ф60-630/Ф108-830/Ф219-1020mm;其他規格可訂制
設備用途：

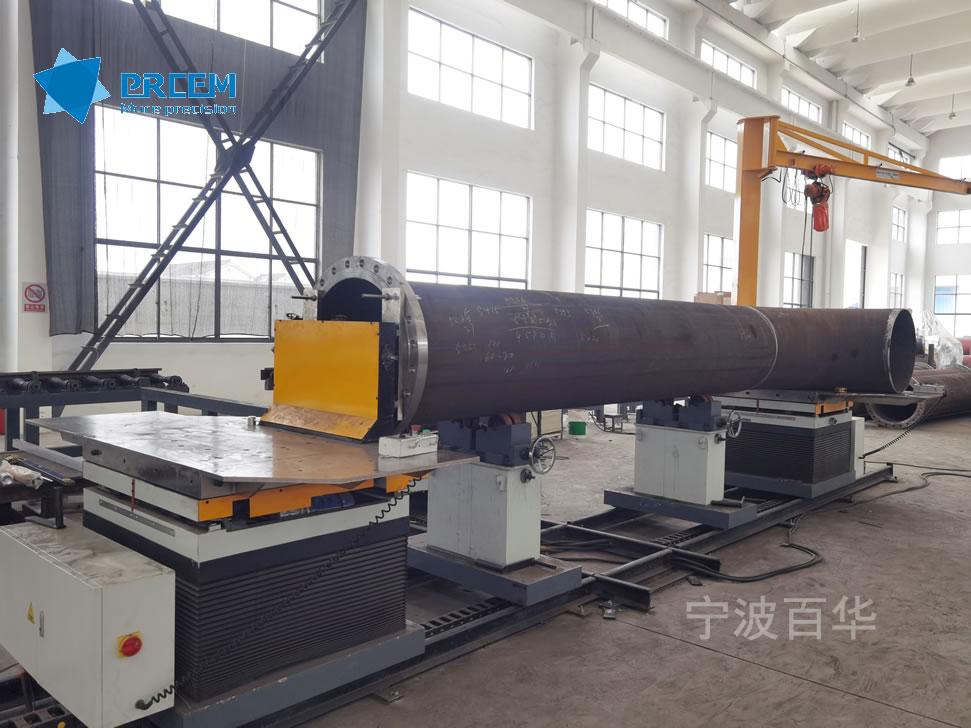

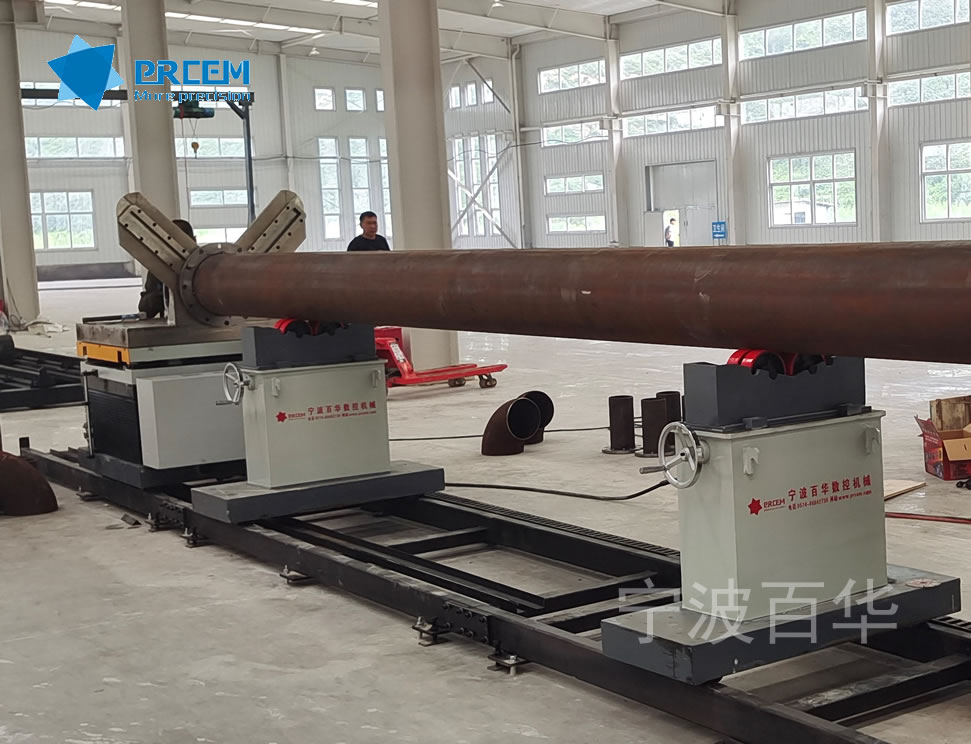

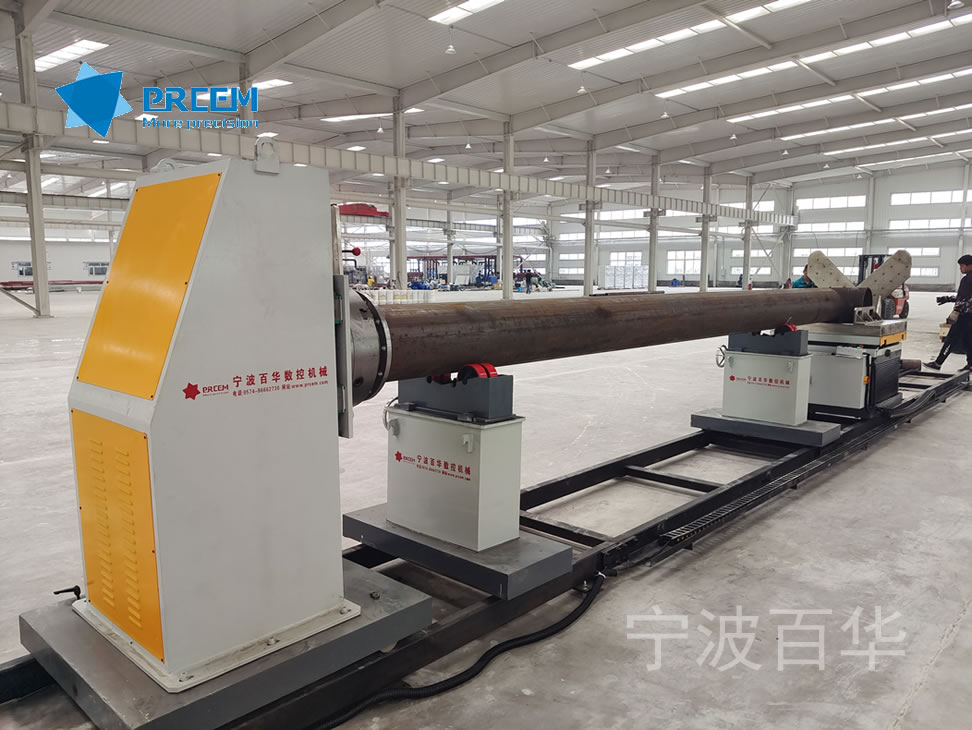

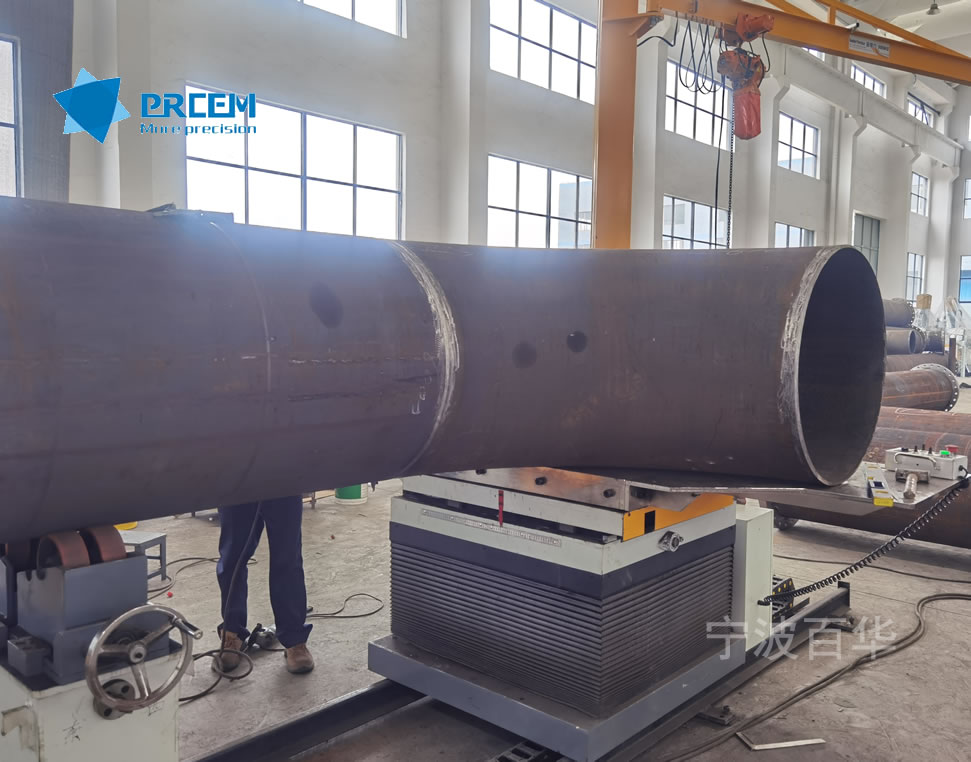

該多功能管道組對機為我公司第三代改進型產品，主要用于管子+管子、管子+彎頭、管子+法蘭、管子+三通等的機械化拼裝組對，起到減少勞動力、提高管件組對精度為下一步焊接提供精確的點焊焊口，提高自動焊接的打底合格率，該組對機兩端可同時裝配作業;

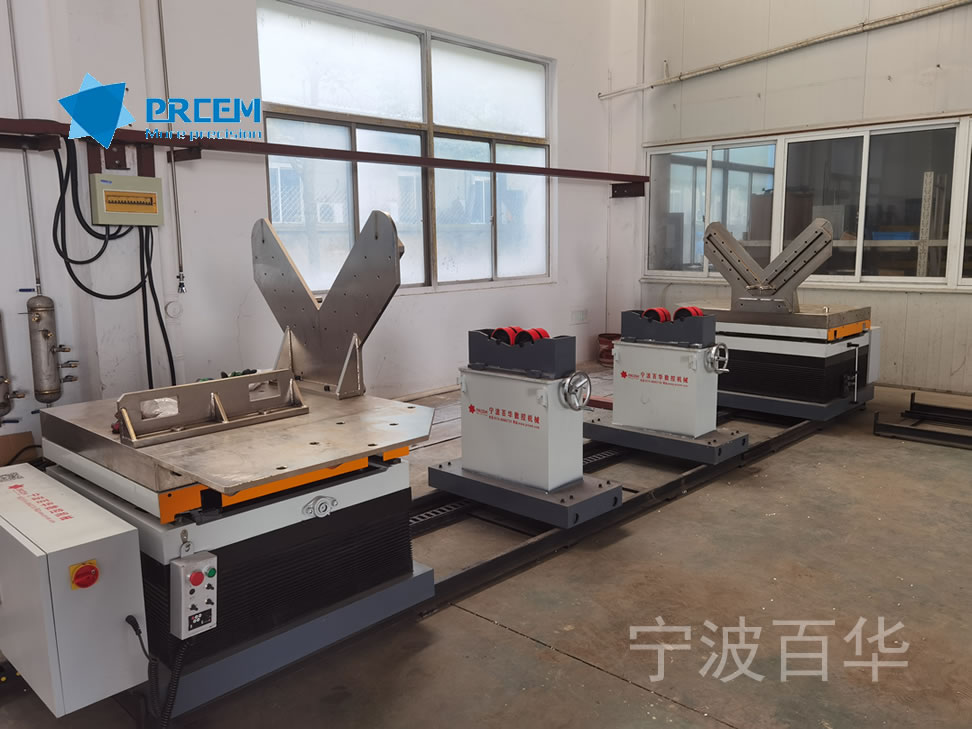

設備配置
|
序號 |
產品名稱 |
單位 |
數量 |
備 注 |
|
PMG多功能管道組對機 |
||||
|
1 |
多功能管道組對主機 |
套 |
2 |
用于法蘭、彎頭、三通、大小頭等管件的擺放 |
|
2 |
管道支撐托架A |
臺 |
1 |
用于支撐直管 |
|
3 |
管道支撐托架B |
臺 |
1 |
支撐滾輪可開合調節，用于微調直管水平度 |
|
4 |
剛性軌道 |
套 |
1 |
根據管長配置長度 |
|
5 |
手持式遙控盒 |
套 |
1 |
用于各功能動作調節 |
技術升級
憑借我公司的深厚積累和技術沉淀結合對眾多用戶的使用效果反饋，經過持之以恒的技術升級現該產品已發展至第三代，相比第二代組對機主要對主體結構進行了優化升級，具體升級改進部位對比如下：

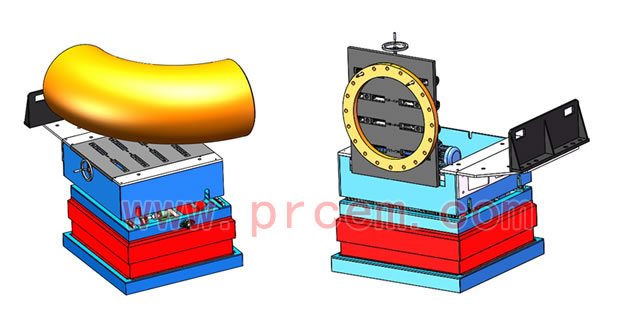

第二代多功能組對機，我們通常稱之為翻板式多功能組對平臺，結構如下：

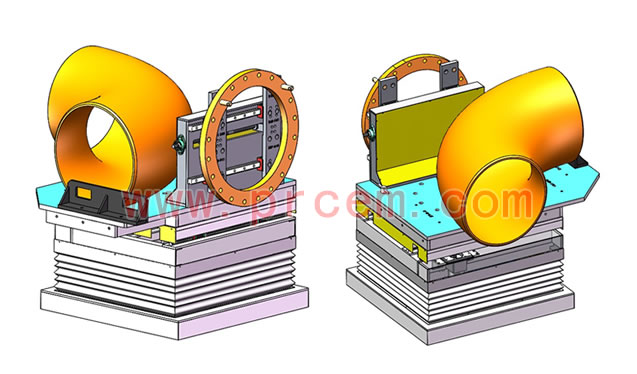

第三代多功能組對機，我們通常稱之為回轉式多功能組對平臺，結構如下：
主機參數
a) 上下升降：蝸輪蝸桿升降機+T型絲桿+電機、減速機
b) 升降行程：＞200mm
c) 升降速度：0-210mm/min，無極變頻調速
d) 升降方式：電動，功率750w或按機型
e) 前后移動：電機減速機+絲桿絲母+滑板
f) 移動方式：電動，功率370w或按機型
g) 移動速度：0-280mm/min無極變頻調速
h) 移動行程：350mm
i) 回轉機構：用于切換至法蘭組對，旋轉180度后鎖止。
j) 法蘭安裝：法蘭孔插銷
k) 彎頭三通定位：定位擋板+斜鐵
l) 機頭左右行走：電機減速機+行走滾輪組，功率400W
m) 機頭左右行走速度：0-1500mm/min，無極變頻調速
