產品概述 主要參數設備用途

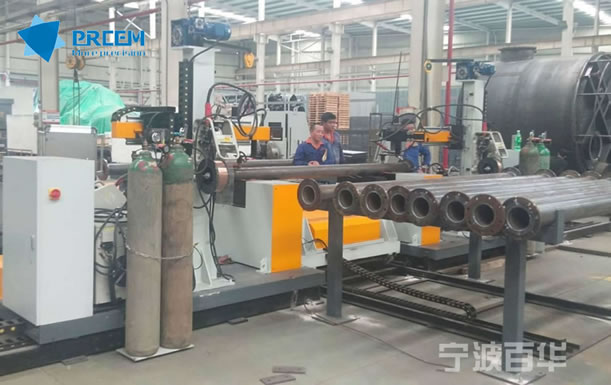

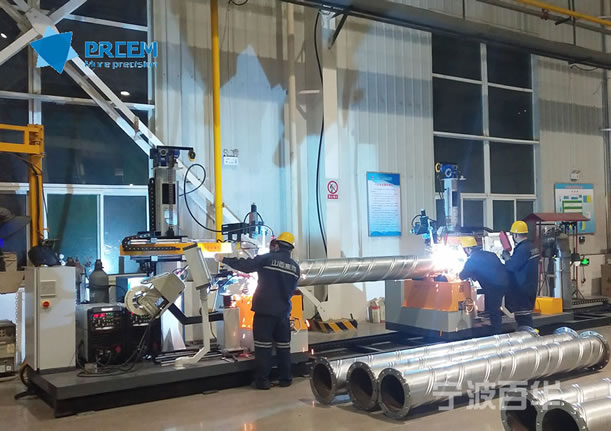

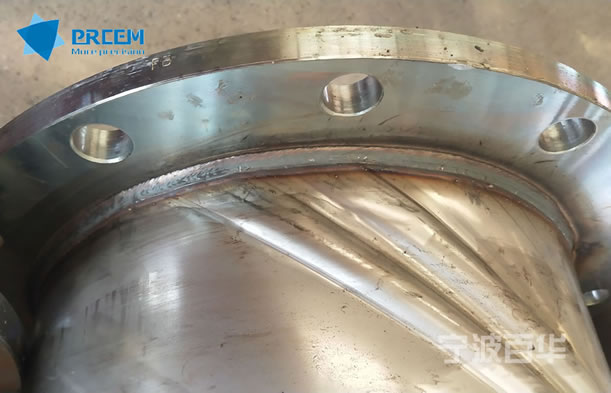

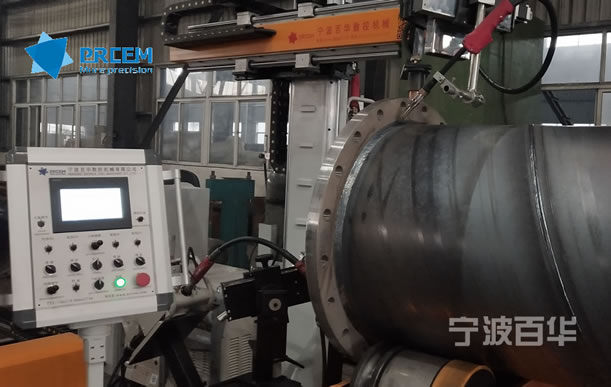

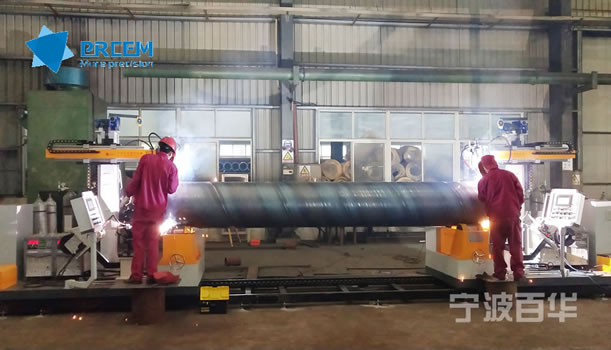

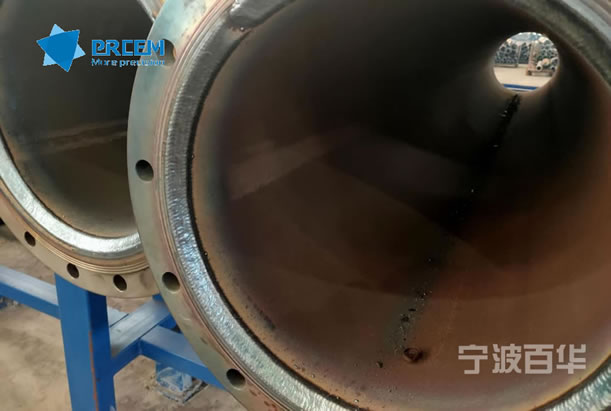

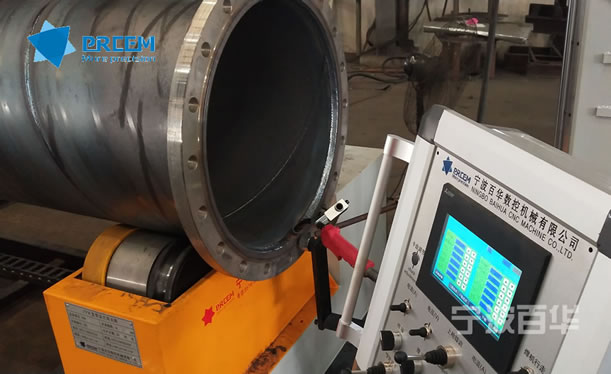

該P(yáng)FW系列直管法蘭自動四點焊機用于已經點焊好的管子的單頭或雙頭法蘭的內外口或套管的外口自動焊接，管子的形式有：管+單頭法蘭、管+雙頭法蘭、管+單頭套管、管+雙頭套管、管+一頭法蘭另一頭套管等形式，主要用于煤礦、防腐、造船、石化、化工、鐵塔、水利、市政等行業的直管和法蘭、直管和套管的自動高效焊接。
焊接工藝
可選氣保焊（CO2/MAG)或鎢極氬弧焊(TIG),可四槍同步焊接亦可選擇其中任意一把或多把焊槍焊接；
設備配置：
|
名稱及詳細配置 |
單位 |
數量 |
名稱及詳細配置 |
單位 |
數量 |
|
自動焊接機主機 |
套 |
2 |
數控焊接擺動系統 |
套 |
4 |
|
雙主動滾輪驅動座 |
套 |
2 |
法蘭壓緊及導電機構 |
套 |
2 |
|
氣保或氬弧焊接電源 |
套 |
4 |
夾槍機構 |
套 |
4 |
|
自動焊機行走軌道 |
套 |
1 |
軸向跟蹤系統 |
套 |
2 |
|
人機界面操作系統 |
套 |
2 |
徑向跟蹤系統 |
套 |
2 |
|
PLC主控制系統 |
套 |
2 |
|
|
|
主要參數
1. 適用材質：碳鋼、合金鋼、不銹鋼等
2. 適用焊縫：管子-法蘭、通艙套管、連接套管
3. 適用管長：1000-6000mm或12000mm
4. 管材壁厚：3mm-30mm；
5. 參數設置：各焊槍焊接參數單獨設置，滿足內外焊縫寬度及填充量的差異；
6. 操作系統：人機會話界面輸入及顯示
7. 參數微調：手持遙控盒及人機界面調節兩用
8. 電氣控制系統： PLC程序自動控制；
9. 上槍升降電機:2臺，每臺750W
10. 主機立柱升降行程：≮1000mm
11. 下槍前后移動：氣動，行程300mm
12. 驅動電機：2臺，每臺1.1KW
13. 橫臂移動電機：2臺，每臺200W
14. 控制箱輸入電源：三相380V 50HZ
