產品概述 主要參數型號規格
PPBW-24/32/40/48 適用管徑規格分別為DN50-600 DN100-800 DN200-1000 DN300-1200
設備用途

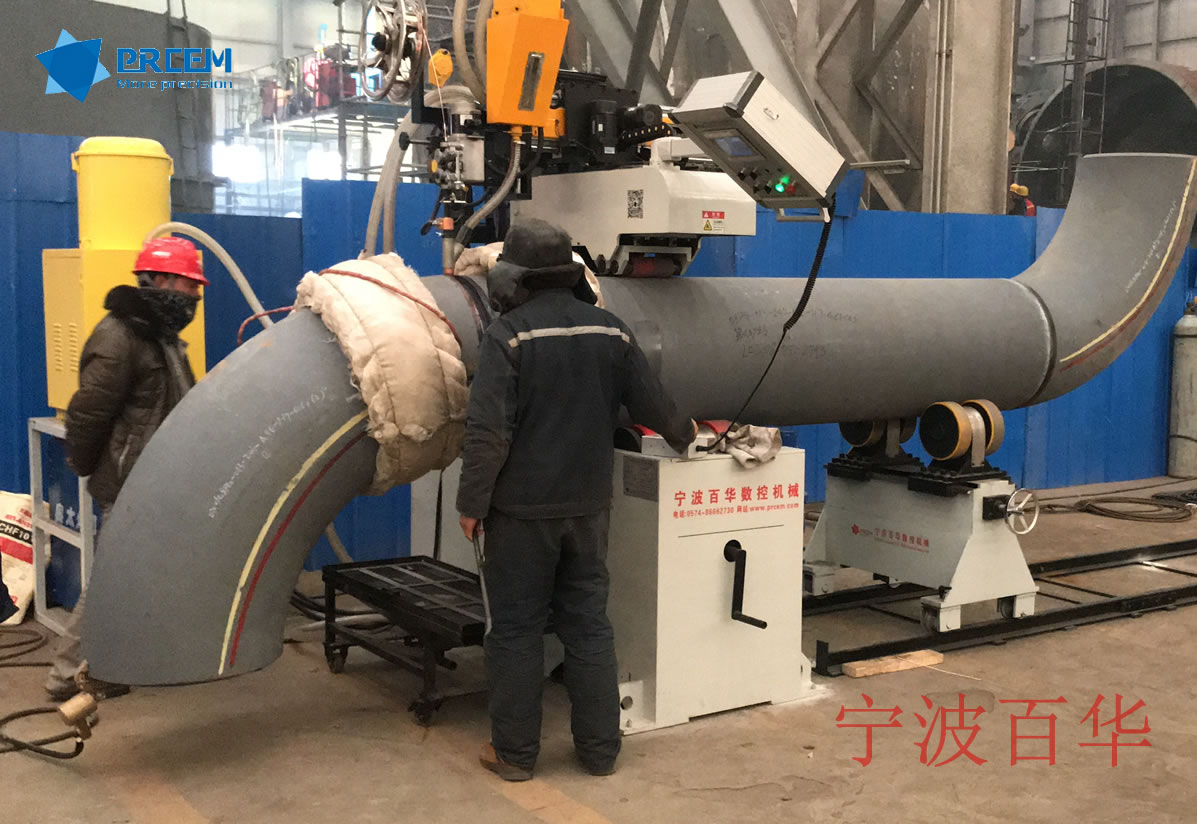

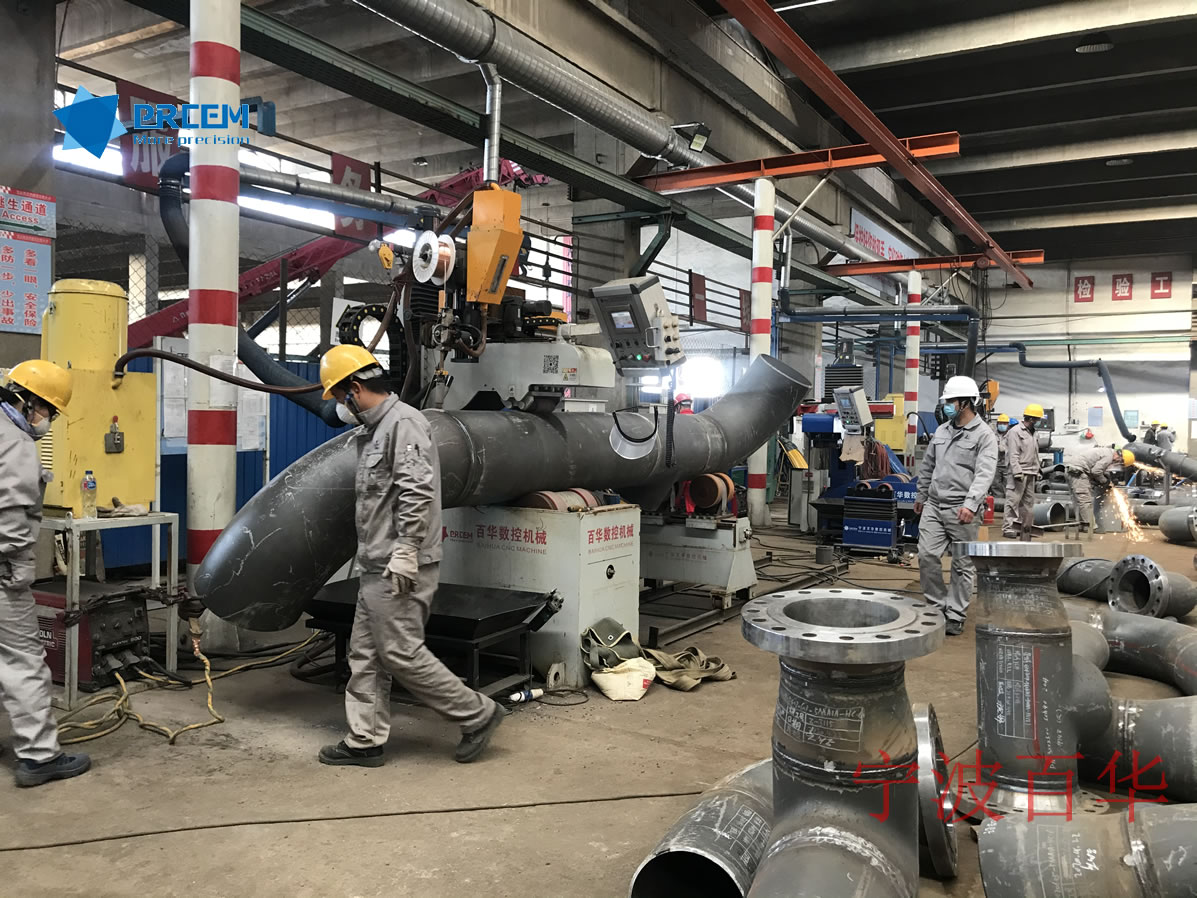

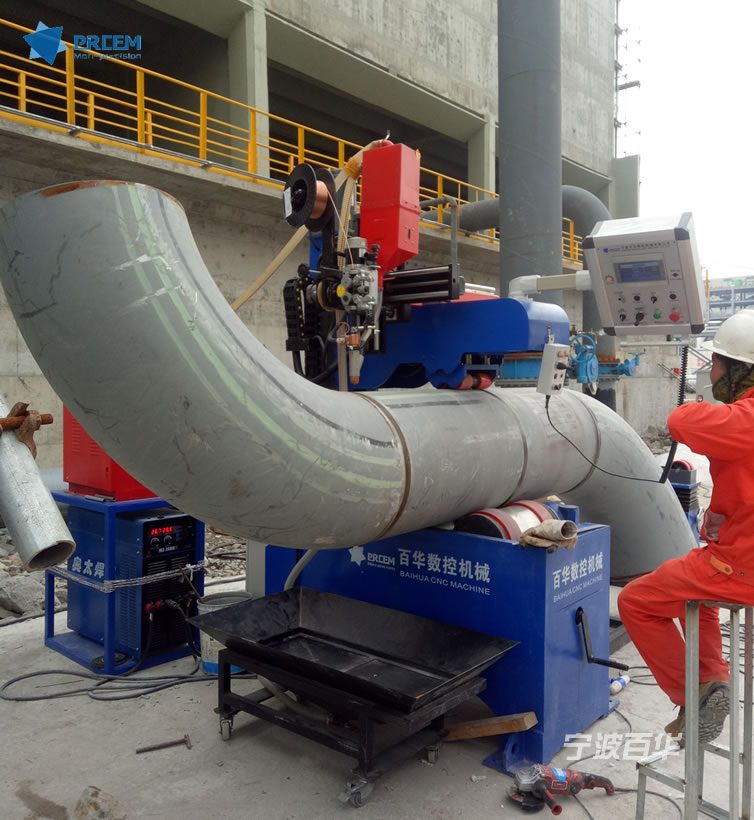

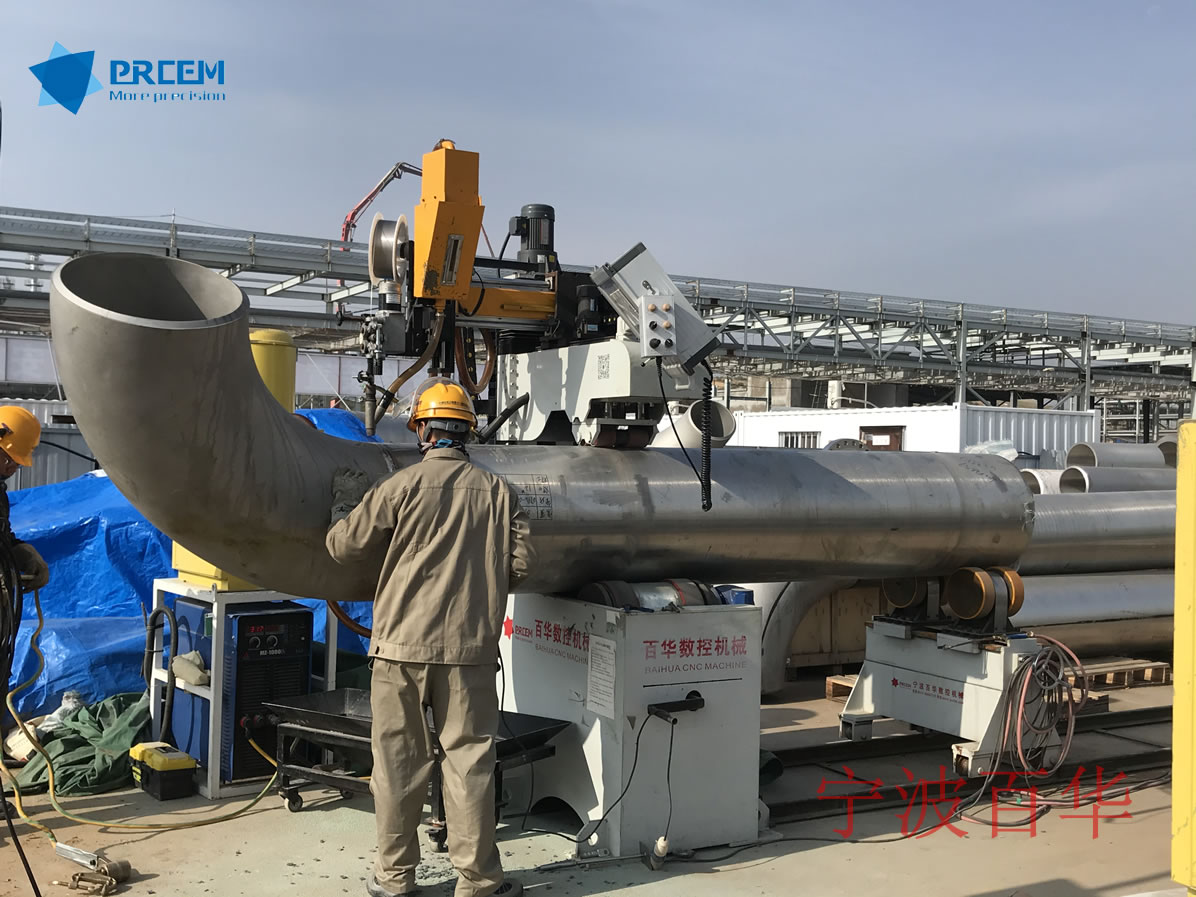

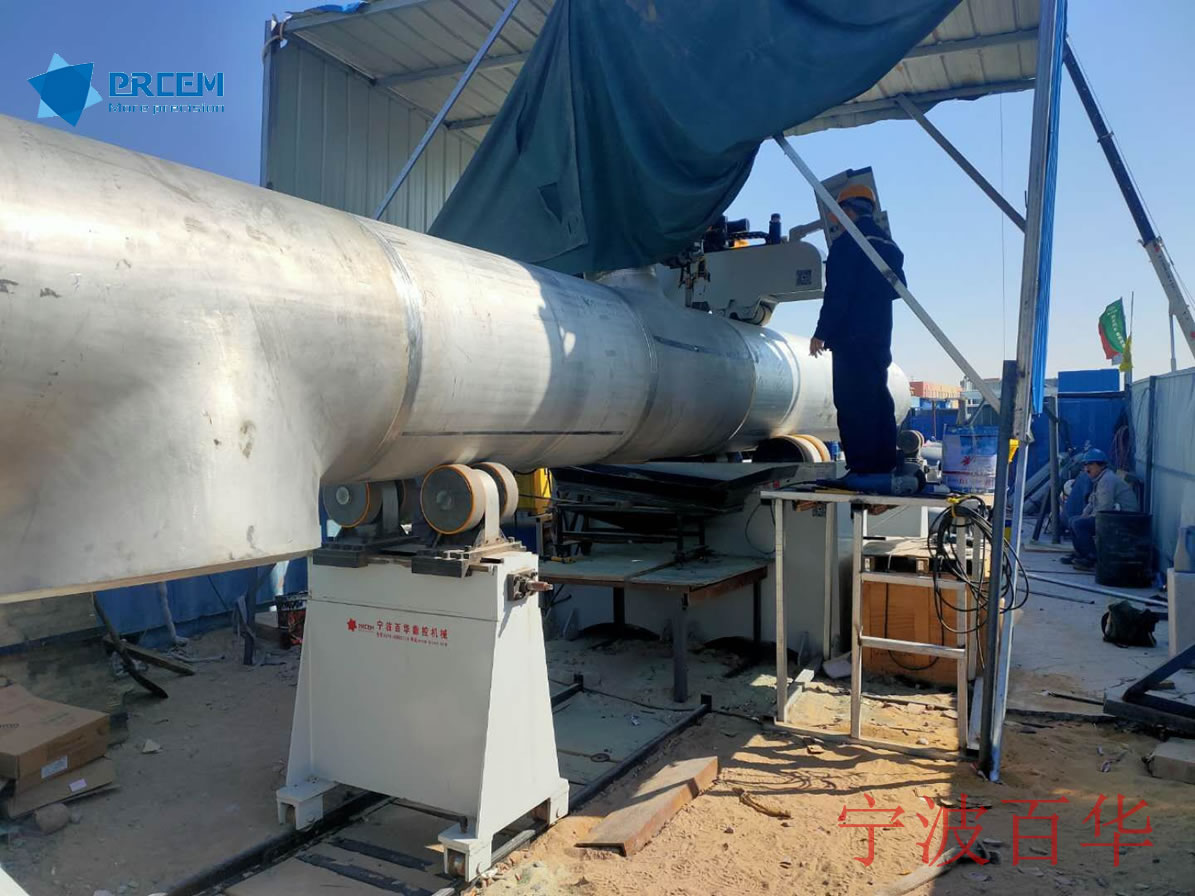

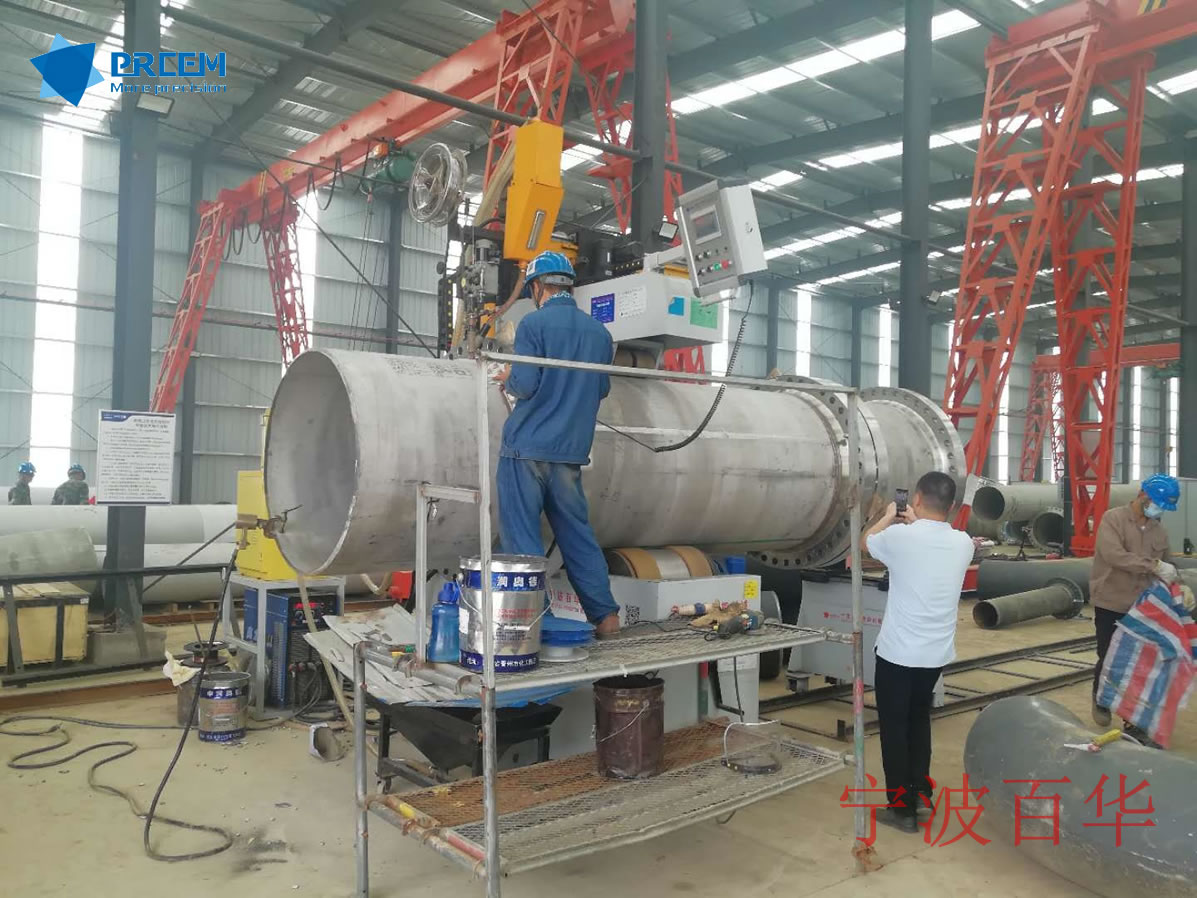

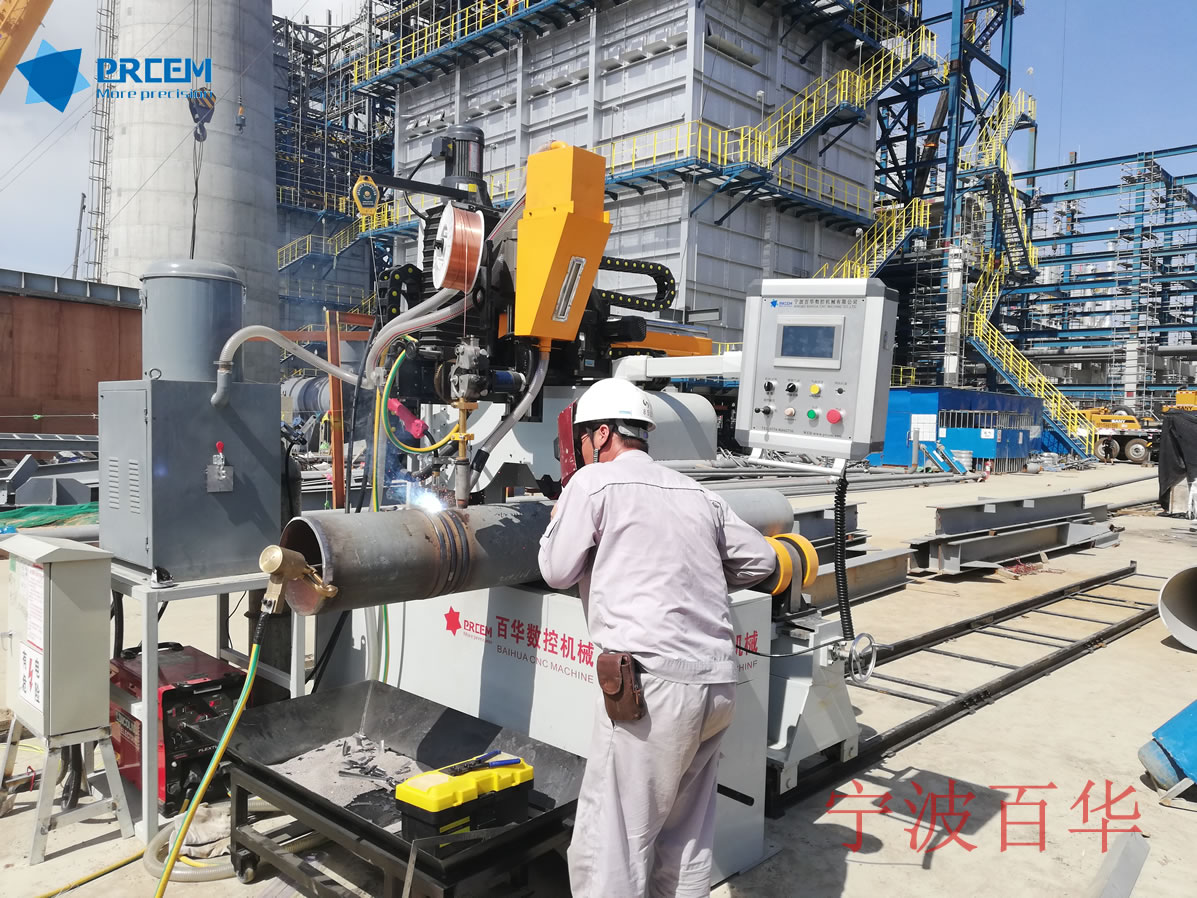

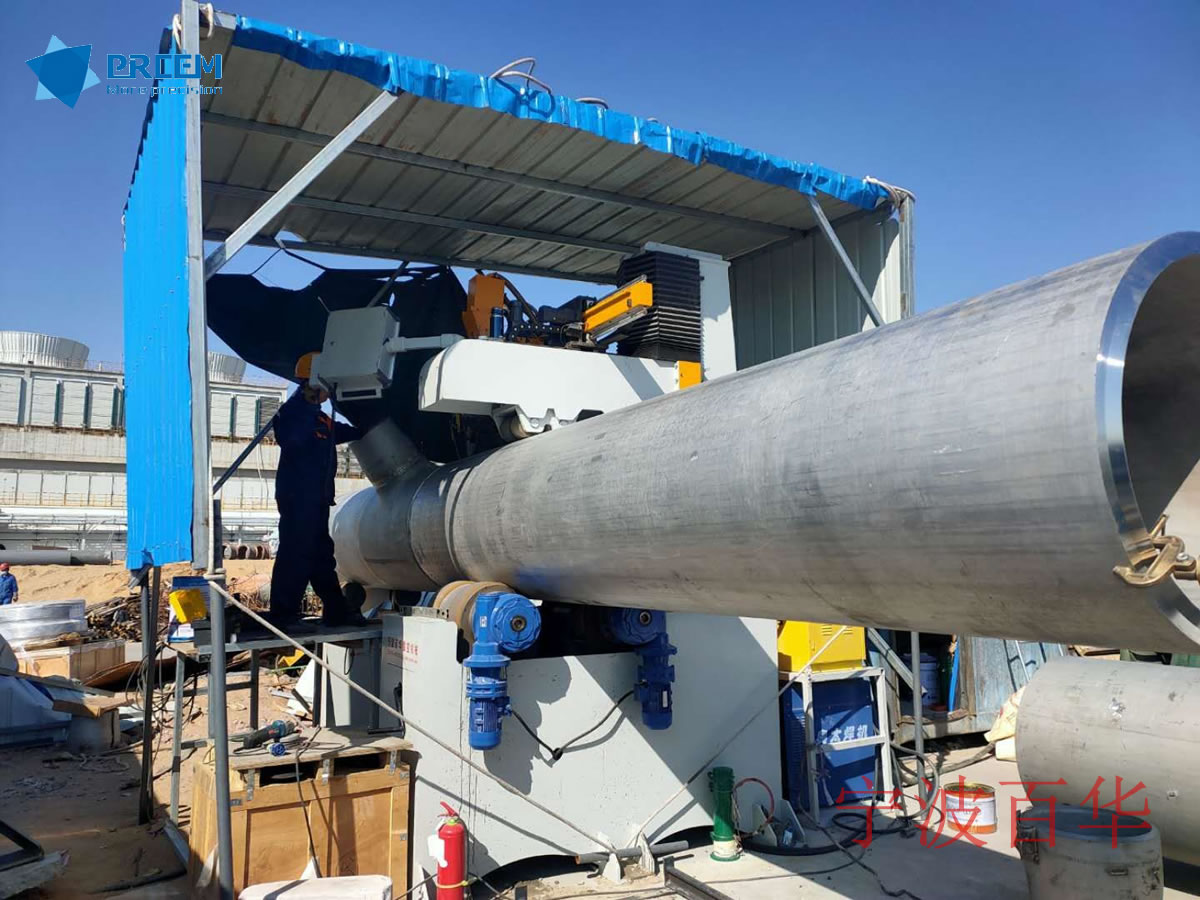

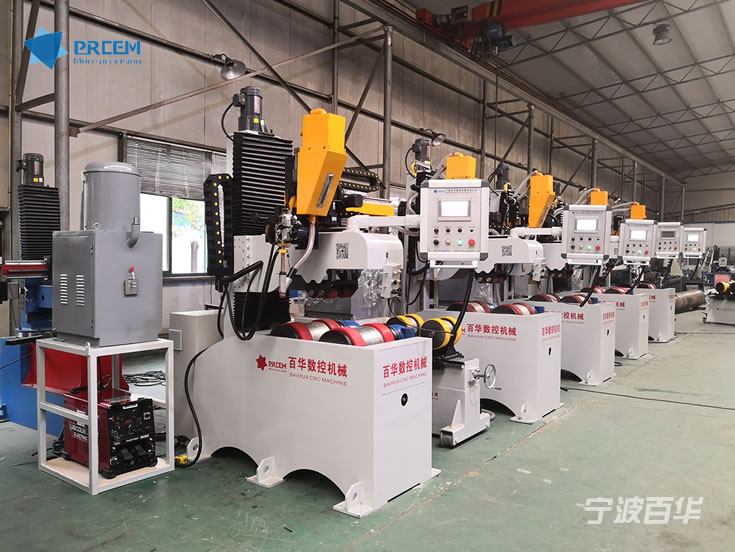

寧波百華公司所生產的管道加工裝備具有無可比擬的實用性及可靠性，該P(yáng)PBW系列重載壓緊式管道自動焊機根據使用工藝要求配備TIG/MAG/SAW三種焊接工藝可選，實現管道的打底、填充及蓋面的自動焊接；
焊接質量

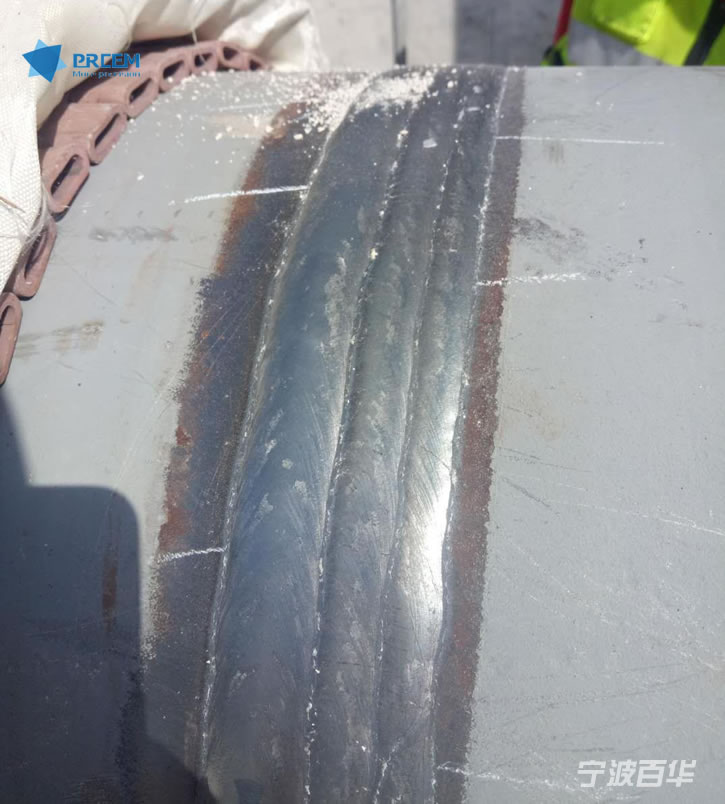

外觀成形美觀，無裂紋、未熔合、未焊透缺陷，一次性焊接合格率99%以上；
滿足承壓試驗或沖擊、拉伸、彎曲等力學性能檢驗要求。
|
型 號 |
PPBW-24 |
PPBW-32 |
PPBW-40 |
PPBW-48 |
|
|
使用管徑 |
2-24寸 DN50-600 |
4-32寸 DN100-800 |
8-40寸 DN200-1000 |
12-48寸 DN300-1200 |
|
|
適用壁厚 |
5-60mm |
5-80mm |
5-80mm |
5-80mm |
|
|
適用材質 |
碳鋼、合金鋼、不銹鋼、低溫鋼、雙相不銹鋼、銅鎳合金等 |
||||
|
適用坡口型式 |
V、U、雙V型等各種復合型坡口 |
||||
|
適用管件焊縫 |

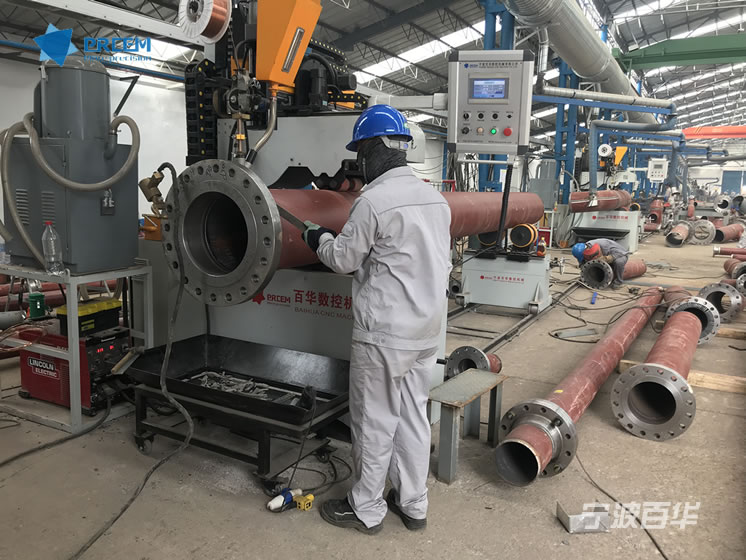

各種管段的對接焊縫，如管+管、管+法蘭、管+異徑、管+三通、管+彎頭等 |
||||
|
適用工件長度 |
≤12m |
||||
|
小車軌道長度 |
6/12m |
||||
|
焊接工藝 |
氣體保護焊+細絲埋弧焊，實心盤狀焊絲 |
||||
|
使用焊絲規格 |
TIG/CO2/MAG/MIG：Φ1.0-1.6，SAW:Φ1.6-3.0 |
||||
|
焊接速度（mm/min） |
CO2/MAG/MIG：200-350; SAW:300-600 |
||||
|
綜合預制效率DN/天 |
CO2/MAG/MIG：250-450; SAW:400-600 |
||||
|

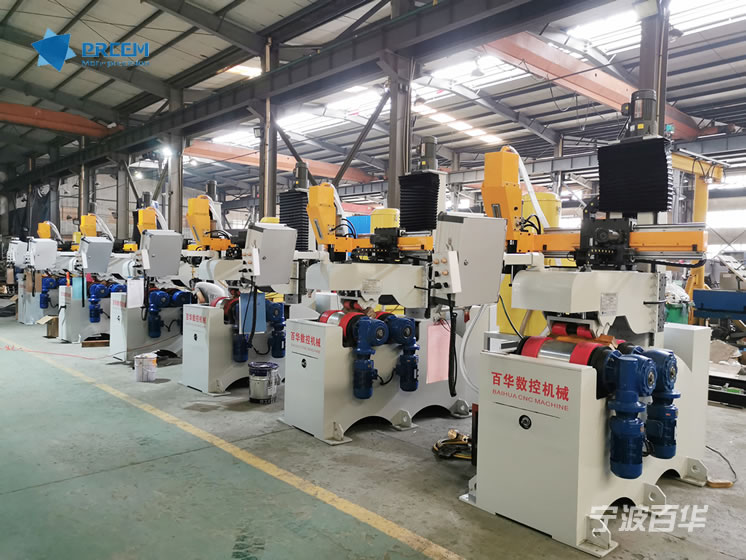

重載壓緊式驅動主機 |
壓緊式主機驅動方式 |
電機+渦輪蝸桿減速機+包膠滾輪組 |
|||
|
主驅動輪 |
主動旋轉，4組聚氨脂包膠滾輪 |
||||
|
驅動輪轉速 |
0-1000mm/min，無極變頻調速 |
||||
|
壓緊輪 |
從動旋轉，4組聚氨脂包膠滾輪 |
||||
|
壓緊臂升降 |
電機+齒輪減速機+絲桿絲母+高精密直線導軌 |
||||
|
壓緊臂回轉 |
0-360°旋轉，便于上下管 |
||||
|
壓緊輪浮動伸縮量 |
50mm |
||||
|
立柱壓緊力 |
5120N |
||||
|
旋轉扭矩 |
每組13281N.M，共2組25562N.m |
||||
|
WSP管道焊接專家控制系統 |
PLC+人機界面，集成管理控制各種焊接工藝參數，操作者“速學速會”，縮短設備“投入-產出”周期 |
||||
|

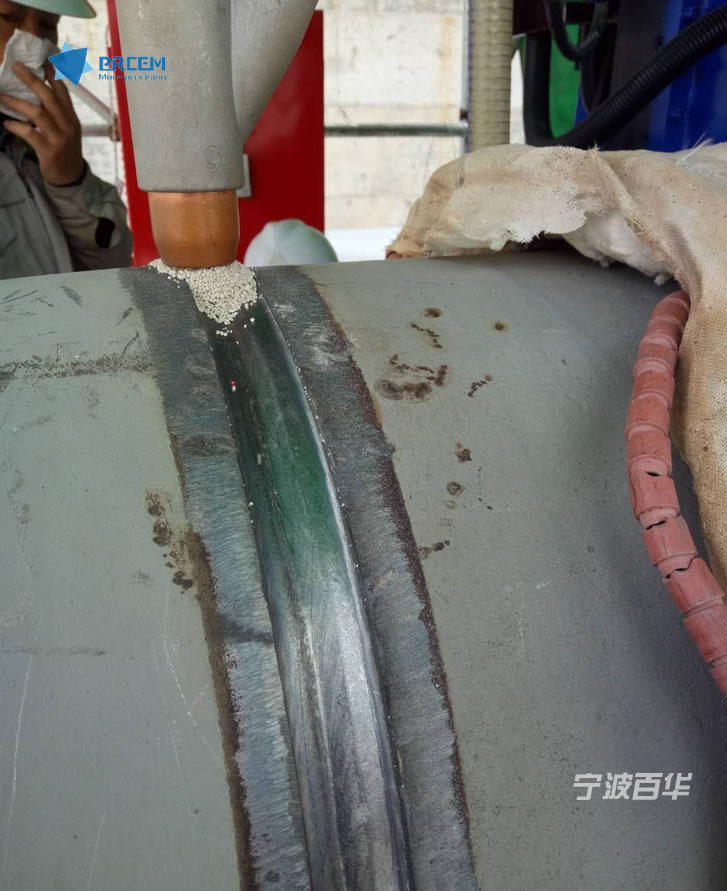

焊劑輸送/回收 |
自動焊專用焊劑輸送回收一體機+移動式焊劑回收小車， 從焊劑料筒→焊劑漏斗→焊劑回收小車→焊劑料筒的自動閉環控制，焊渣通過焊劑回收小車進行過濾分離。 |
||||
|
設備使用安全 |
設備電氣符合CE認證要求，絕緣安全等級/標準H/IP23 各功能動作設置安全限位，并有可靠的安全保護、急停按鈕、接地及保險裝置以防范誤操作或意外事故 |
||||
|
供電條件 |
三相五線制，380V+10%/50HZ±1HZ |
||||
