產品概述 主要參數標準型號規格：PBW-24（Φ60-630mm），PBW-32（Φ108-830mm），PBW-40（Φ219-1020mm），PBW-48（Φ325-1220mm）;可按焊接管徑規格要求訂制。

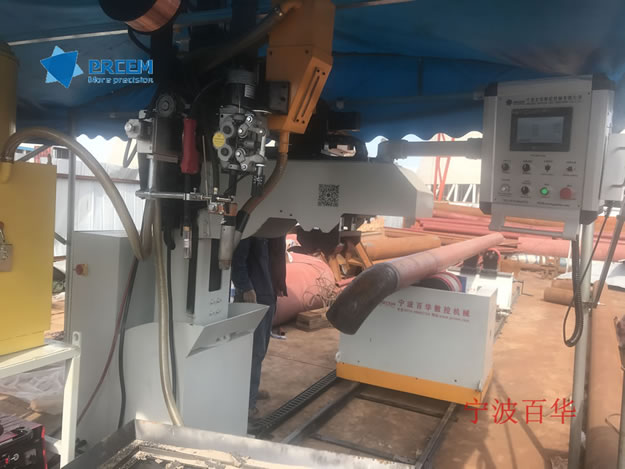

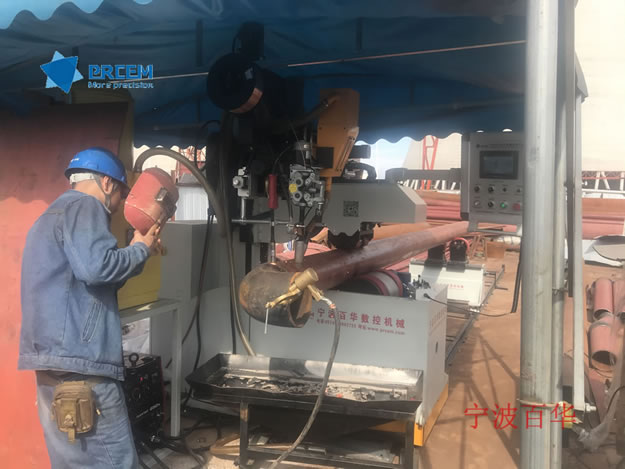

該P(yáng)BW分體式壓臂管道自動焊機采用壓臂壓緊驅動工件旋轉，驅動座采用移動式分體設計，焊接前可開動驅動座沿軌道后移，上管后再開動驅動座帶動管段移入壓臂壓緊位置，特別是野外施工時設備上方搭有簡易防護棚，設備頂部無吊裝空間，采用驅動座分體移動進行上管可避免吊裝干涉，方便、快捷。
焊接工藝
可選以下任意一種焊接工藝或多種焊接工藝進行組合焊接：
□ 氬弧焊（TIG）
□ 熱絲氬弧焊（熱絲TIG，熔敷效率是普通氬弧焊的2倍以上，線速度可達300mm/min）
□ 氣保焊（MAG/MIG）
□ 埋弧焊（SAW）
參數配置：
|
適用管徑 |
按選用型號規格 |
適用壁厚 |
5-80mm |
|
適用管長 |
500-12000mm |
適用材質 |
碳鋼、不銹鋼、合金鋼 |
|
主體配置 |
雙驅動驅動座可電動行走，功率1500W |
焊接工藝 |
氬弧/氣保/埋弧焊可選 |
|
上下電動壓緊機構，壓緊輪為包膠滾輪 |
焊接形式 |
多層,多道焊接 |
|
|
電動伸縮橫臂，可調位移：≤800mm |
焊槍升降 |
電動、步進電機驅動 |
|
|
埋?。号潆妱?dòng)微調調節機構，實現上下、左右微調； 氬弧、氣保：配焊接擺動機構，實現上下、左右微調及擺動焊接 |
工件旋轉 |
雙驅動，大扭矩電機減速機驅動，四組包膠滾輪同步旋轉 |
|
|
驅動輪轉速 |
0-1000mm/min，無極變頻調速 |
||
|
槍架系統：滿足焊槍多角度快速調節 |
使用焊絲規格 |
TIG/CO2/MAG/MIG：Φ1.0-1.2；SAW:Φ1.6-3.0 |
|
|
電氣控制系統：PLC+人機界面+控制按鈕 |
綜合預制效率DN/天 |
CO2/MAG/MIG：250-450; SAW:400-600 |
|
|
配套物流：1臺小車+9m軌道，可在軌道上手動行走，滿足不同長度的工件承載 |
焊接電源 |
奧太、松下、林肯等多品牌可選 |
|
|
適用焊縫 |

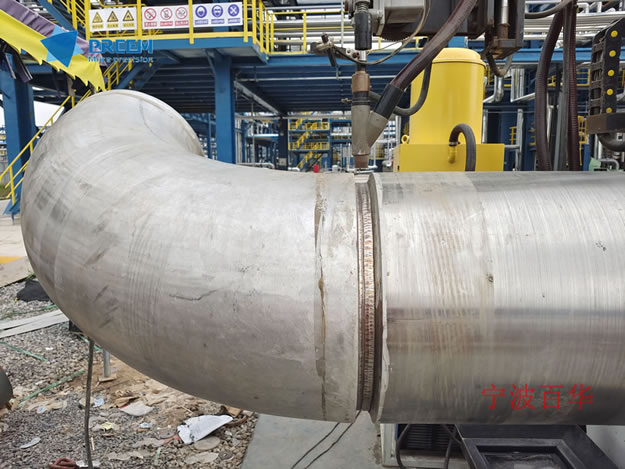

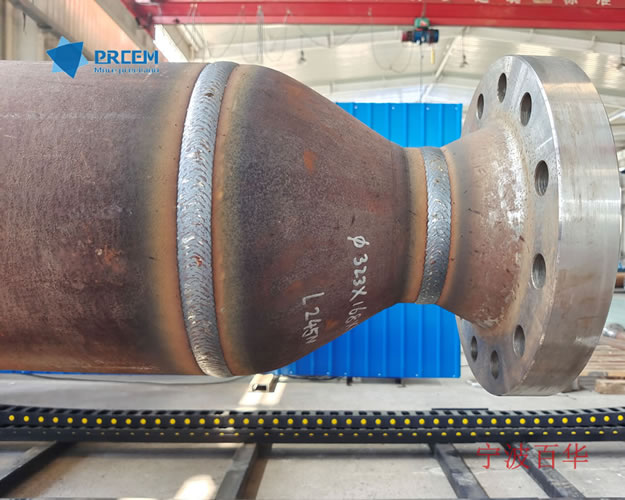

管-管，管-彎頭、管-法蘭、管-三通、管-大小頭等 |
||
|
焊接合格 |
焊接合格率98%以上 |
||
|
供電條件 |
三相五線制，380V+10%/50HZ±1HZ |
||
