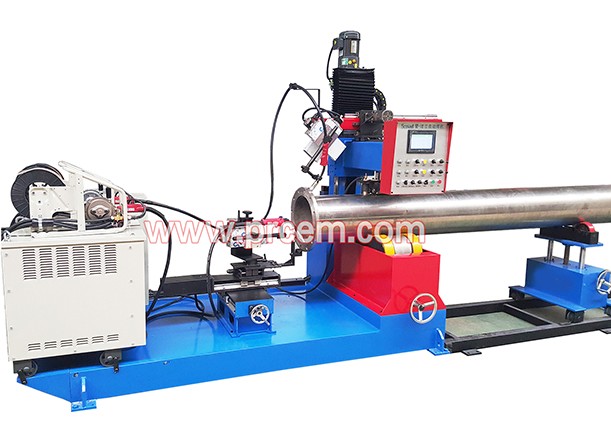

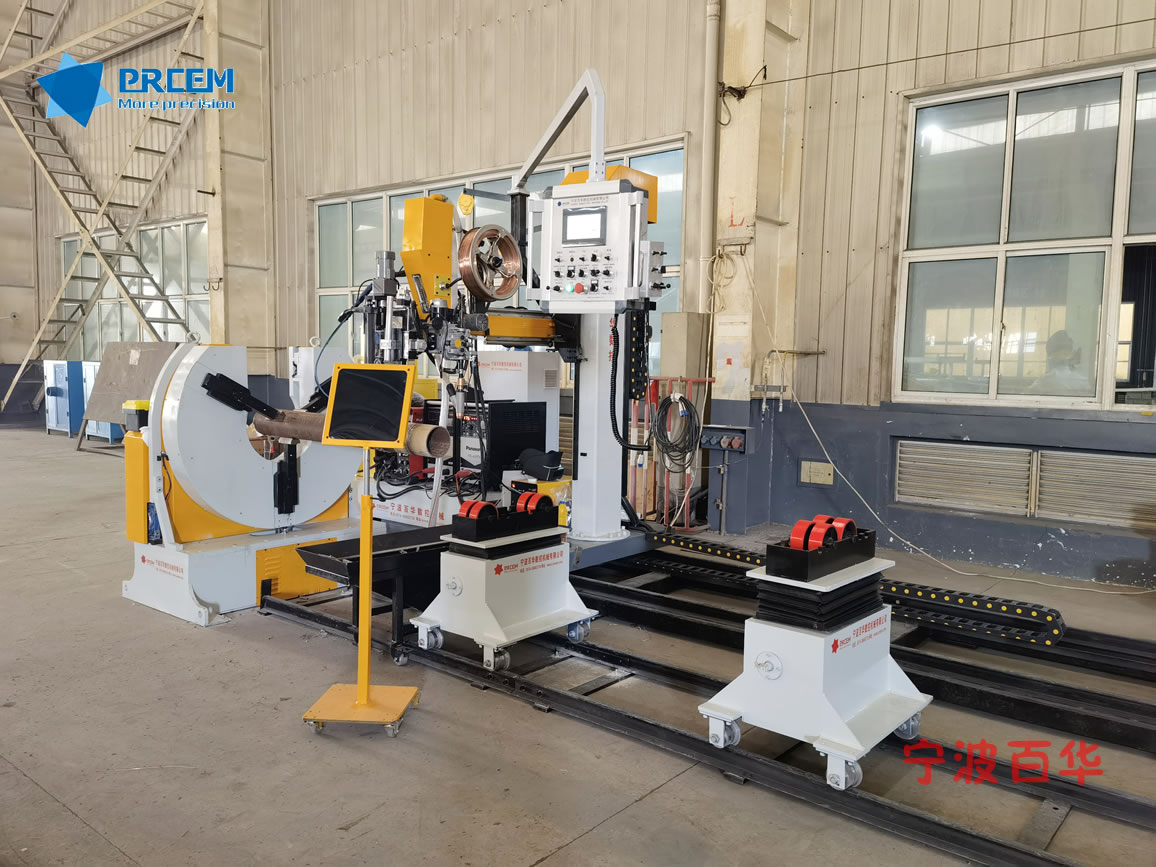

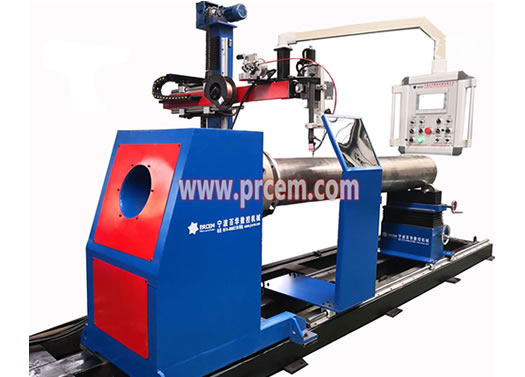

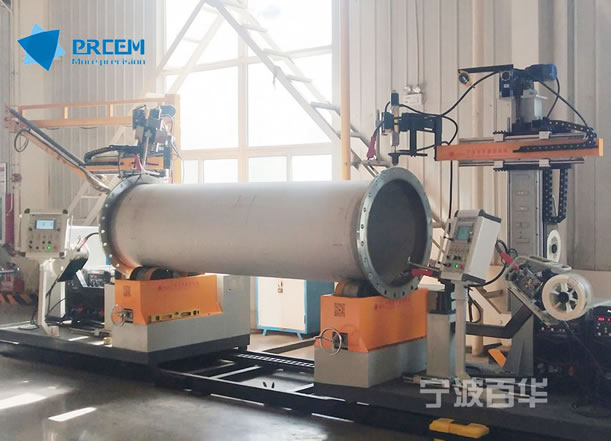

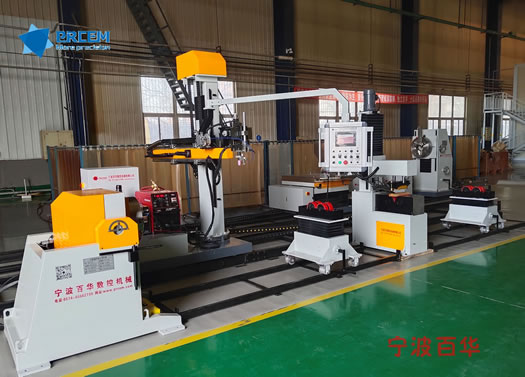

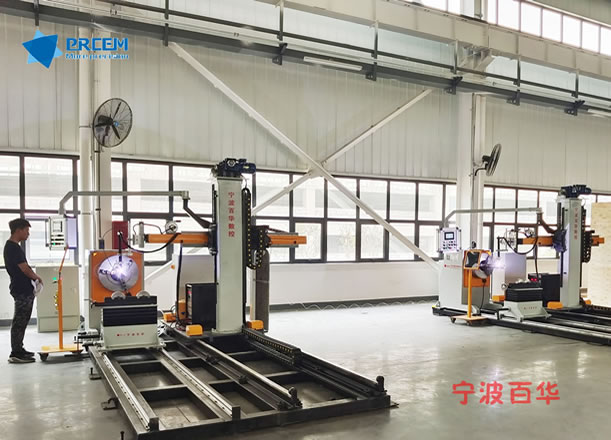

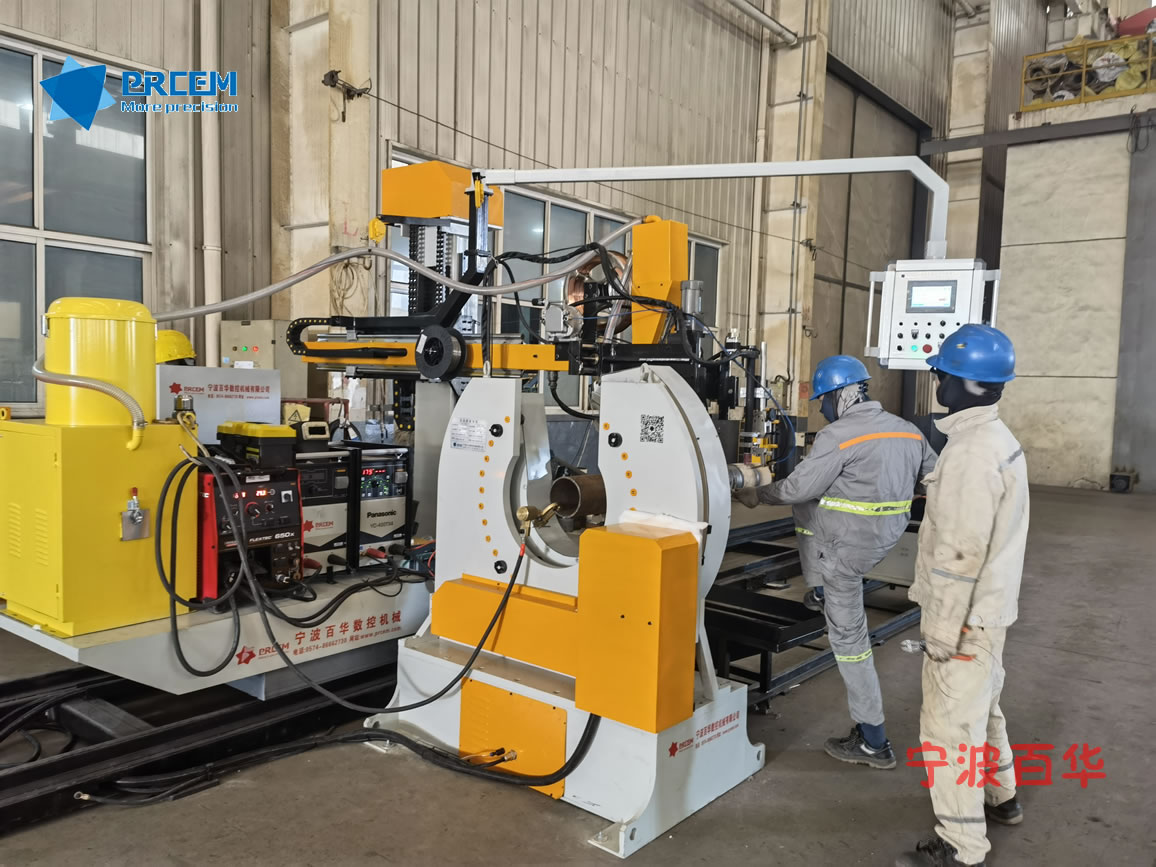

PPFW系列U型卡鉗式管道自動焊機

產品概述

主要參數

型號規格：PPFW-12/16/24，適用管徑分別為DN40-300 /DN50-400 /DN200-600

寧波百華公司所生產的管道加工裝備具有無可比擬的實用性及可靠性，該P(yáng)PFW系列U型卡鉗式管道自動焊機是我公司專門為管道預制快速裝夾而開發的主要產品，可配備熔化極氣保焊、鎢極氬弧或埋弧焊實現管道的高速自動焊接。

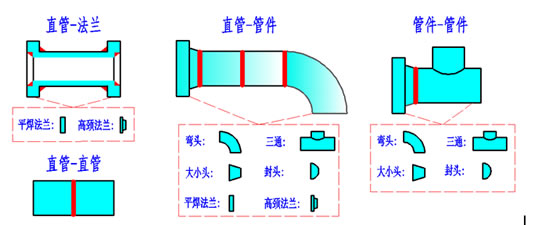

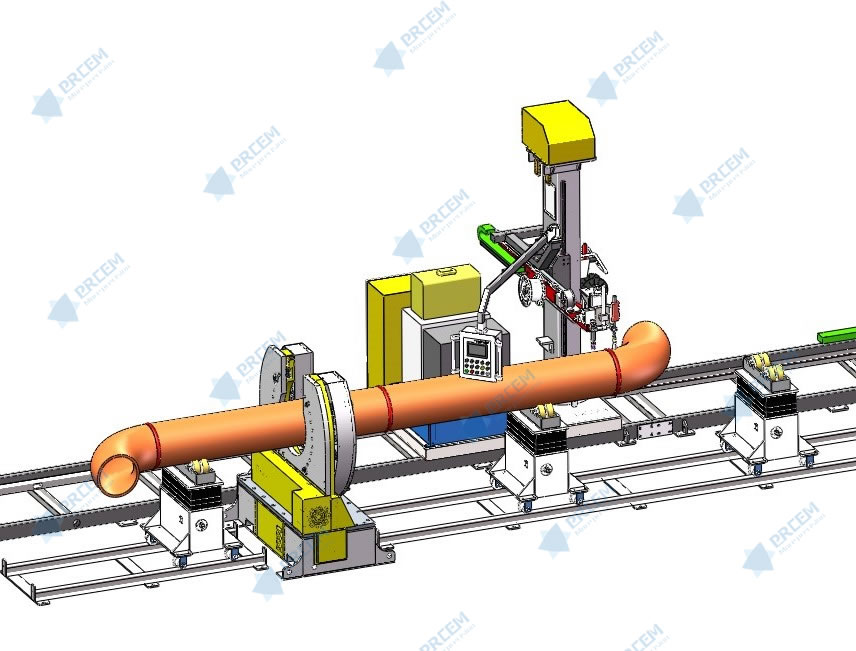

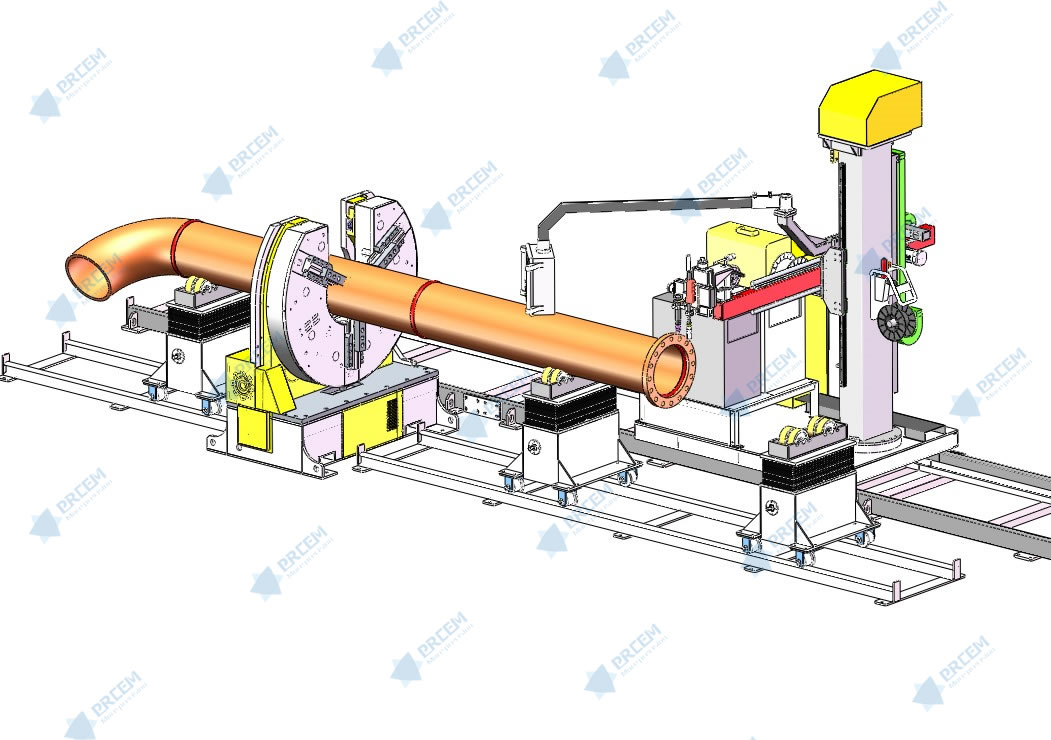

工件形式：

技術優勢：

①　工件夾持旋轉無竄動

采用U型驅動卡鉗夾持工件，工件焊接旋轉無竄動，避免焊接過程焊縫跑偏，在待焊接焊口組對相對標準的情況下無需在焊接過程進行焊槍左右微調；

②　可夾持在離焊縫最近位置進行焊接

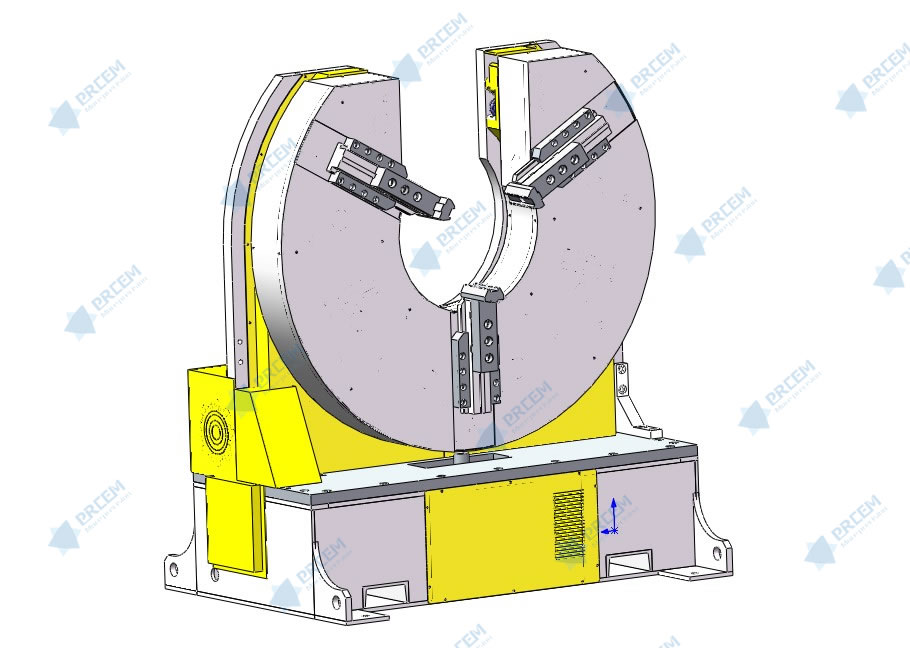

U型驅動卡鉗采用開口式中空結構，可加持直管任意位置進行旋轉焊接（夾持在離工件焊口最近的位置進行旋轉焊接，極大降低工件彎曲對焊接產生的影響），特別是進行氬弧焊打底焊接提供極佳的工件回轉穩定性；

③　大功率伺服電機驅動，驅動力大、精度高

該U型驅動卡鉗采用大功率伺服電機實現驅動旋轉，極大的提高工件焊接旋轉的穩定性和焊接精度控制；

④　自動夾持工件

該U型驅動卡鉗設計有一套獨特的氣動/電動組合自動夾緊系統，在管段上機后可對管段進行自動夾緊/松開，工件夾緊/松開完畢后夾持機構自動回退，有效減輕工人的勞動強度，提高裝夾效率；

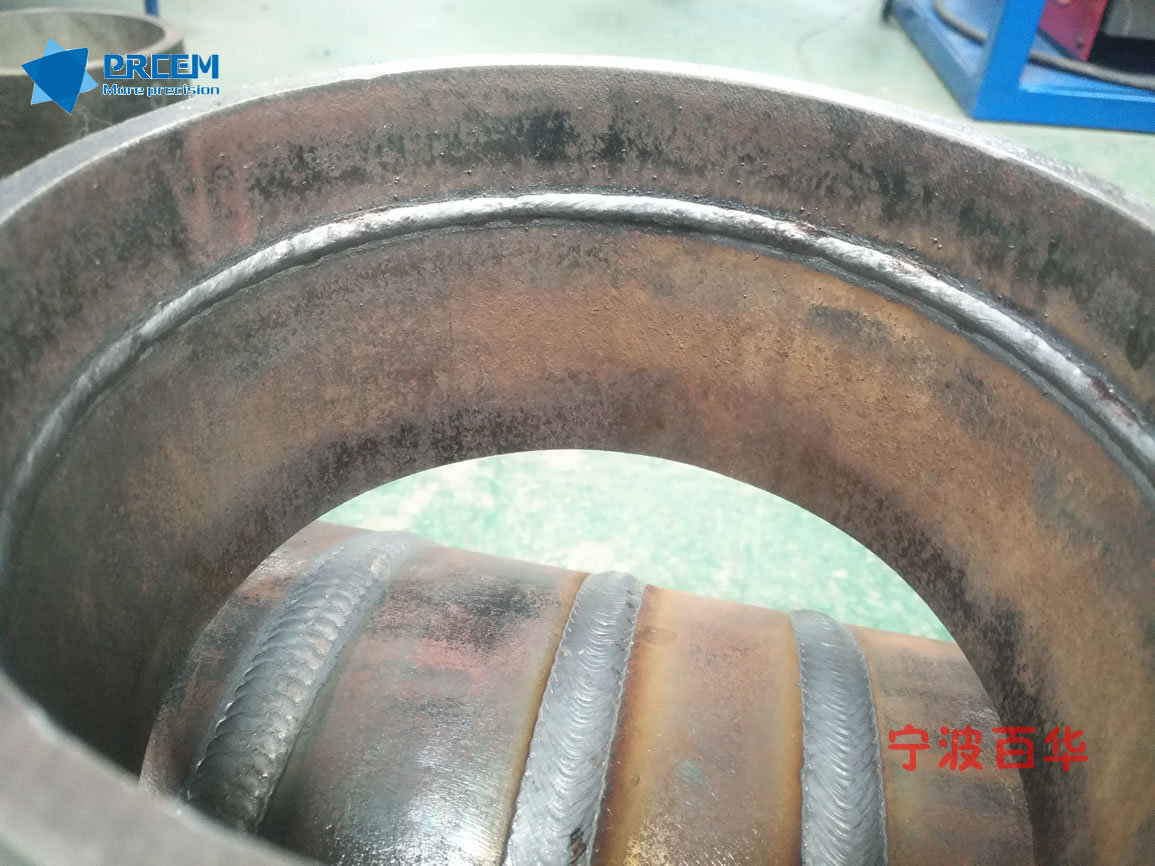

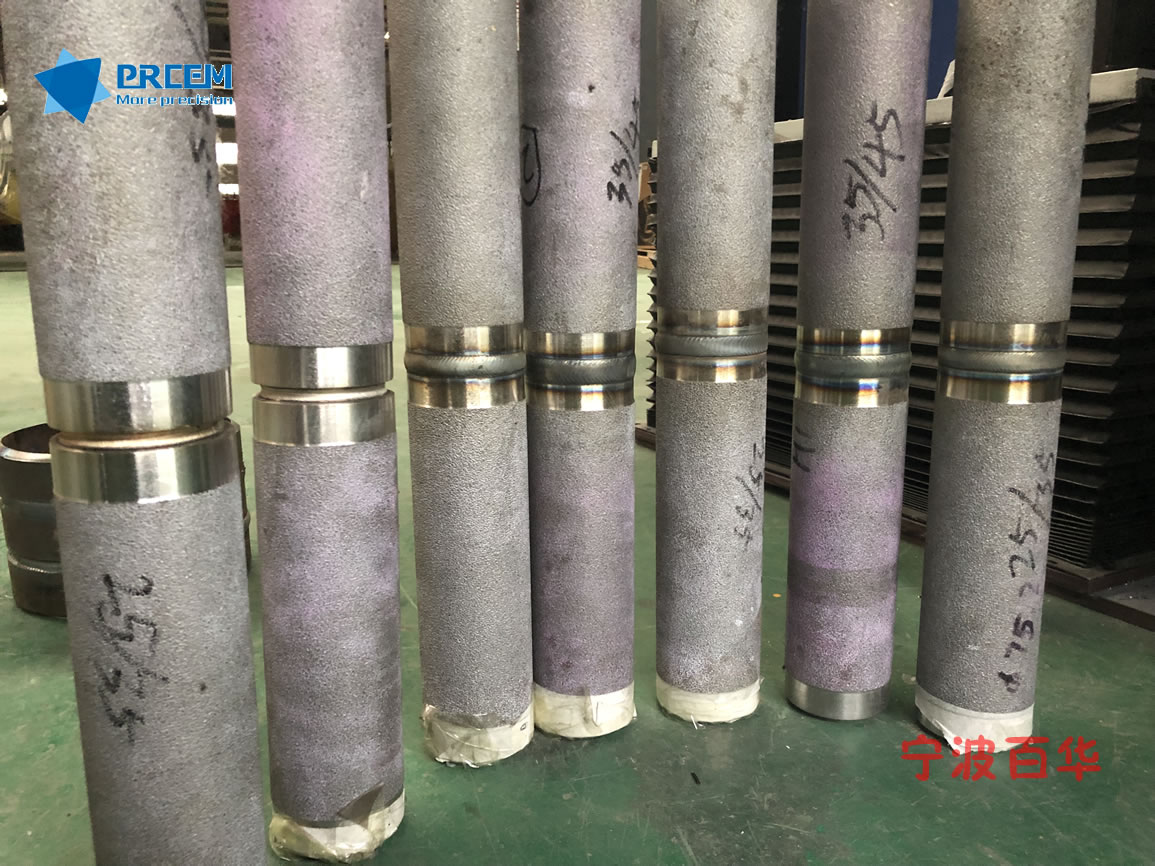

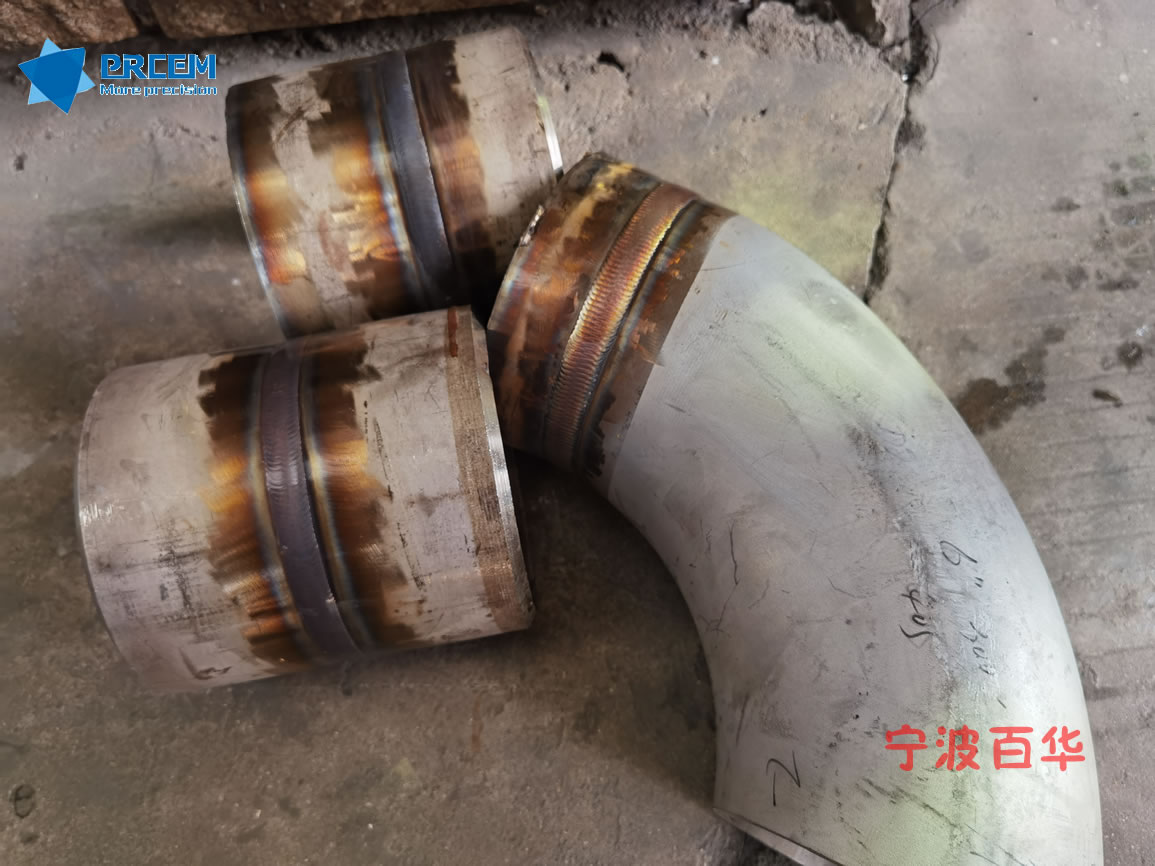

焊接質量：

焊縫成行美觀無缺陷，滿足UT或RT檢測Ⅰ級或Ⅱ級焊縫合格率達98%以

滿足承壓試驗或沖擊、拉伸、彎曲等力學性能檢驗要求。

主要參數：

設備型號/名稱		PPFW系列U型卡鉗式管道自動焊機
焊絲直徑		TIG :Φ1.0、Φ1.2、1.6 CO2/MAG/MIG:Φ1.0、Φ1.2、1.6 SAW:Φ1.6-3.0（粗絲3.0-5.0）
焊絲盤規格		15kg或20kg盤絲
焊接速度（mm/min）		TIG:70-150；熱絲TIG：200-400 CO2/MAG/MIG:200-400；SAW:300-500
U型卡鉗驅動主機	驅動旋轉方式	伺服電機驅動
	驅動電機功率	2KW/3KW/4.5KW
	驅動調速型式	人機界面設定+開關微調
	驅動調速范圍	0～2r/min
	工件夾持方式	三爪自定心夾緊
	夾持驅動方式	特制氣動/電動組合式自動夾緊/松開
	夾緊電機功率	1.5KW
	夾持速度	280mm/min
	夾持工件范圍	1.5-12寸/2-16寸/8-24寸（分機型）
	中心高	950/1060/1250mm（分機型）

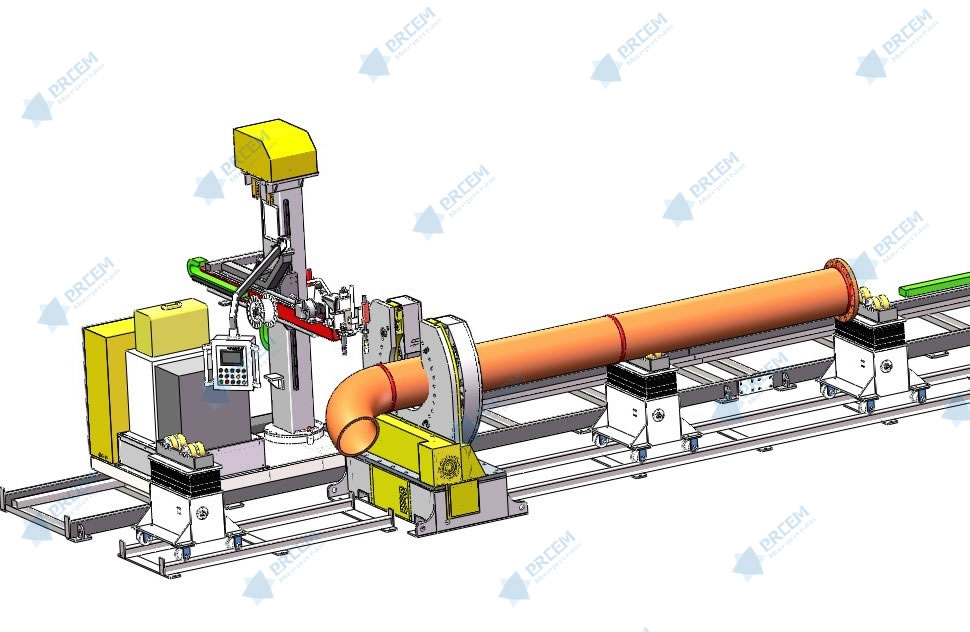

懸臂焊接主機	懸臂上下升降方式	電動，功率0.75KW
	懸臂上下升降行程	≮1000mm
	懸臂前后移動方式	電動，功率200W
	懸臂前后導向方式	齒輪齒條+高精密直線導軌
	懸臂前后移動行程	≮800mm
數控線性擺動器（TIG/MIG）	結構組成	航空鋁合金主體結構，封閉式，防止煙塵進入
	傳動結構	步進電機+高精密滾珠絲桿+進口直線導軌
	擺幅單位	0.5mm
	擺動行程	100mm
	擺幅設置	0-30mm
	擺動頻率	20－60次/分鐘
	停留時間	0－3秒
氬弧焊弧長跟蹤系統（TIG選配）	功能	當管子坡口不標準時，焊槍能實現自動浮動調節
	AVC跟蹤速度	10～1000mm/min
	AVC跟蹤靈敏度	＞±0.2V
