產品概述 主要參數型號規格

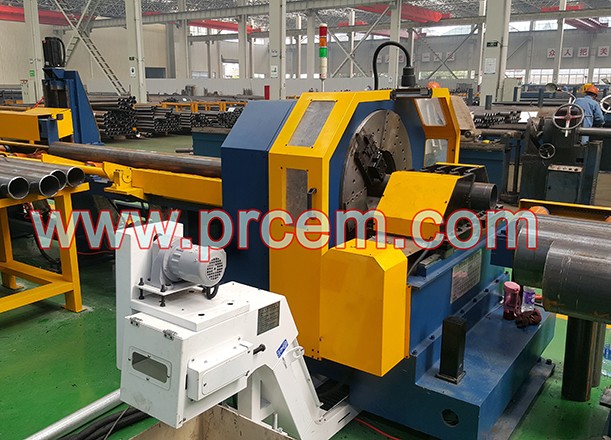

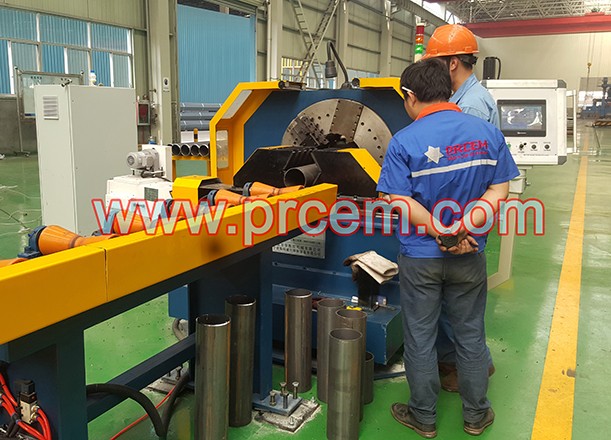

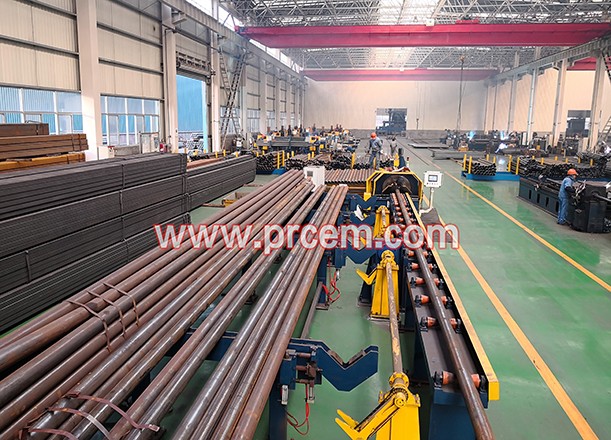

CTA-12C/16C，適用管徑規格分別為φ48-325/φ108-426mm,C型為高速型，刀盤轉速可達150r/min，配套相關輔機組成切斷坡口生產線，用于工廠化管道預制的在線高速坡口加工;
設備簡介
刀盤的轉動和進刀由阿基米德螺旋盤驅動，該技術是我公司專有技術。
具有加工參數存儲功能，可一次性批量輸入預加工的多組管材參數，滾局加工順序進行有序加工；對合適的加工參數進行系統存儲，再次加工同種管材可直接調用數據庫程序，真正實現一鍵式操作。
刀盤回轉由大功率電機驅動，刀盤轉速可達150r/min，進刀量可達12mm/min，是目前國內較為先進和高效的管材切斷、坡口加工設備。

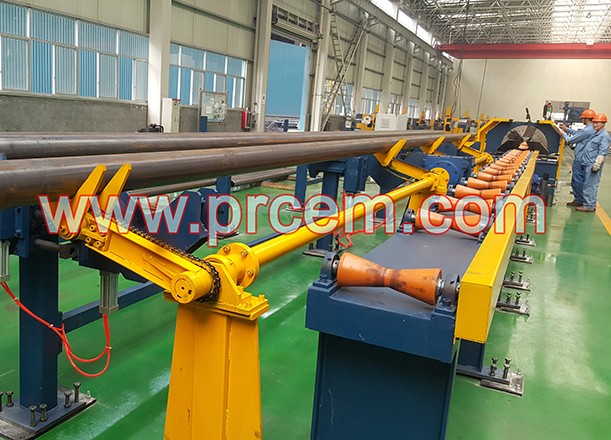

注：采用模塊化設計，根據不同項目需求可增配噴碼系統、液壓系統、短管回收箱、短管機械手等，并可和其他組焊設備連線使用；
|
型 號 參 數 |
CTA-12C |
CTA-16C |
|
加工范圍 |
φ48-325（δ3-20mm） |
φ108-426（δ3-20mm） |
|
主電機功率 |
22.0KW |
30.0KW |
|
伺服進刀電機功率 |
1500W |
1500W |
|
刀盤額定轉速 |
120rpm |
100rpm |
|
加工進刀量 |
1-12mm/min |
|
|
進退刀方式 |
數控控制自動進刀，快速退刀 |
|
|
管材夾緊方式 |
電動或液壓可選 |
|
|
加工刀具數量 |
2把或4把 |
|
|
加工坡口型式 |
Ｖ型/U型/雙V型 |
|
|
主機升降方式 |
重載電動升降底座 |
|
|
適用材質 |
碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼等 |
|
