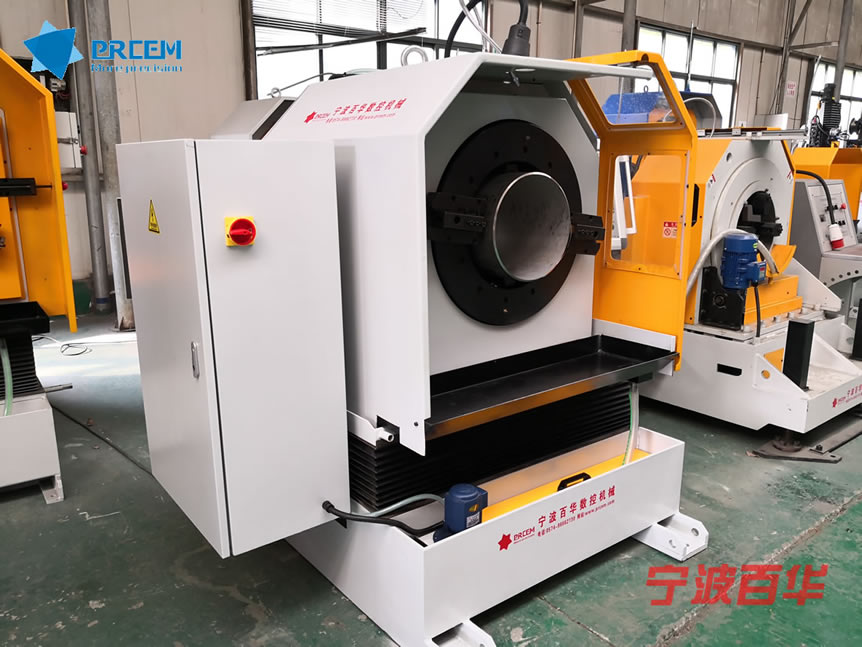

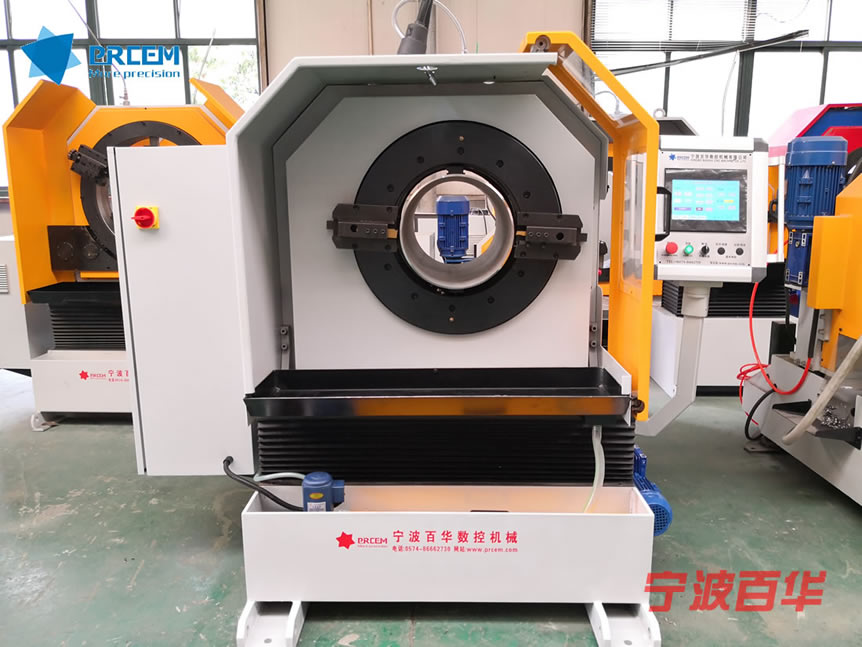

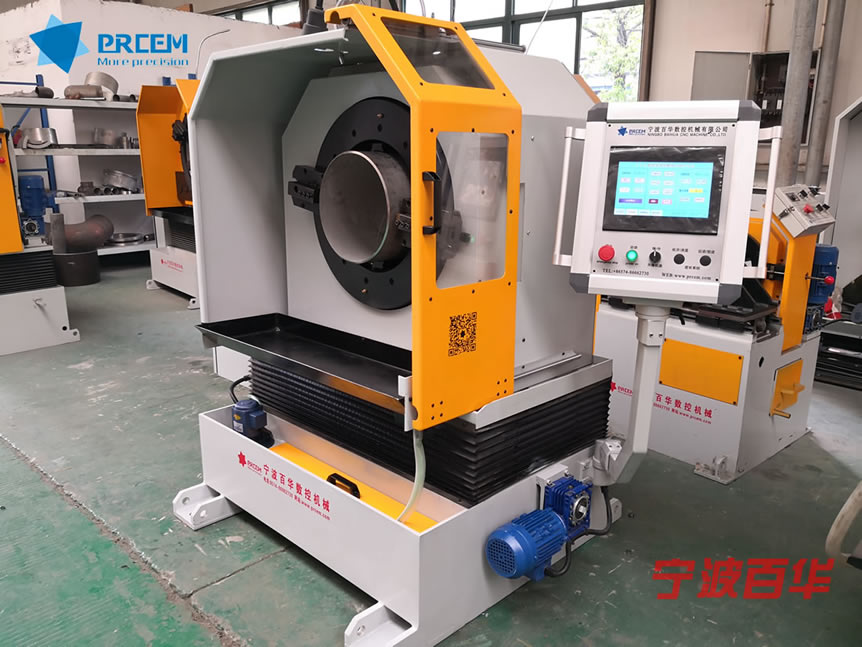

PAM數控管道切斷坡口機（第Ⅱ代）

產品概述

主要參數

型號規格
PAM-6(φ34-168);PAM-12(φ50-325);PAM-16(φ80-426),其他規格可定制;

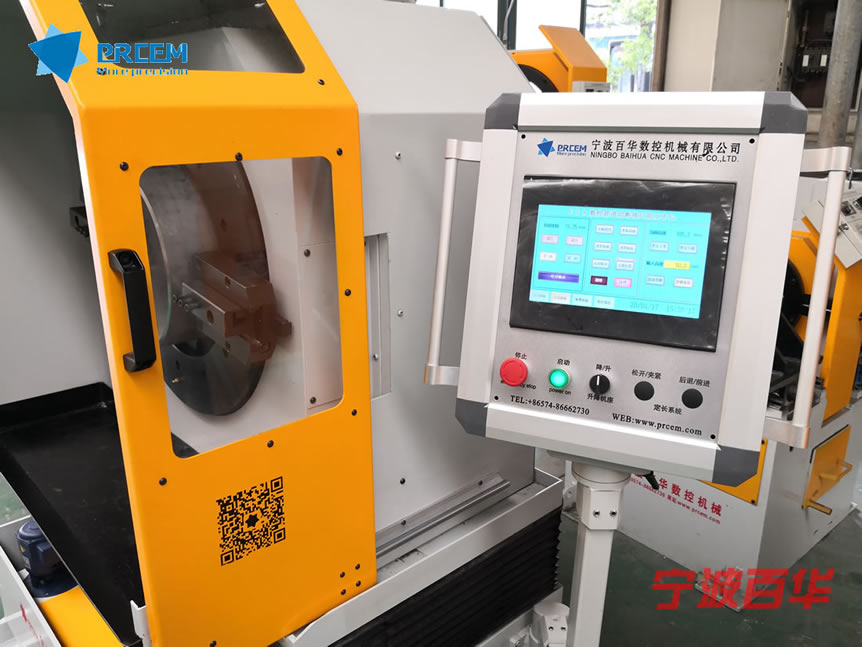

PAM數控管道切斷坡口機是一款使用便捷高速的管道切斷坡口機加工裝備，采用管材夾緊不動，刀盤旋轉進行切斷和坡口加工，通過PLC數控自動控制系統，內置全自動加工程序，采用10寸人機界面輸入管材加工參數即可全自動完成加工，一個操作人員就可以單獨操作多臺設備。

操作性：傻瓜式操作，操作者只需選擇加工材質，輸入管材直徑、壁厚、長度等加工參數即可；

加工效率：高效的加工效率，壁厚5mm以內的鋼管1分鐘左右即可完成切斷和坡口加工；

參數預設：可一次性批量編輯輸入預加工的多組管材加工參數，無需設置一個加工一個；

工藝存儲：具有加工參數存儲功能，可對合適的加工參數進行系統存儲，再次加工同種管材可直接調用加工程序，真正實現一鍵式傻瓜操作模式；

管徑差異高度調整：坡口機自帶電動升降機座，由絲杠升降機+精密導柱+電機+減速機+編碼器組成，通過預設管材直徑，坡口機可自動調整刀盤中心高度，滿足不同直徑的管子加工時高度差異調整；

進刀方式：該數控坡口機設計采用伺服進刀系統和主機刀盤旋轉系統為兩套獨立系統，可單獨對刀盤旋轉速度和加工進刀量進行分別設置，因此可適應任何材質的管材加工；

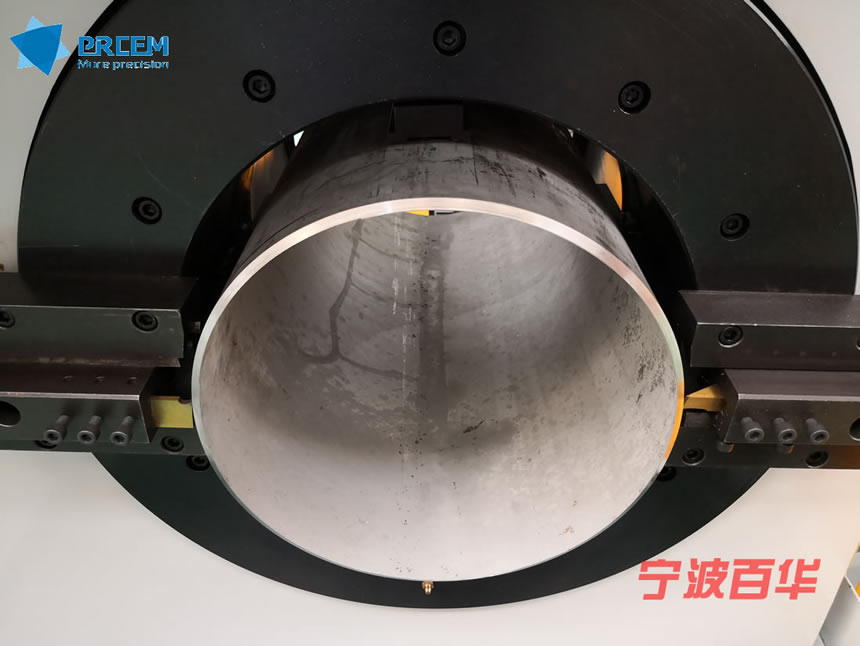

夾緊方式：多卡爪自定心同心夾緊管材，薄壁鋼管夾緊不變形，同時對橢圓度大的薄壁鋼管具有一定的整形作用。

安全保護：以人為本的設計理念，采用封閉式機床防護罩和安全門，有效隔離鐵屑和切屑液飛濺等，在加工過程中當安全門打開時設備加工中斷，關閉時即可啟動繼續加工，同時具有設備故障報警提示、參數設置錯誤提示等一系列安全措施。

設備配置

① 數控切斷坡口機機頭

② 電動升降機座

③ 循環水冷系統

④ 操作箱及電氣控制柜

⑤ 管子輸送輥道（選配，可選手動或電動驅動）

⑥ 管子定長機構（選配，可選手動定長或數控伺服定長）

主要參數

型號	PAM-6	PAM-12	PAM-16
適用管徑	Φ34-168	Φ50-325	Φ80-426
刀盤轉速	0-55	0-54	0-51
主電機功率(KW)	4.0	5.5	7.5
適用材質	碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼等
加工壁厚	不銹鋼、合金鋼：3-20mm 碳鋼：3-30mm
夾緊系統	PAM-6型:電動三爪自定型夾緊系統 PAM-12/PAM-16型:電動四爪自定型夾緊系統
夾緊電機功率	750W
夾緊速度	PAM-6/PAM-12型:240mm/min PAM-16型:190mm/min
進刀伺服電機功率	400W
主機升降系統	絲杠升降機+精密導柱+電機+減速機+編碼器
升降電機功率	370W
升降速度	348mm/min
進退刀方式	伺服控制自動進刀，加工完畢自動退刀至原點
進刀速度	碳鋼≦10mm/min，不銹鋼、合金鋼≦5mm/min
