產品概述 主要參數型號規格：
設備配置：
|
名稱及詳細配置 |
單位 |
數量 |
備 注 |
|

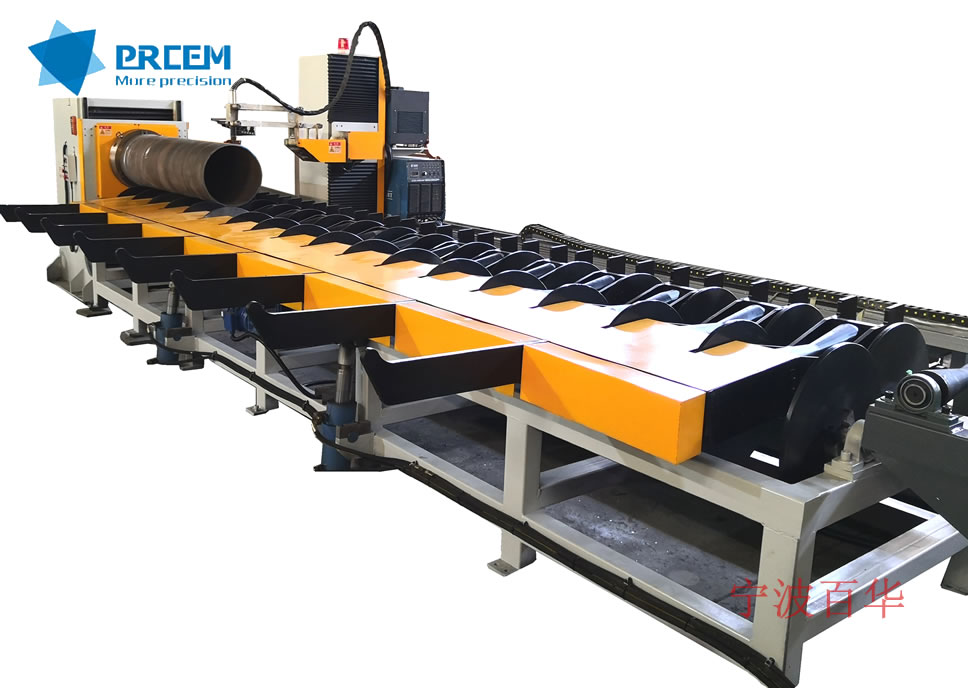

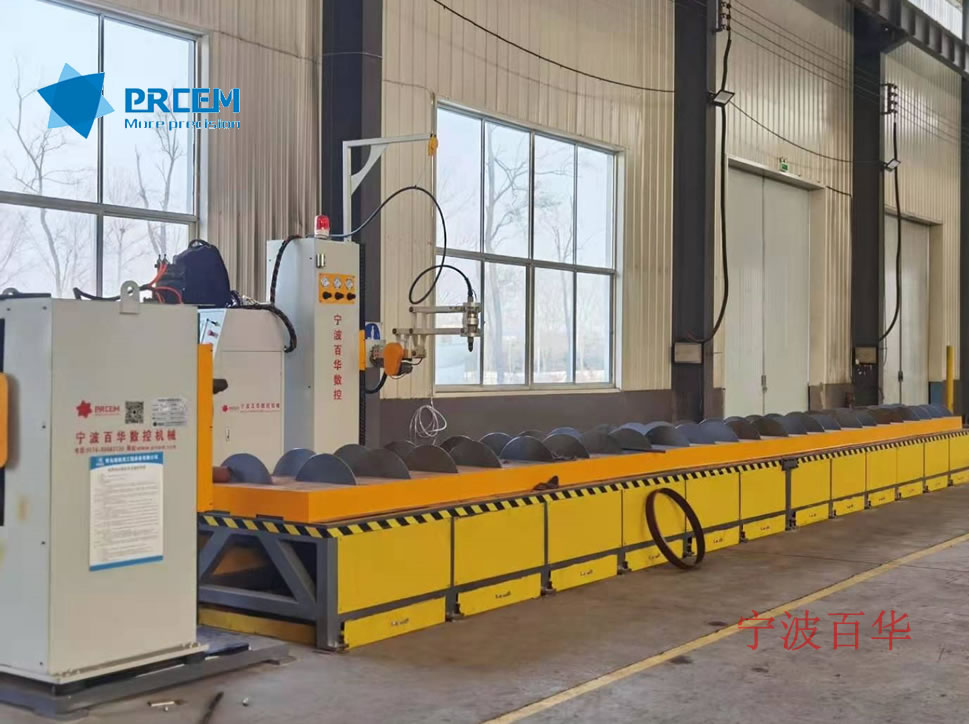

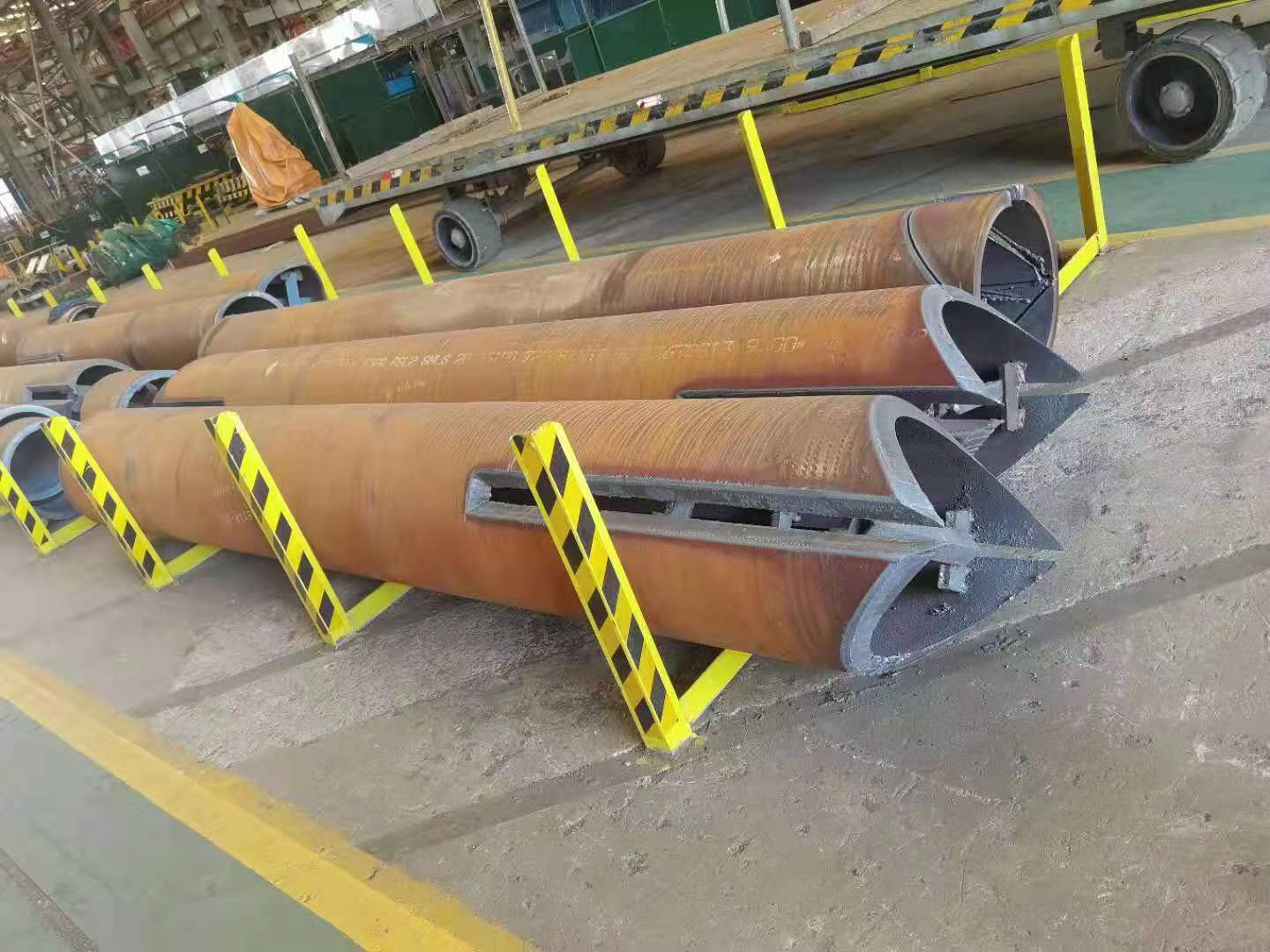

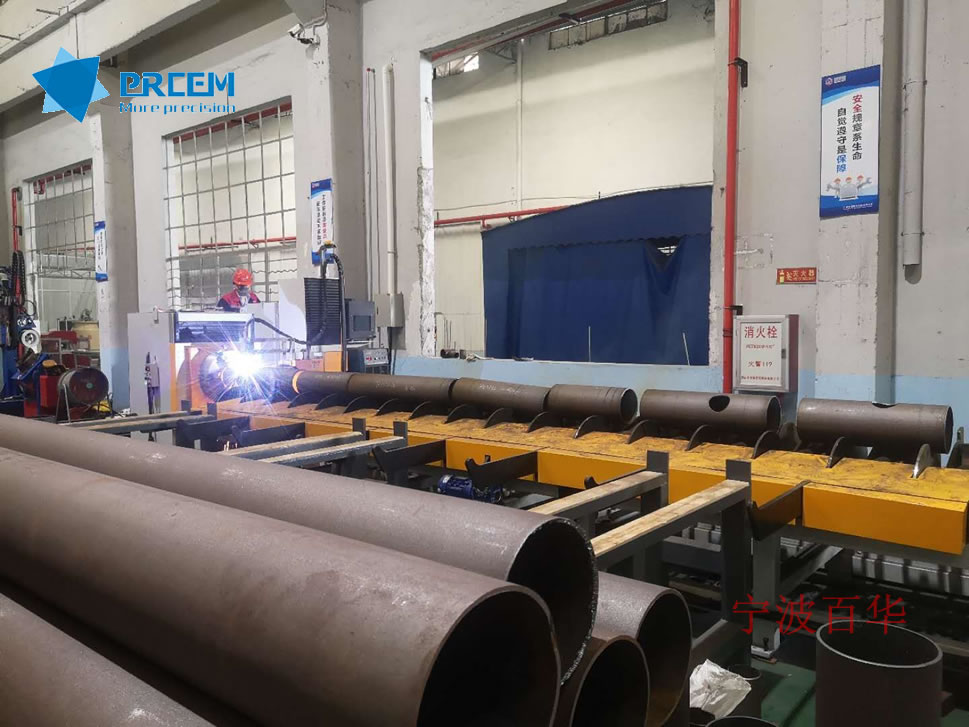

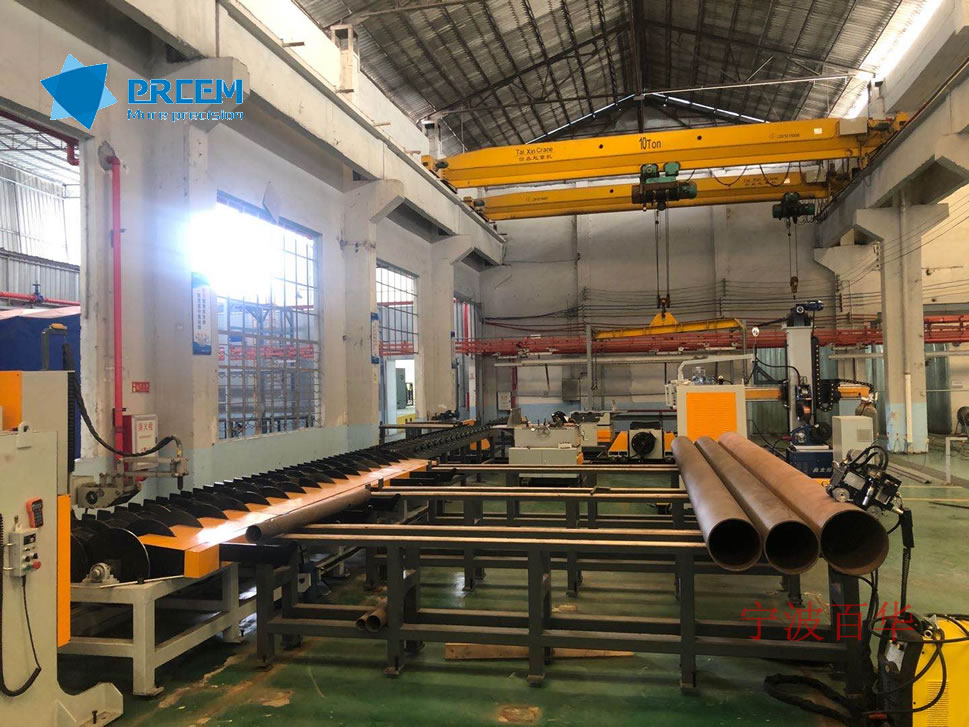

PHM型滾床式管道數控相貫線切割機（B型） |
|||
|

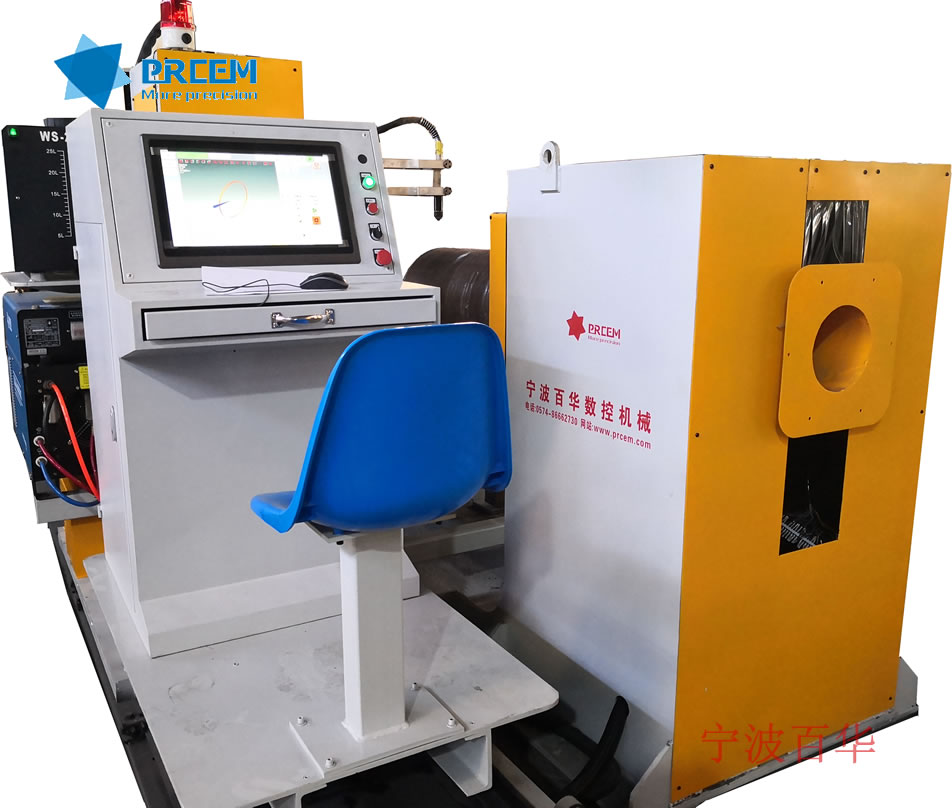

卡盤升降式驅動主機 |
套 |
1 |
卡盤夾緊管端，通過松下伺服驅動360°無限回轉； 卡盤采用電動升降，整體機頭可在管子軸向方向前后電動移動，實現切割前的管端快速裝夾，相比卡盤固定的方式裝夾效率提高5倍以上 |
|
移動式切割臺車 |
套 |
1 |
伺服電機驅動沿軌道軸向自動行走，滿足定長切割進度要求，切割橫臂可根據管徑大小自動升降定位，切割橫臂端部安裝有精密型鋁合金四連桿機構，實現聯動切割 |
|
工業電腦及套料軟件 |
套 |
1 |
采用上海交大套料軟件；可進行管道定長切割、坡口、各種直交/斜交相貫線切割開孔、蝦米節切割等，內置各種切割形狀圖庫可選，或可通過U盤導入切割圖形 |
|
伺服驅動系統 |
套 |
5 |
日本松下，實現多軸動作聯動驅動 |
|
重型精密剛性底座 |
套 |
1 |
確保極高的行走精度又滿足整體的設備剛性，對安裝基礎要求較低，相對調平后膨脹螺栓固定即可 |
|

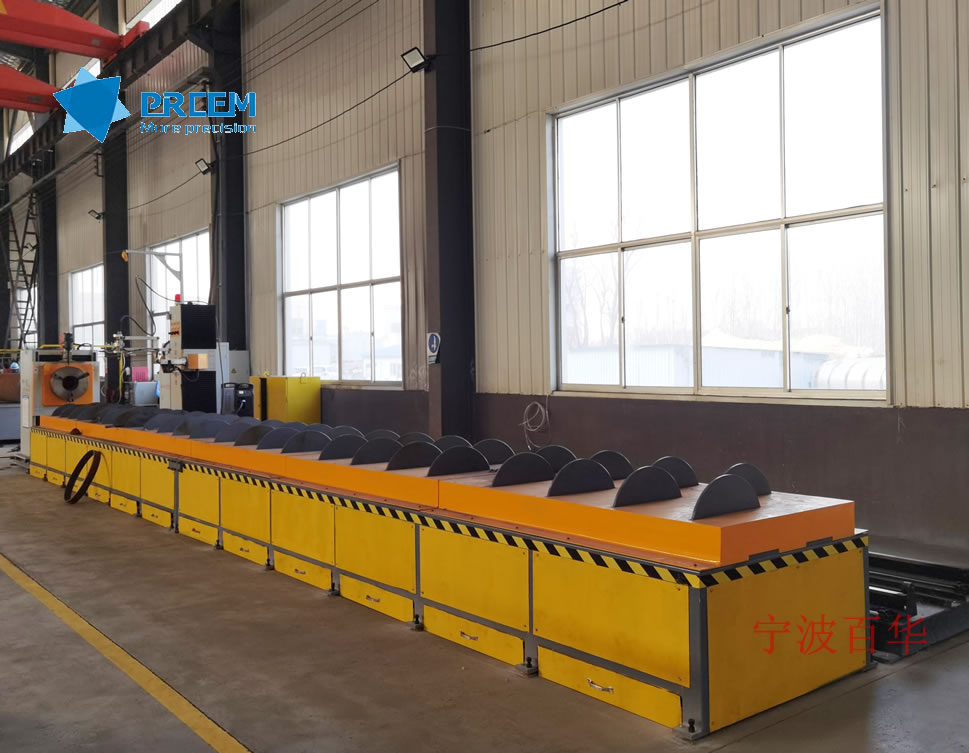

剛性支撐滾床 |
套 |
1 |
滾床長度12m，床身采用型鋼拼焊后退火消應力處理 回轉盤直徑?500mm，轉盤數量≮24對 |
|

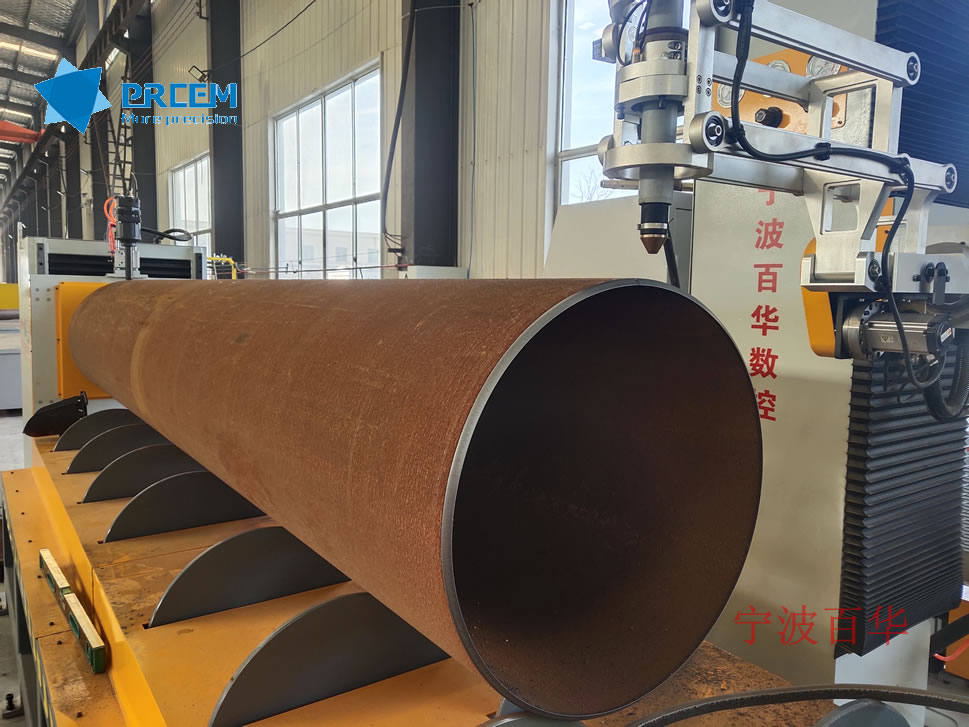

切割系統 |
套 |
1 |
火焰切割系統或等離子切割 等離子電源可選美國海寶或國產品牌 |
|

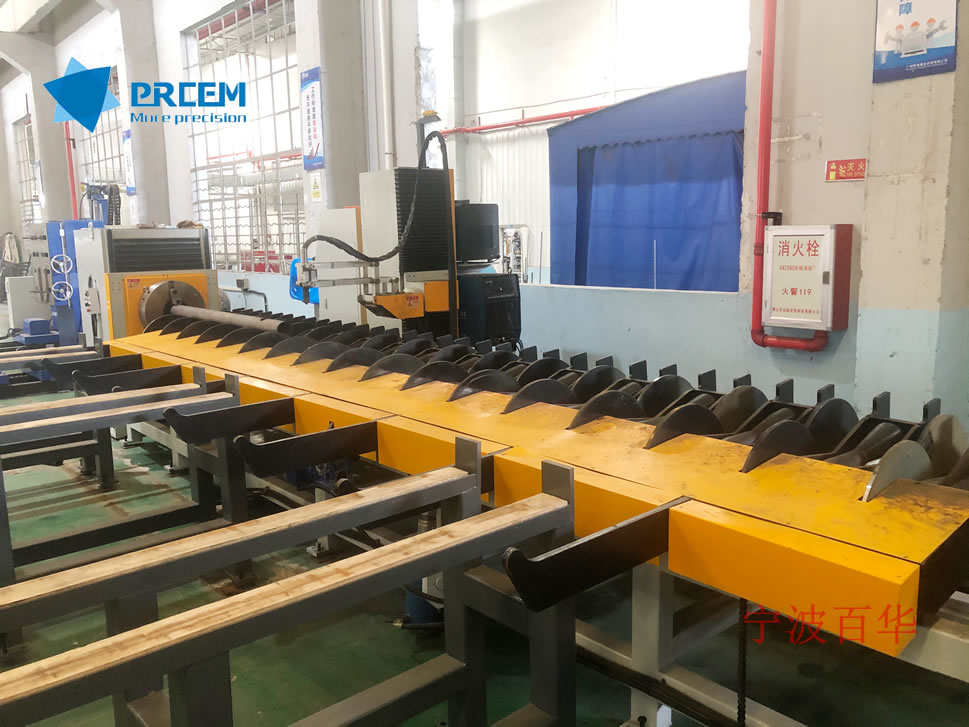

液壓翻轉上料系統及料架 （選配） |
套 |
1 |
原材料管道可批量排放至料架上，通過液壓翻料系統實現待切割管道自動翻入床身 |
|

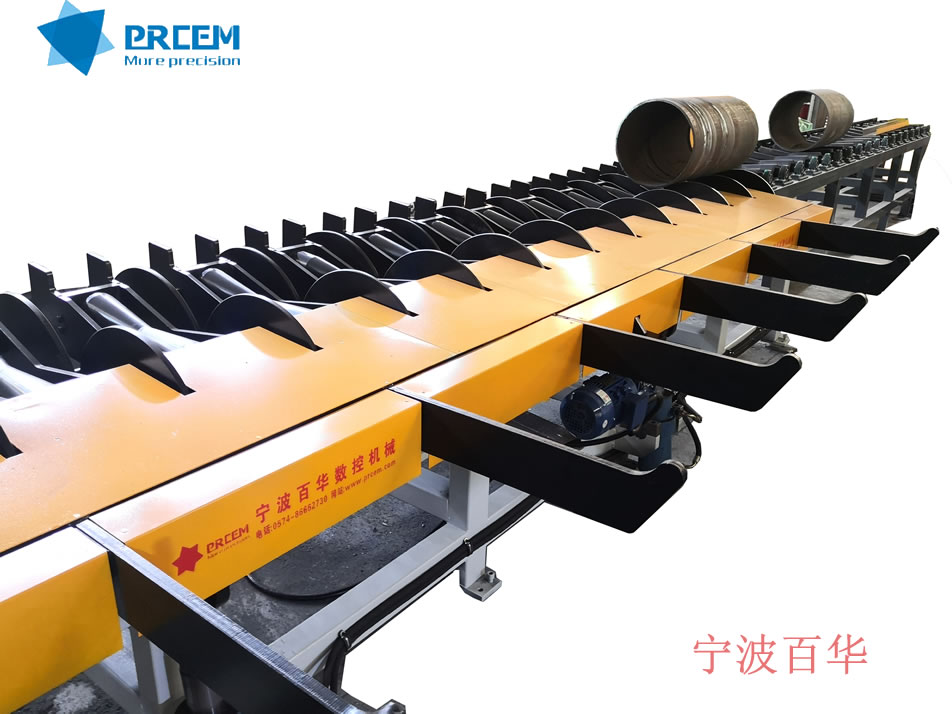

液壓升降式V型滾輪軸向輸送系統（選配） |
套 |
1 |
安裝于輥床床身內部，用于將批量切割完畢后的管段通過該系統沿軸線輸出輥床，實現生產線流水化批量作業 |
|
相貫線脈沖式濾筒除塵器 （選配） |
套 |
1 |
5.5KW，處理氣量5000-7000m3/h，濾芯數量9只 濾筒具有脈沖在線自動清灰功能 |
|
卡盤氣動夾緊系統 （選配） |
套 |
1 |
采用氣動驅動卡盤卡爪伸縮，實現管子的夾緊和松開控制 |
主要參數
|
編號 |
項 目 |
參 數 |
||||
|
1 |
設備型號 |
PHM-16B |
PHM-24B |
PHM-32B |
PHM-40B |
PHM-48B |
|
切割管徑 |
Φ50-426 |
Φ60-630 |
Φ60-830 |
Φ159-1020 |
Φ219-1220 |
|
|
2 |
切割方式 |
火焰/等離子 |
||||
|
3 |
有效切割工件長度 |
6000.0/12000.0 mm |
||||
|
4 |
切割速度 |
10～2000mm/min |
||||
|
5 |
移動速度 |
10～6000 mm/min |
||||
|
6 |
割炬軸向擺動角度 |
β=±45°（60°） |
||||
|
7 |
割炬徑向擺動角度 |
α=±45°（60°） |
||||
|
8 |
切割精度 |
角度≦1°，長度≦±1mm |
||||
|
9 |
卡盤夾緊裝置 |
手動扳手1套 或選配氣動夾緊裝置 |
||||
|
10 |
控制軸數 |
工件回轉（A） |
||||
|
割炬左右移動（X） |
||||||
|
割炬左右擺動（U） |
||||||
|
割炬徑向擺動（V） |
||||||
|
割炬上下移動（Z） |
||||||
|
仿形檢測（Z2） |
||||||
