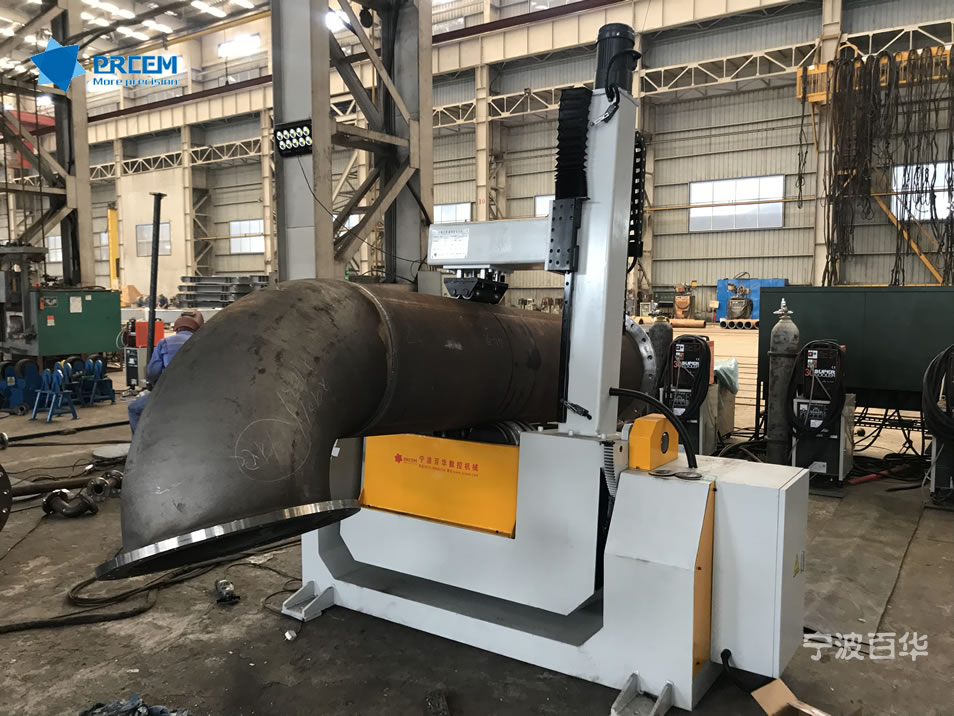

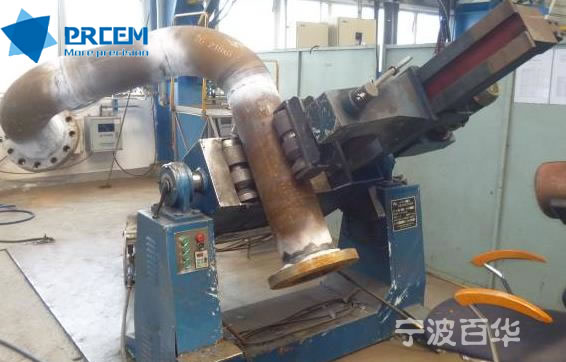

產品概述 主要參數壓輥式管道焊接變位機是一種管與管、管與法蘭、彎形管、T形管及不同管徑的和有重心偏移的管子焊接的多用途焊接機械設備。該設備能裝夾管子或法蘭并按需要使工件旋轉或傾翻到合理位置進行焊接，該機主要有機架、滾輪旋轉機構、夾緊臂升降機構、傾翻機構、電氣控制等部分組成。
一、 主要性能概述
1. 機架：采用鋼件焊接結構，四只地腳螺栓固定整臺設備。
2. 滾輪旋轉機構：由變頻調速電機驅動減速機構變速，由齒輪傳動使兩只主動滾輪旋轉。
3. 夾緊升降機構：由電機驅動減速箱減速后使絲桿旋轉帶動夾緊臂（及臂上的被動壓緊滾輪）作上下移動。傳動鏈中裝有壓緊過載保護裝置，以防電機驅動過載。被動壓緊滾上裝有焊接導電電刷。
4. 傾翻機構：由帶制動的電機驅動，經減速箱、扇形齒輪等減速傳動，使?jié)L輪箱座以兩端軸承座為中心作雙向0～45°傾翻。
5. 電器控制：由電控箱、手控器、腳踏控制器等組成，電控箱上裝有自動焊接電控接口，可與焊接操作機連接，進行自動焊接。
二、 設備參數
|
規格型號 |
BH-426 |
BH-630 |
|
加工管子直徑 |
Φ40-426mm |
Φ114-630mm |
|
驅動旋轉速度 |
0～800mm/min |
0～800mm/min |
|
電機功率 |
2.2KW |
3.0KW |
|
操作方式 |
腳踏/手控盒 |
腳踏/手控盒 |
|
傾斜角度 |
0～45° |
0～45° |
|
底部中心高 |
750mm |
900mm |
|
變位方式 |
自動 |
自動 |
|
承重 |
800KG |
1200KG |
