產品概述 主要參數型號規格
PPCW-12/16/24/32,適用管徑規格分別為DN25-325/DN25-426/DN50-600/DN100-800;
設備用途
寧波百華公司所生產的管道加工裝備具有無可比擬的實用性及可靠性，該P(yáng)PCW系列懸臂式卡盤管道自動焊機根據使用工藝要求配備TIG/MAG/SAW三種焊接工藝可選，實現管道的打底、填充及蓋面的自動焊接；

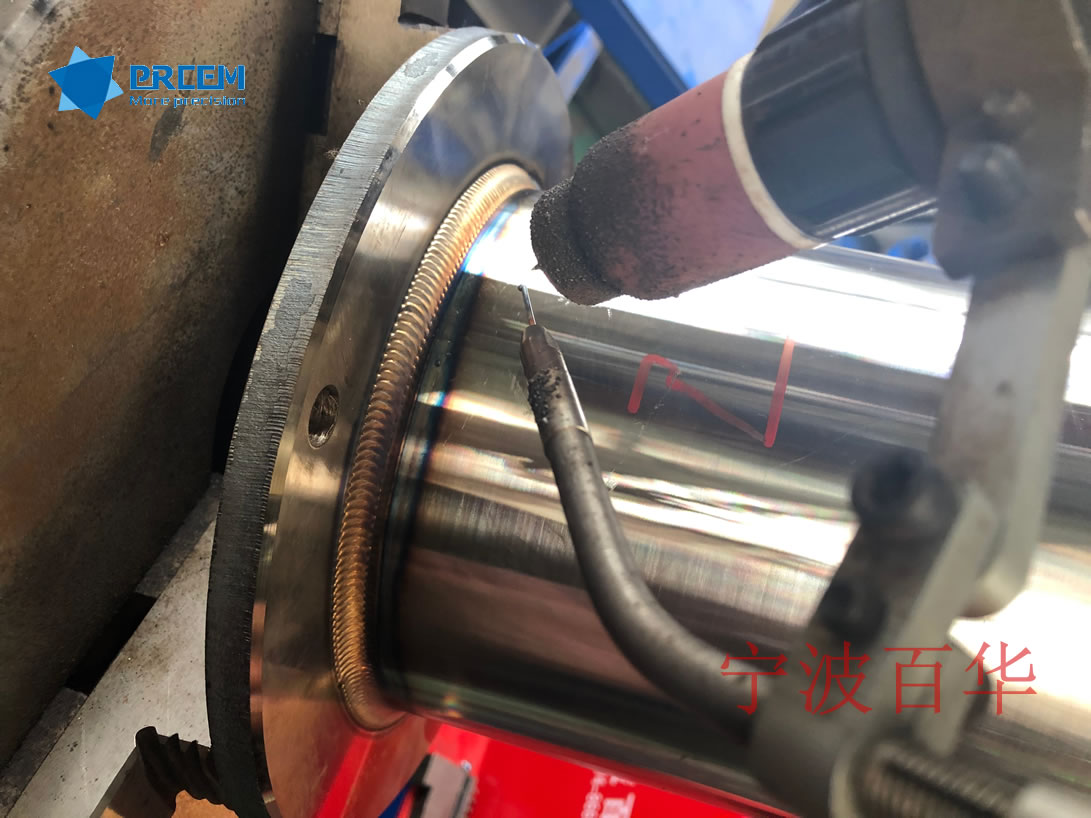

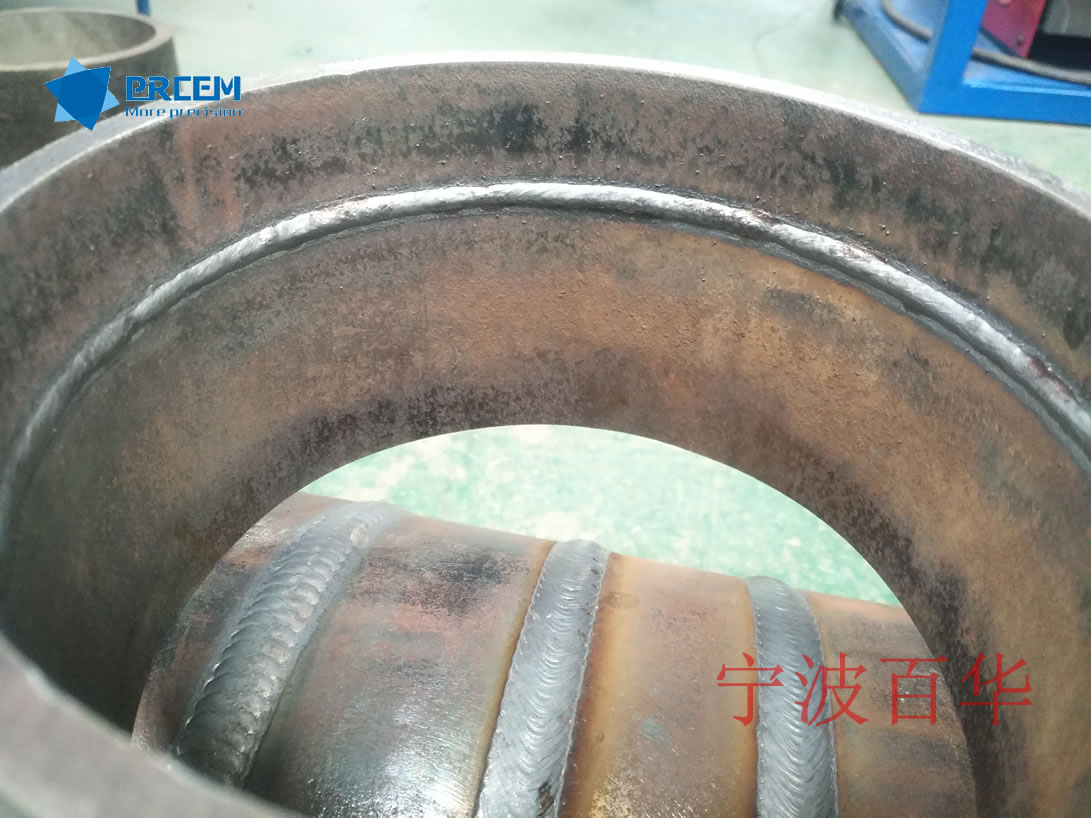

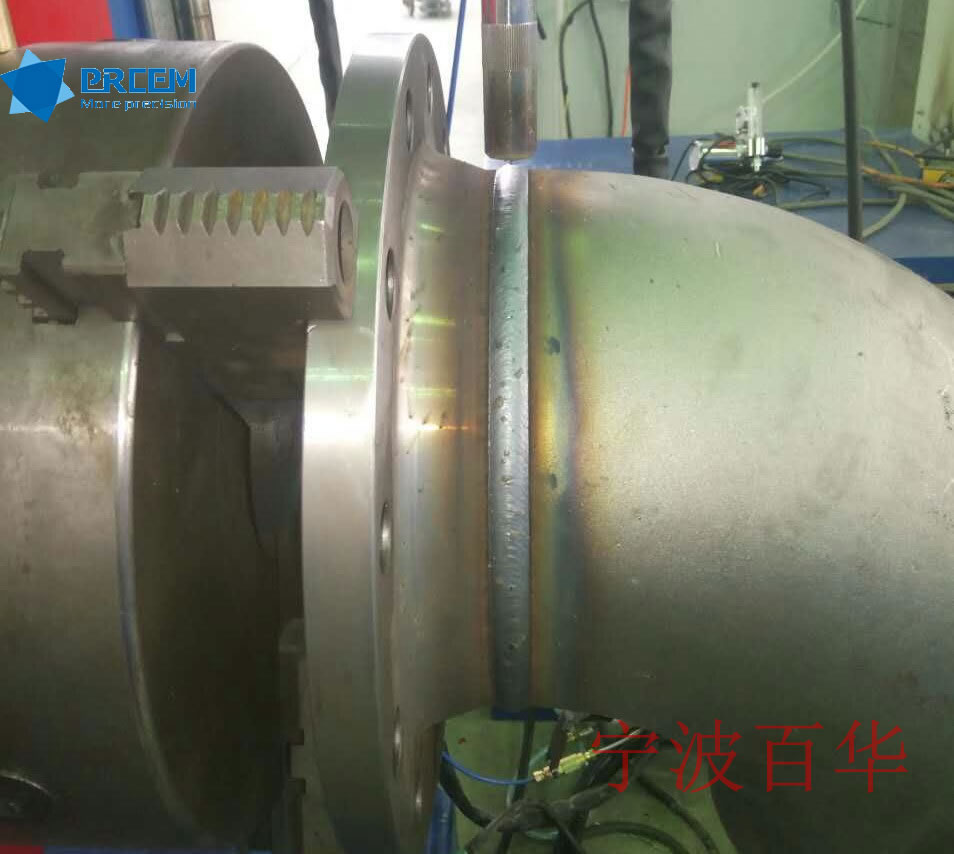

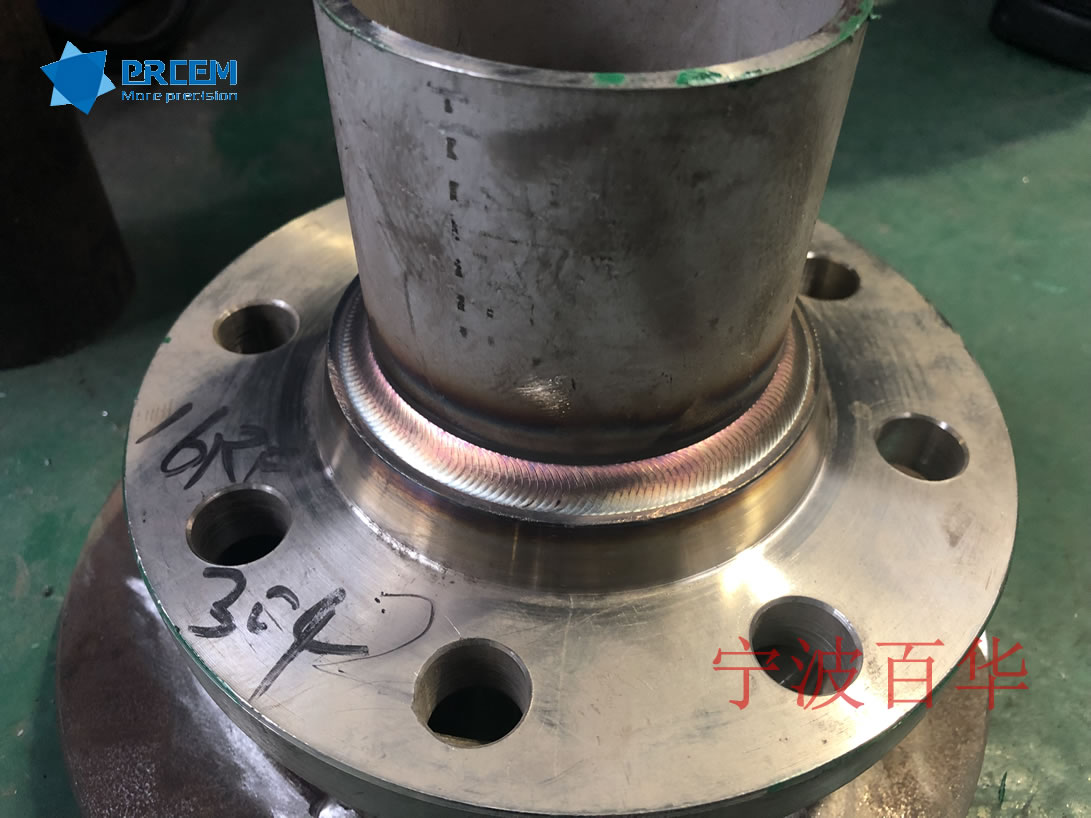

焊接質量
外觀成形美觀，無裂紋、未熔合、未焊透缺陷，一次性焊接合格率98%以上；
滿足承壓試驗或沖擊、拉伸、彎曲等力學性能檢驗要求。
主要參數
|
型 號 |
PPCW-12 |
PPCW-16 |
PPCW-24 |
PPCW-32 |
|
|
使用管徑 |
1-12寸 DN25-325 |
1-16寸 DN25-426 |
2-24寸 DN50-600 |
4-32寸 DN100-800 |
|
|
適用壁厚 |
2-30mm |
2-30mm |
2-30mm |
2-30mm |
|
|
適用材質 |
碳鋼、合金鋼、不銹鋼、低溫鋼、雙相不銹鋼、銅鎳合金等 |
||||
|
適用坡口型式 |
V、U、雙V型等各種復合型坡口 |
||||
|

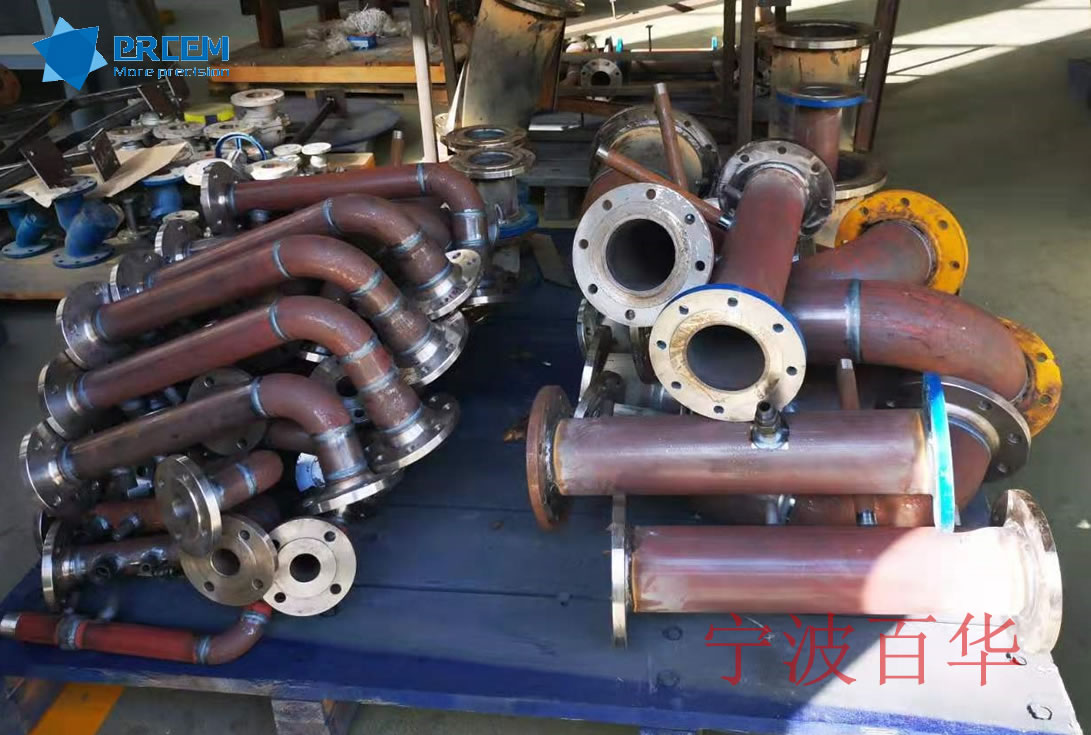

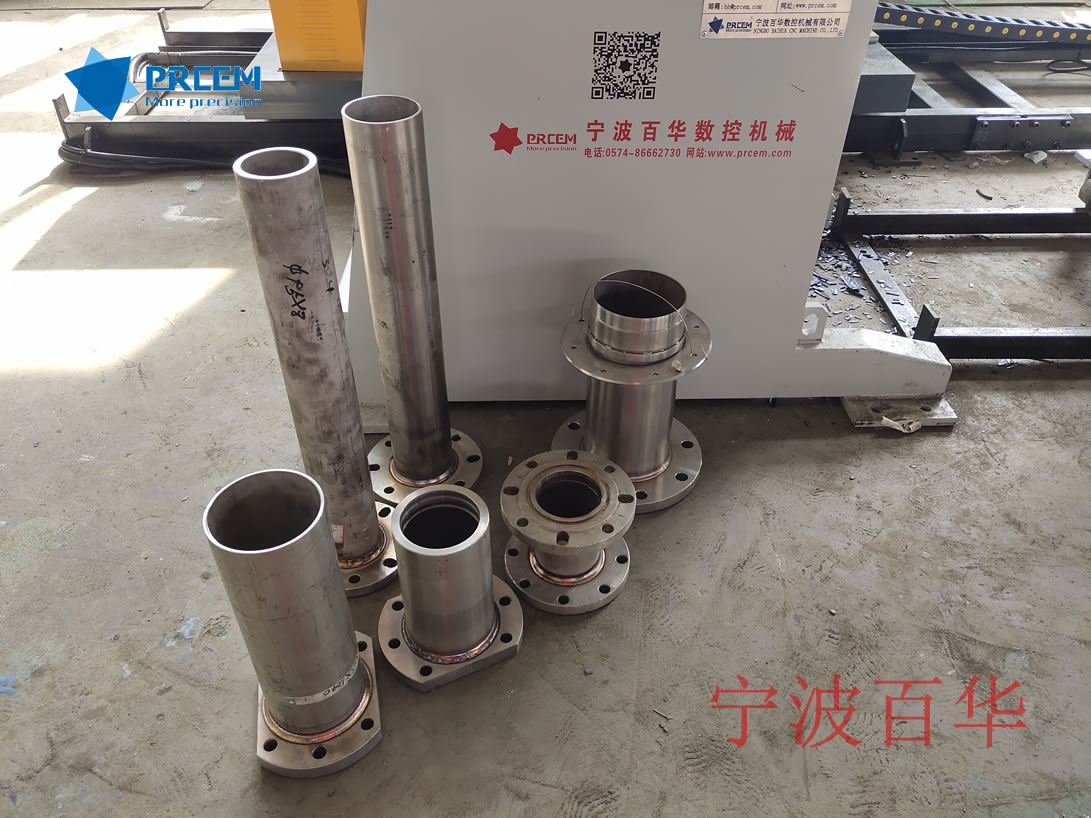

適用管件焊縫 |
各種管段的對接焊縫，如管+管、管+法蘭、管+異徑、管+三通、管+彎頭等 |
||||
|
適用工件長度 |
≤12m |
||||
|
焊接工藝 |
氬弧、氣保等可選 |
||||
|
使用焊絲規格 |
TIG/CO2/MAG/MIG：Φ1.0-1.60 |
||||
|
焊接速度（mm/min） |
TIG/CO2/MAG/MIG：200-350 |
||||
|
綜合預制效率DN/天 |
TIG/CO2/MAG/MIG：250-450 |
||||
|

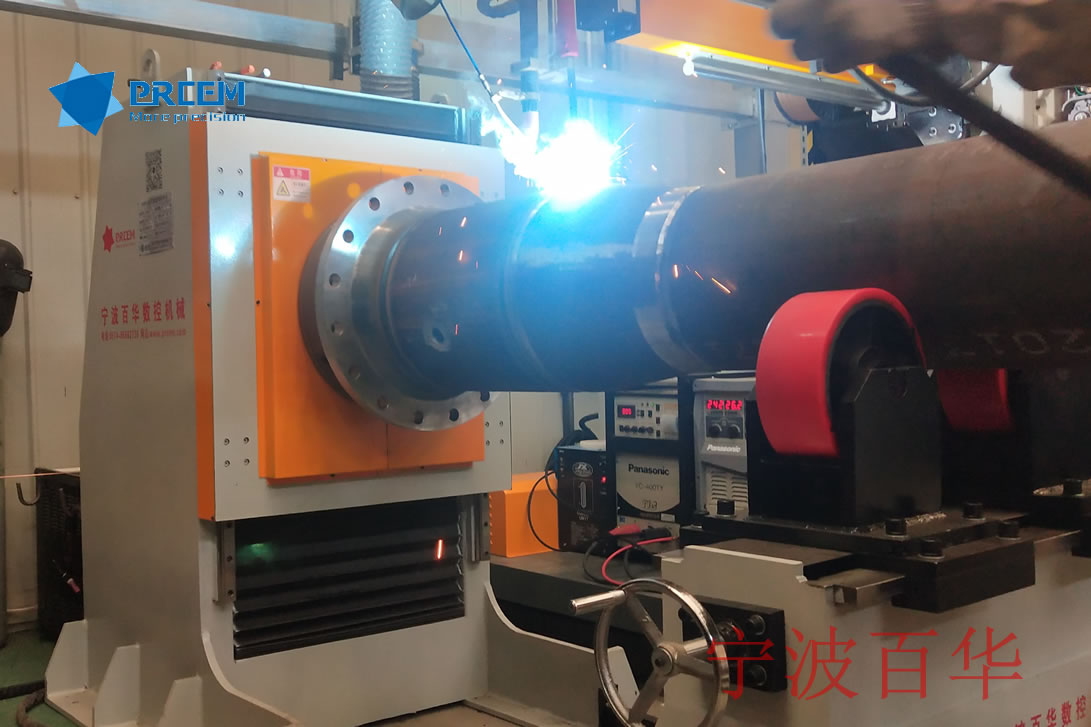

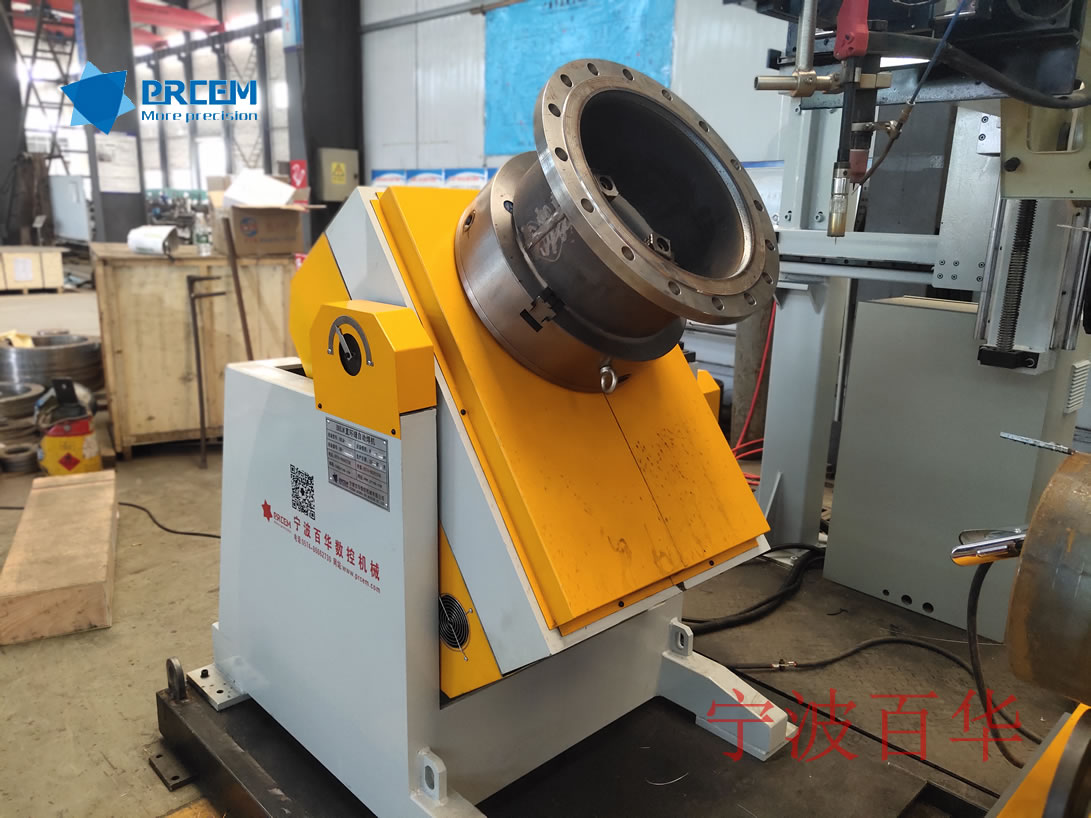

卡盤式升降式驅動主機 |
卡盤驅動旋轉方式 |
變頻電機+渦輪蝸桿減速機+精密回轉支撐 |
|||
|
卡盤驅動調速型式 |
變頻無極調速 |
||||
|
管子夾緊 |
三爪卡盤夾緊 |
||||
|
卡盤升降方式 |
電機+絲杠升降機+高精密直線導軌 |
||||
|

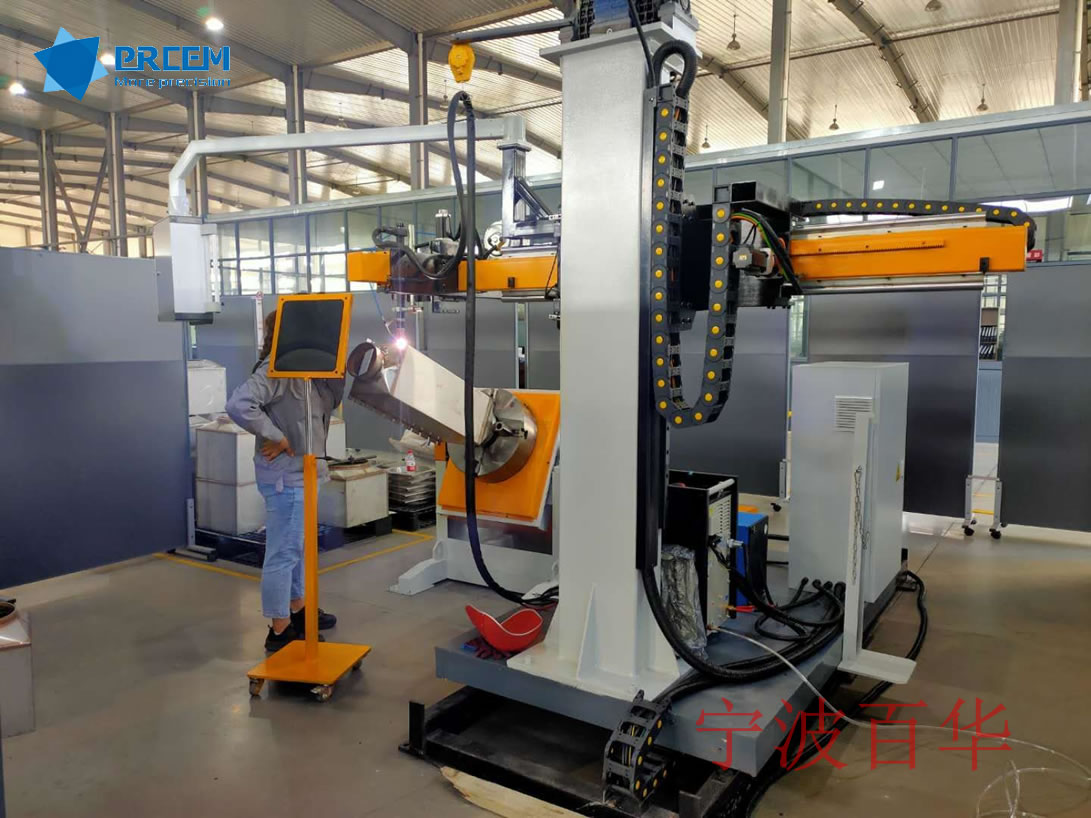

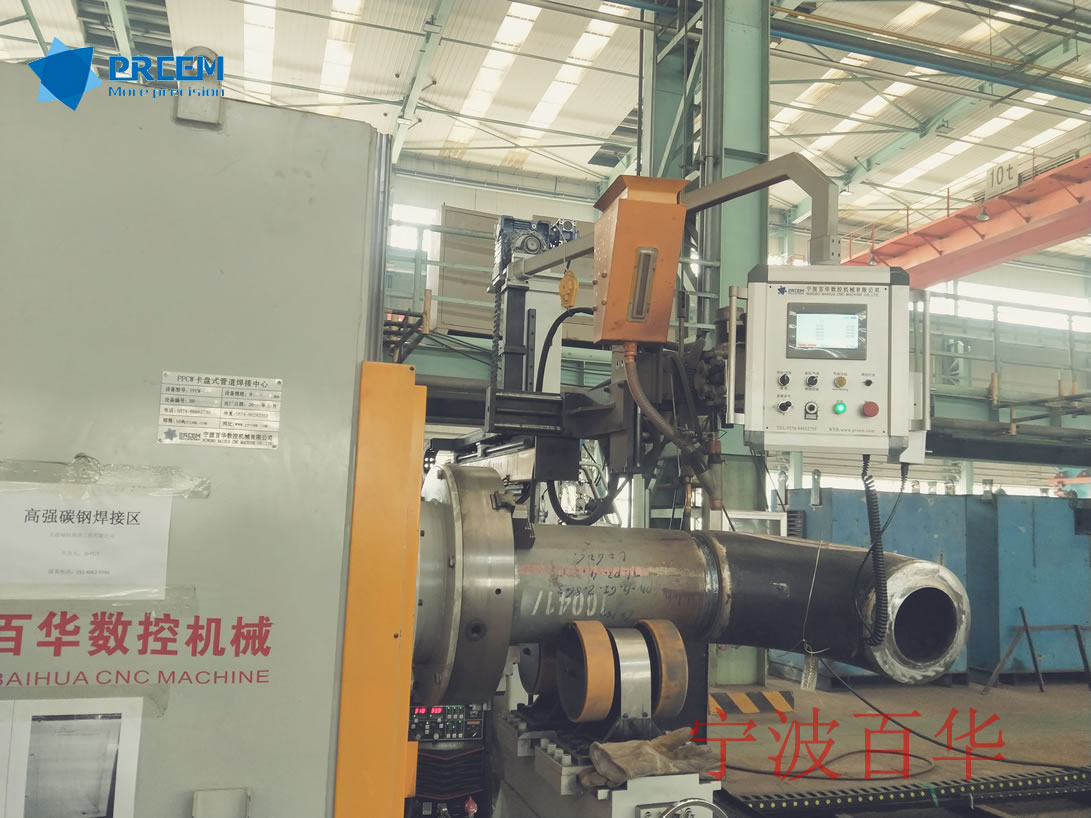

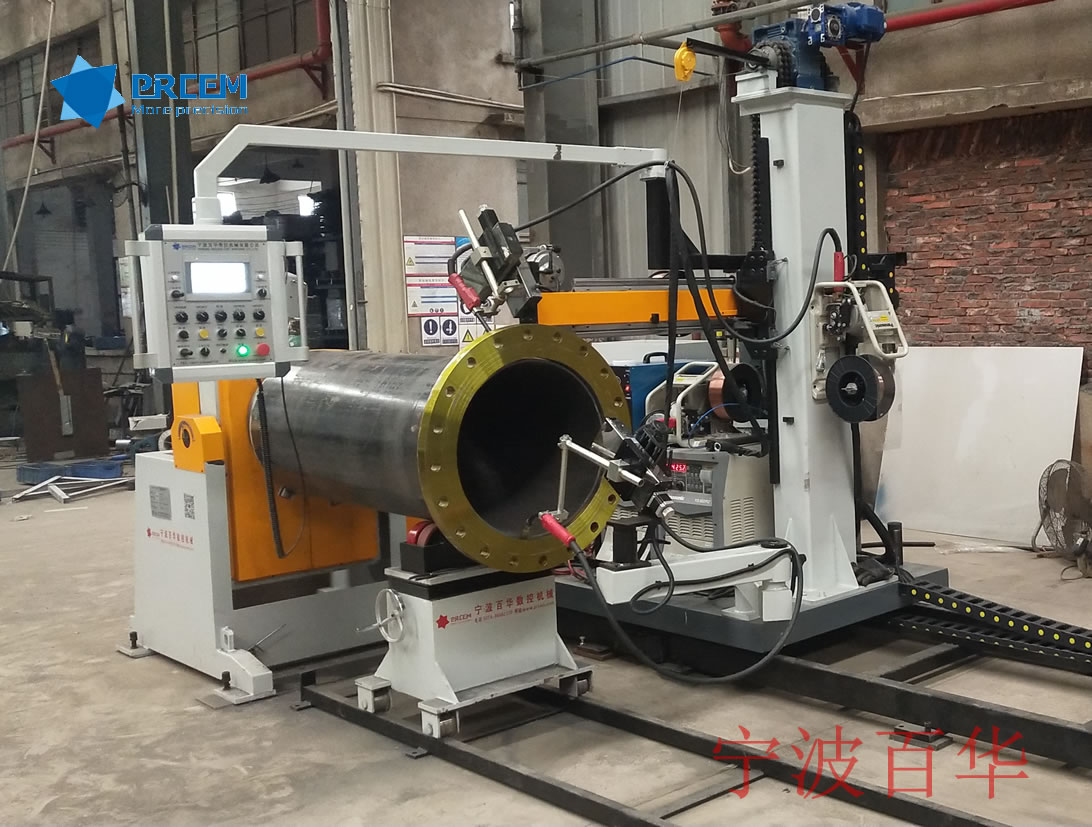

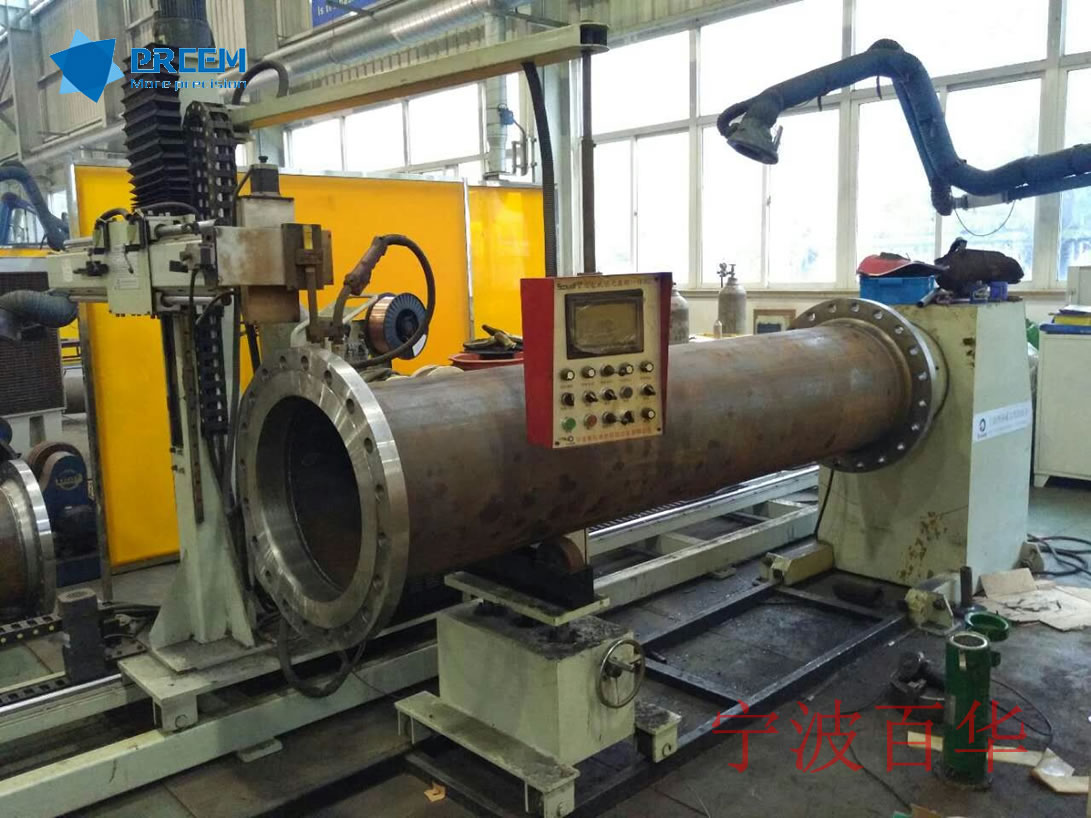

移動式懸臂焊接機 |
懸臂焊機立柱升降 |
電機+渦輪蝸桿減速機+高精密直線導軌 |
|||
|
懸臂前后伸縮 |
電機+齒輪減速機+齒輪齒條副+高精密直線導軌 |
||||
|
懸臂軸線行走 |
電動行走 |
||||
|
X/Y軸電動微調機構（SAW） |
傳動方式 |
電機+高精密滾珠絲桿+進口直線導軌 |
|||
|
調節行程 |
上下、左右各150mm |
||||
|
數控線性擺動器（TIG/MAG） |
結構組成 |
航空鋁合金主體結構，封閉式，防止煙塵進入 |
|||
|
傳動結構 |
步進電機+高精密滾珠絲桿+進口直線導軌 |
||||
|
擺幅單位 |
0.5mm |
||||
|
擺動行程 |
100mm |
||||
|
擺幅設置 |
0-50mm |
||||
|
擺動頻率 |
20－60次/分鐘 |
||||
|
停留時間 |
0－3秒 |
||||
|
WSP管道焊接專家控制系統 |
PLC+人機界面，集成管理控制各種焊接工藝參數，操作者“速學速會”，縮短設備“投入-產出”周期 |
||||
|
焊劑輸送/回收 |
自動焊專用焊劑輸送回收一體機+移動式焊劑回收小車， 從焊劑料筒→焊劑漏斗→焊劑回收小車→焊劑料筒的自動閉環控制，焊渣通過焊劑回收小車進行過濾分離。 |
||||
|
設備使用安全 |
設備電氣符合CE認證要求，絕緣安全等級/標準H/IP23 各功能動作設置安全限位，并有可靠的安全保護、急停按鈕、接地及保險裝置以防范誤操作或意外事故 |
||||
|
供電條件 |
三相五線制，380V+10%/50HZ±1HZ |
||||
