產品概述 主要參數設備規格：?30-219mm；?30-325mm；?40-426mm，其他規格均可定制
設備用途：

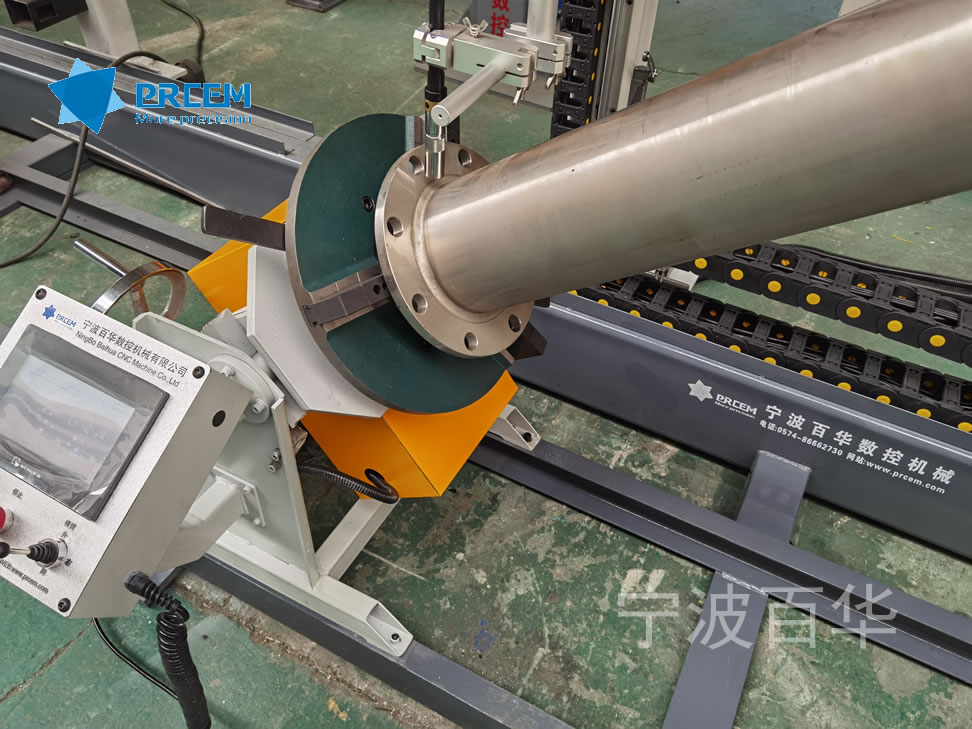

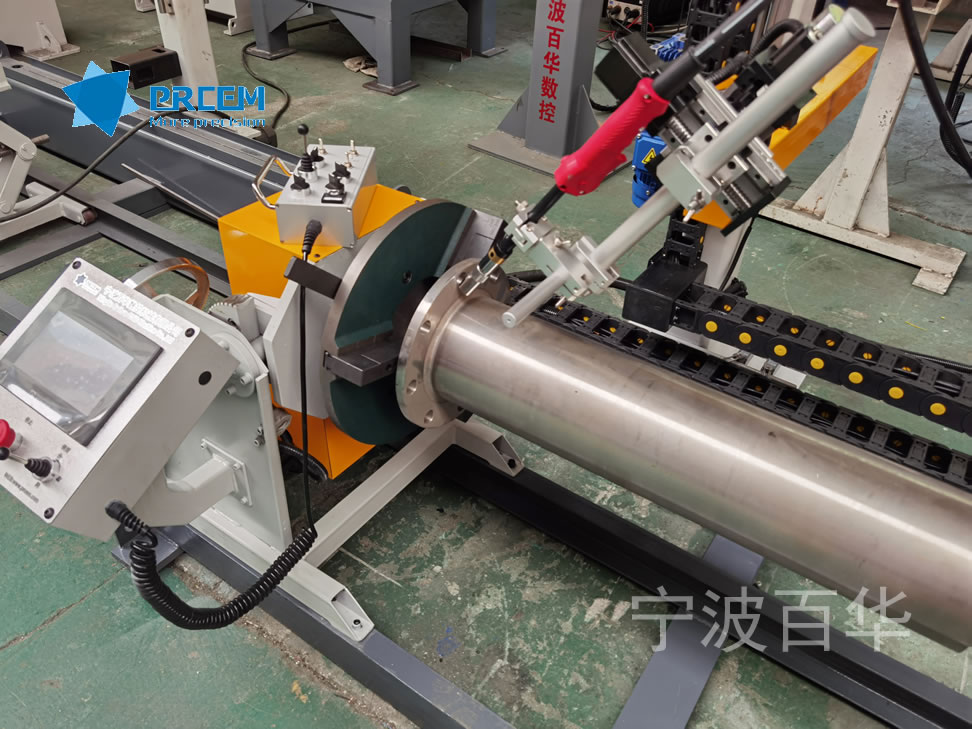

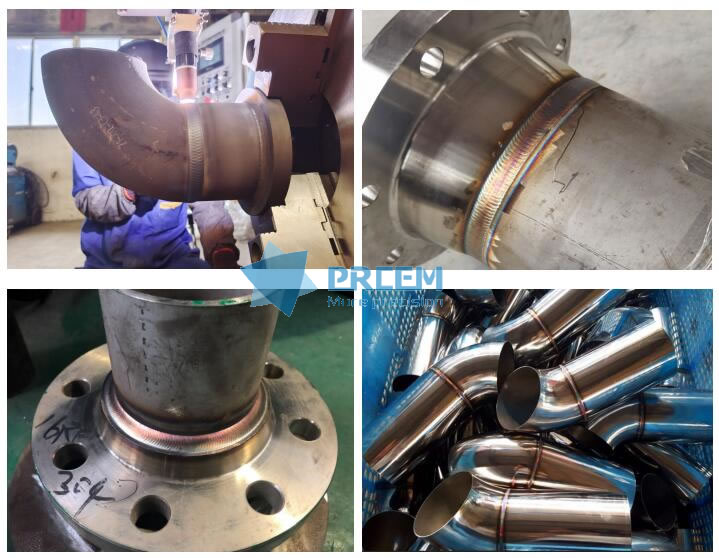

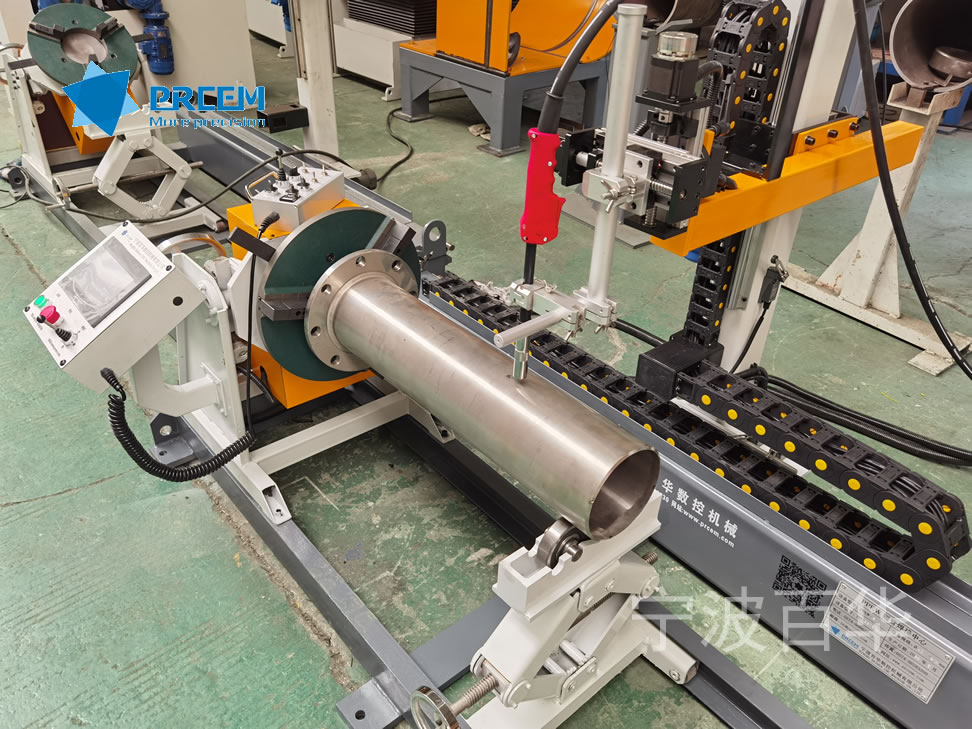

寧波百華公司所生產的焊割裝備具有無可比擬的實用性及可靠性，該PPEW小管徑卡盤式自動焊機適用于各個行業管-管、管件-管件、管-管件等的自動焊接，可配備氬弧、氣保焊接工藝實現管道的自動焊接,實現各行各業不銹鋼、碳鋼、合金鋼管道的自動焊機。

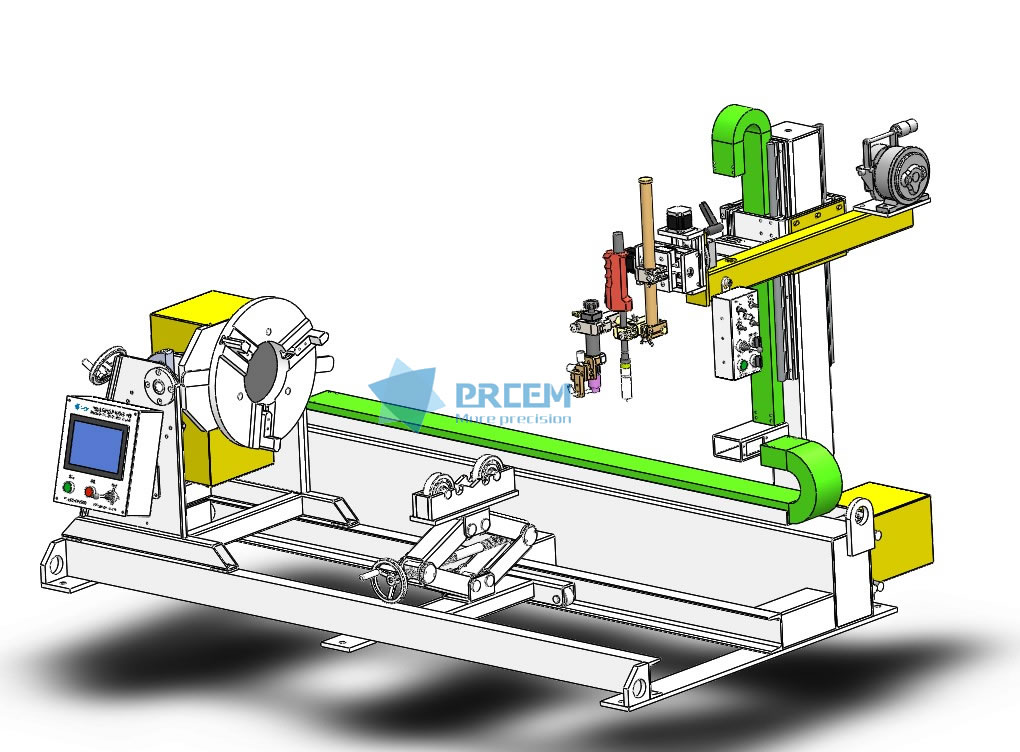

設備配置
|
主要配置組成 |
單位 |
數量 |
備 注 |
|
精密型翻轉變位機 |
套 |
1 |
卡盤0-90°變位，360°無限回轉， 步進電機精確驅動 |
|
精密型移動式懸臂焊接機 |
套 |
1 |
懸臂可電動升降，電動行走，滿足管段軸線上各個位置的焊縫自動焊接 |
|
升降托架 |
套 |
1 |
用于管子水平支撐，可手動升降 |
|
PLC數控控制系統 |
套 |
1 |
用PLC自動程序控制設備各種功能動作及焊接參數 人機會話界面數字化顯示及輸入?yún)?shù) |
|
WPS焊接焊接專家管理系統 |
套 |
1 |
用于控制各種焊接程序 |
|
手持控制器 |
套 |
1 |
用于焊接過程的參數微調 |
|
WPS焊接數據專家?guī)煜到y(tǒng) |
套 |
1 |
可存儲、調用不少于50組焊接工藝參數 |
|
焊接電源系統 |
套 |
1 |
可選裝TIGMAG等一種或多種集成一體式焊接工藝 |
設備參數
|
定制設備型號/參數 |
PPEW-10 |
PPEW-12 |
PPEW-16 |
|
|
適用管徑 |
?30-219 |
?30-325 |
?40-426 |
|
|
適用壁厚 |
2-20mm |
|||
|
工件材質 |
不銹鋼、碳鋼、合金鋼等 |
|||
|
焊絲直徑 |
?0.8~?1.2，15KG或20KG盤絲 |
|||
|
焊接速度（mm/min） |
TIG:70-150；CO2/MAG/MIG:200-400 |
|||
|
精密型翻轉變位機 |
卡盤驅動電機 |
精密步進電機 |
||
|
卡盤驅動型式 |
步進細分無極調速 |
|||
|
卡盤驅動調速范圍 |
0-5r/min |
|||
|

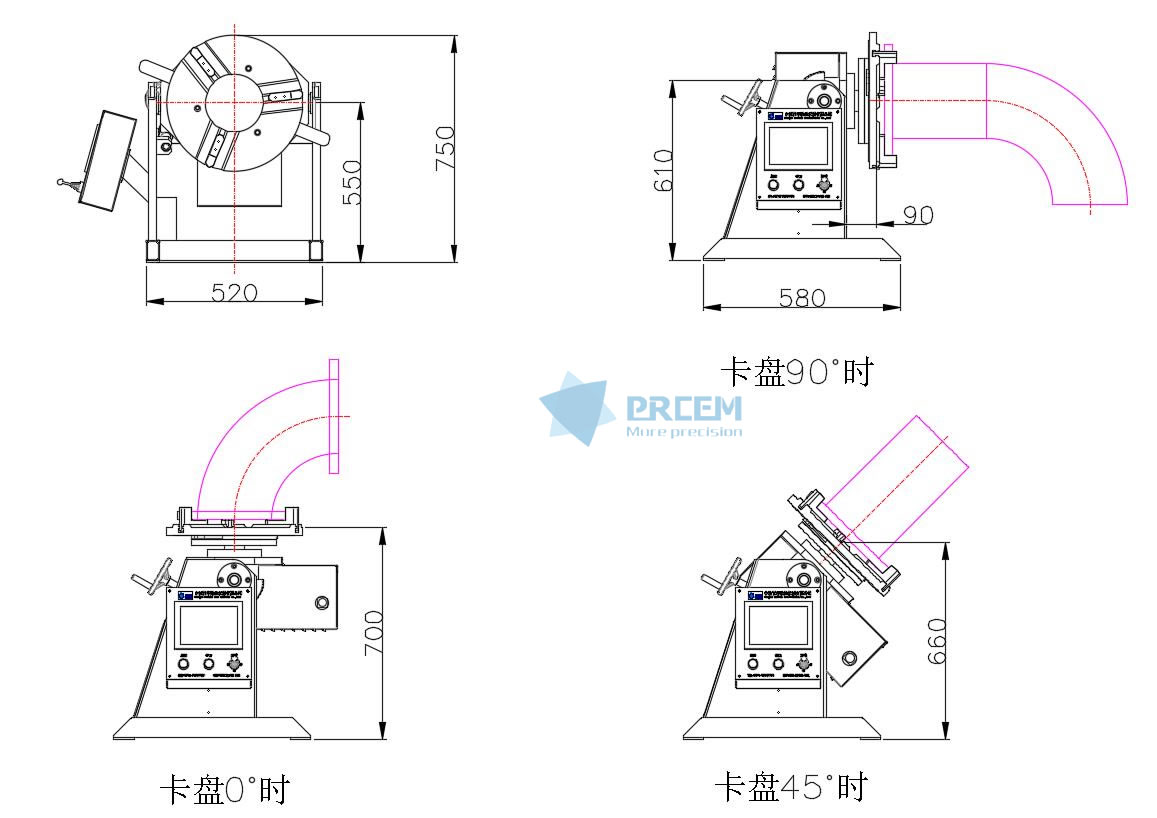

卡盤翻轉變位 |
0-90°（用于短-法蘭的變位傾斜角度焊接） |
|||
|
承載重量 |
PPEW-10:水平 250KG，傾斜/垂直120KG PPEW-12/16:水平 500KG，傾斜/垂直250KG |
|||
|
精密型移動式懸臂焊接機 |
懸臂左右行走方式 |
電動，功率90W |
||
|
懸臂行走導向方式 |
齒輪齒條+高精密直線導軌 |
|||
|
懸臂升降驅動方式 |
電動，功率370W |
|||
|
懸臂升降導向方式 |
齒輪齒條+高精密直線導軌 |
|||
|
數控線性擺動器（TIG/MAG） |
結構組成 |
上下、左右十字結構 |
||
|
主體材質 |
航空鋁合金主體結構 |
|||
|
傳動結構 |
步進電機+高精密滾珠絲桿+精密直線導軌 |
|||
|
擺幅單位 |
0.5mm |
|||
|
擺動行程 |
60mm |
|||
|
擺幅設置 |
0-30mm |
|||
|
擺動頻率 |
20－60次/分鐘 |
|||
|
停留時間 |
0－3秒 |
|||
|
氬弧焊弧長跟蹤系統（TIG選配） |
功 能 |
當管子坡口不標準時，焊槍能實現自動浮動調節 |
||
|
AVC跟蹤速度 |
10～1000mm/min |
|||
|
AVC跟蹤靈敏度 |
＞±0.2V |
|||
|
供電條件 |
三相五線制，380V+10%/50HZ±1HZ |
|||
