第四代管道全位置自動焊機

  • 產品概述
  • 主要參數

    • 設備用途

    BH-PAW-150管道全位置自動焊機主要特點在于設計輕巧便于攜帶，特別適合于施工現場的管道全自動焊接，具有操作易學、焊接速度快、生產效率高、焊縫機械性能好、勞動強度低等特點。
    工件適用范圍廣,管徑Φ150mm以上的管道均可適用，理論上無焊接壁厚限制，厚壁管可采用多層多道焊接，可焊接工件如：管子-管子焊縫、管子-彎頭、三通、大小頭等管件的焊縫。



    適用工件

    1.   適用材質：碳鋼、不銹鋼，合金鋼、低溫鋼等【不可磁力吸附的材質應另配小車軌道】
    2.   適用壁厚：3-30mm
    3.   適用管徑：≥Φ150mm以上
    4.   適用焊絲：實心焊絲或藥芯焊絲，焊絲直徑Φ1.0-1.6mm
    5.   適用焊縫：管子-管子焊縫、管子-彎頭、三通、大小頭等管件的焊縫

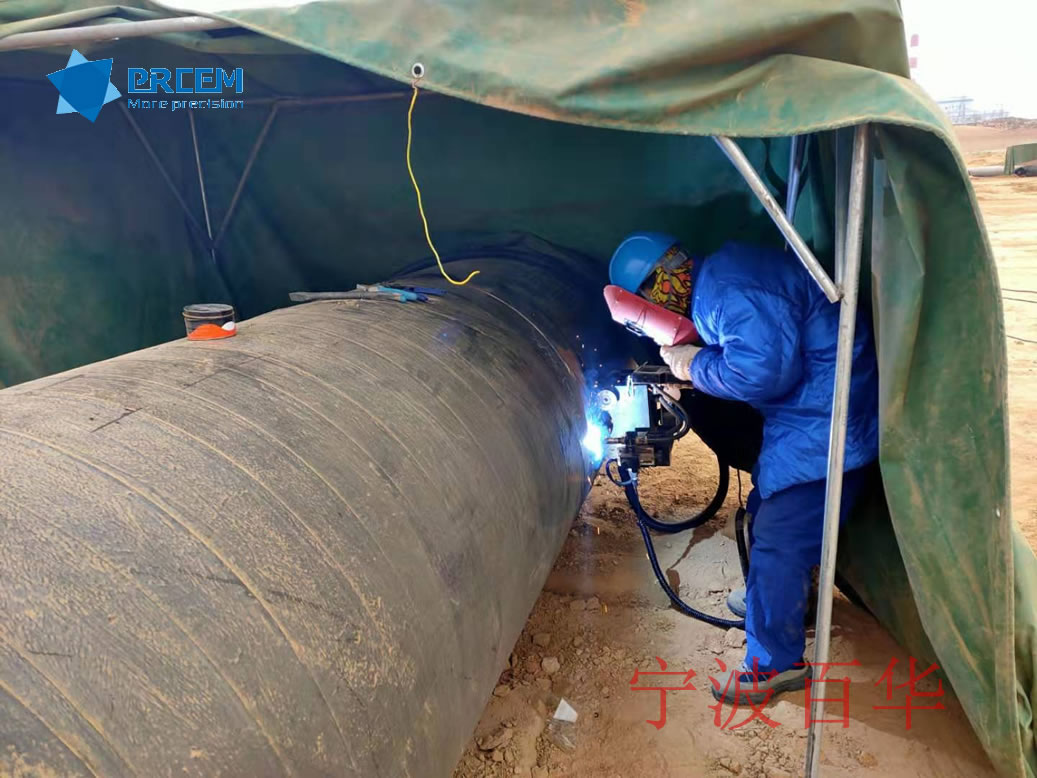

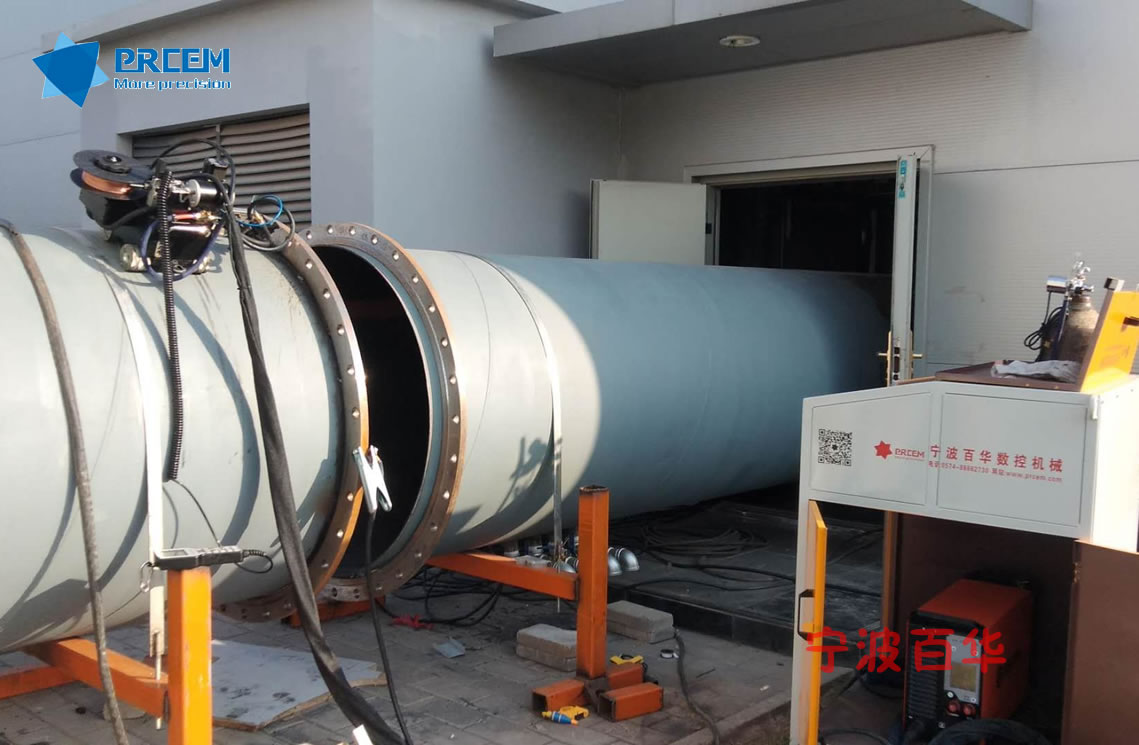

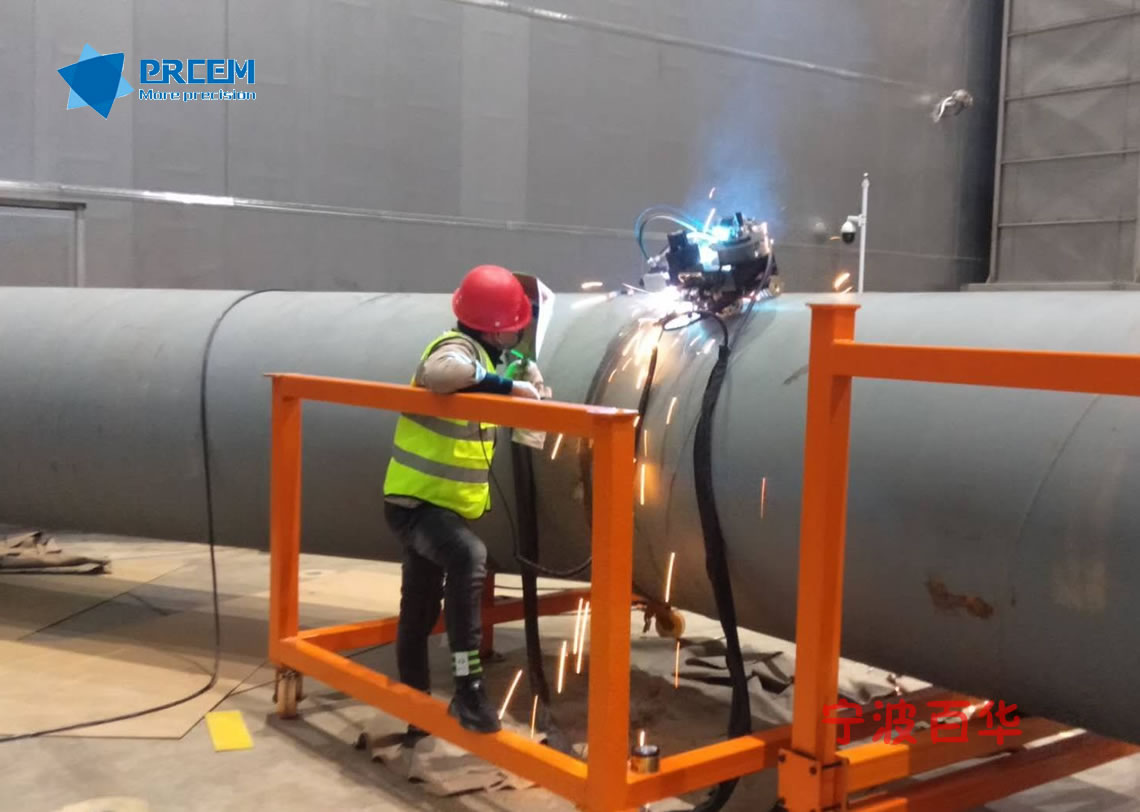

    6.   適用工況：各種長輸管線焊口、熱力管道焊口埋地管道或工藝管道現場焊口，無論室內室外均可安全作業。

    焊接工藝
    采用CO2或Ar和CO2混合氣體保護焊，可采用實心焊絲或藥芯焊絲焊接；

    設備配置

    第三代機型配置
    第四代機型配置
    備   注

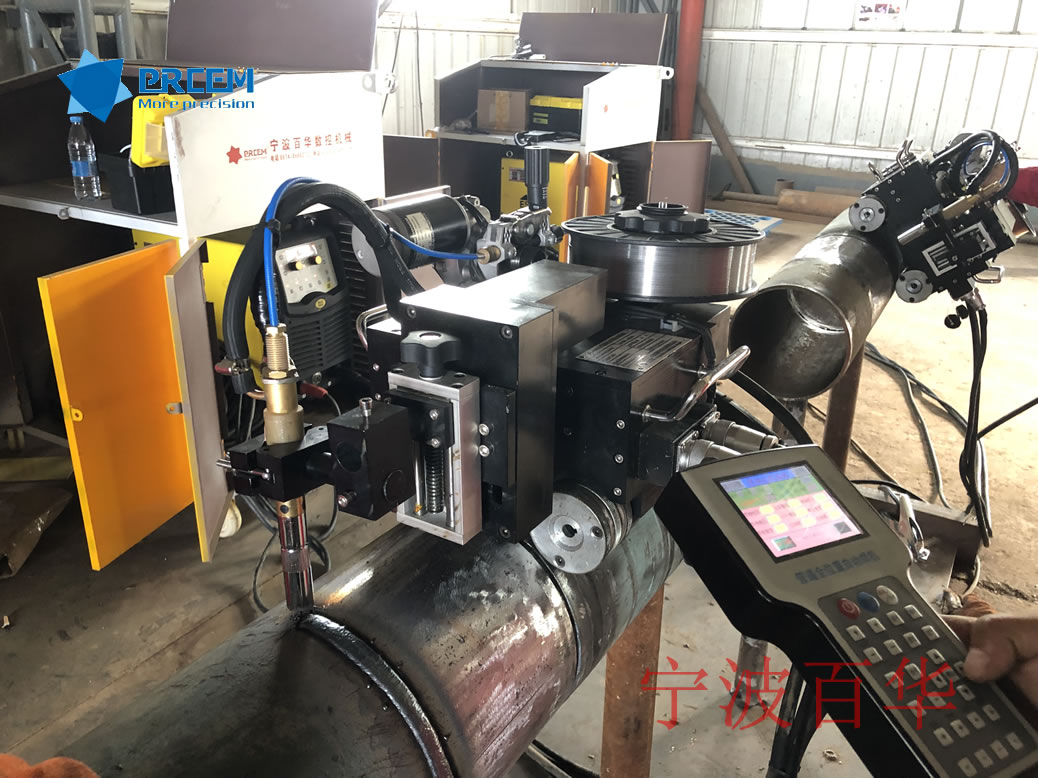

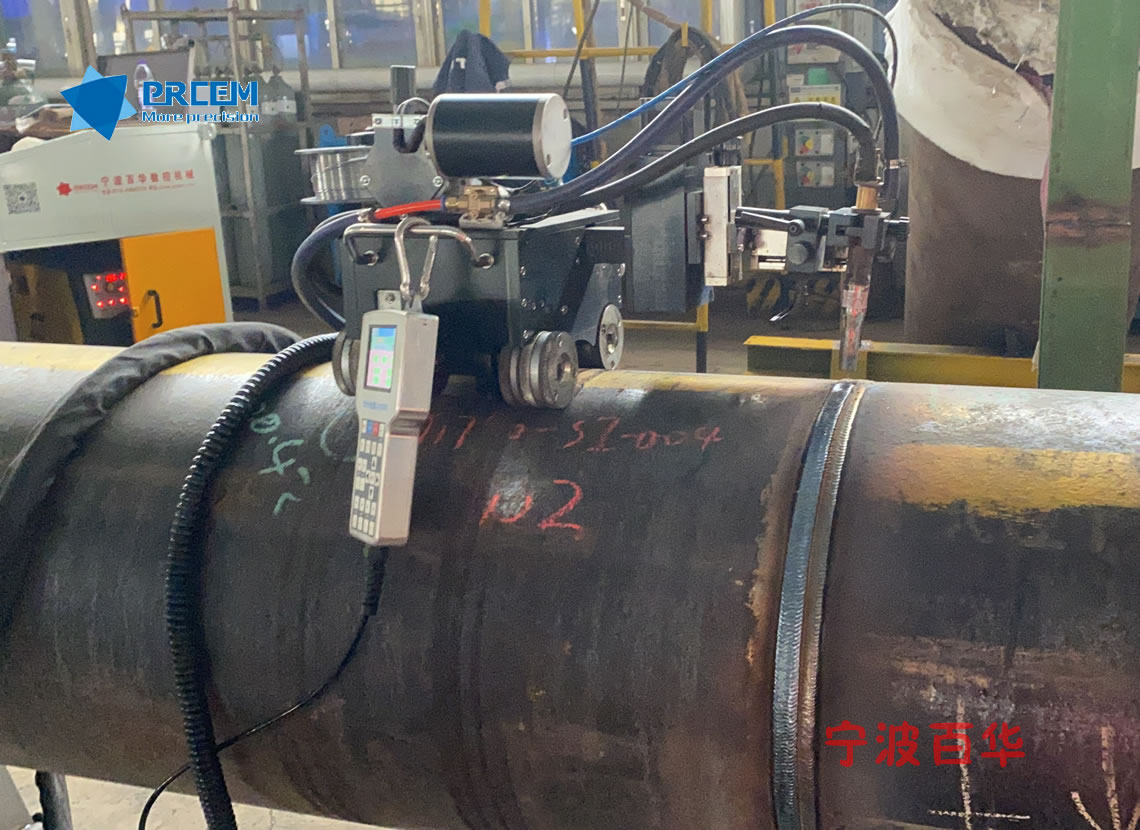

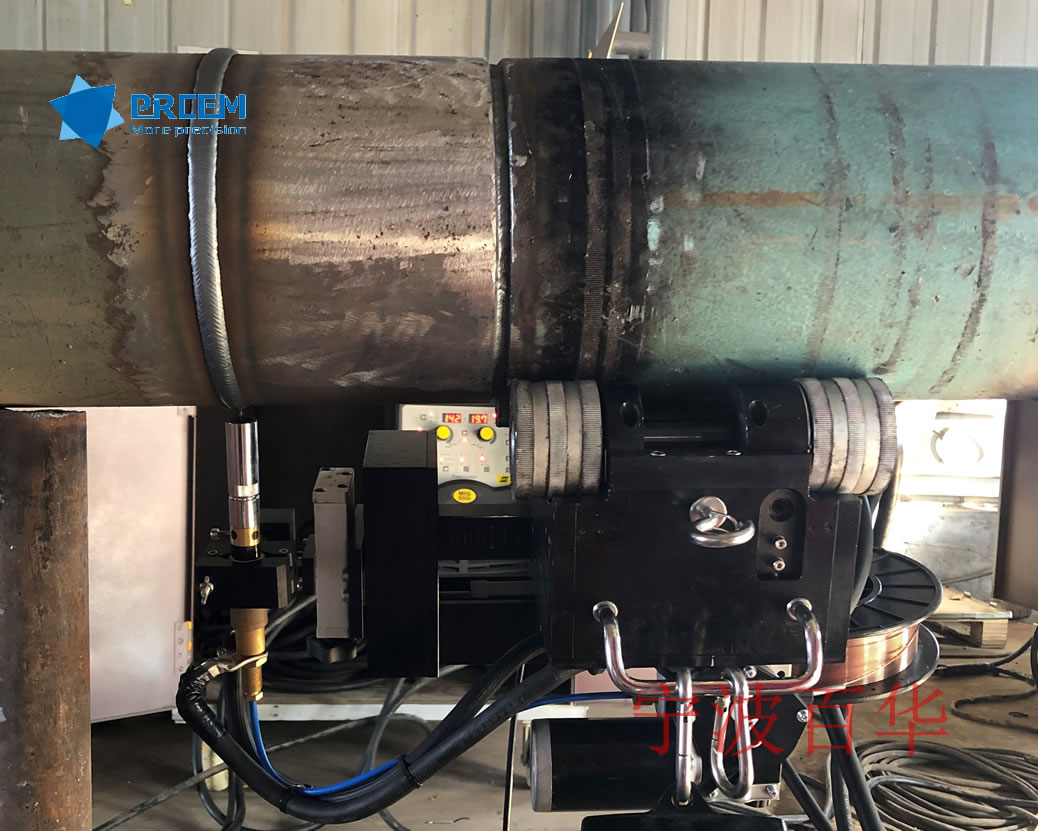

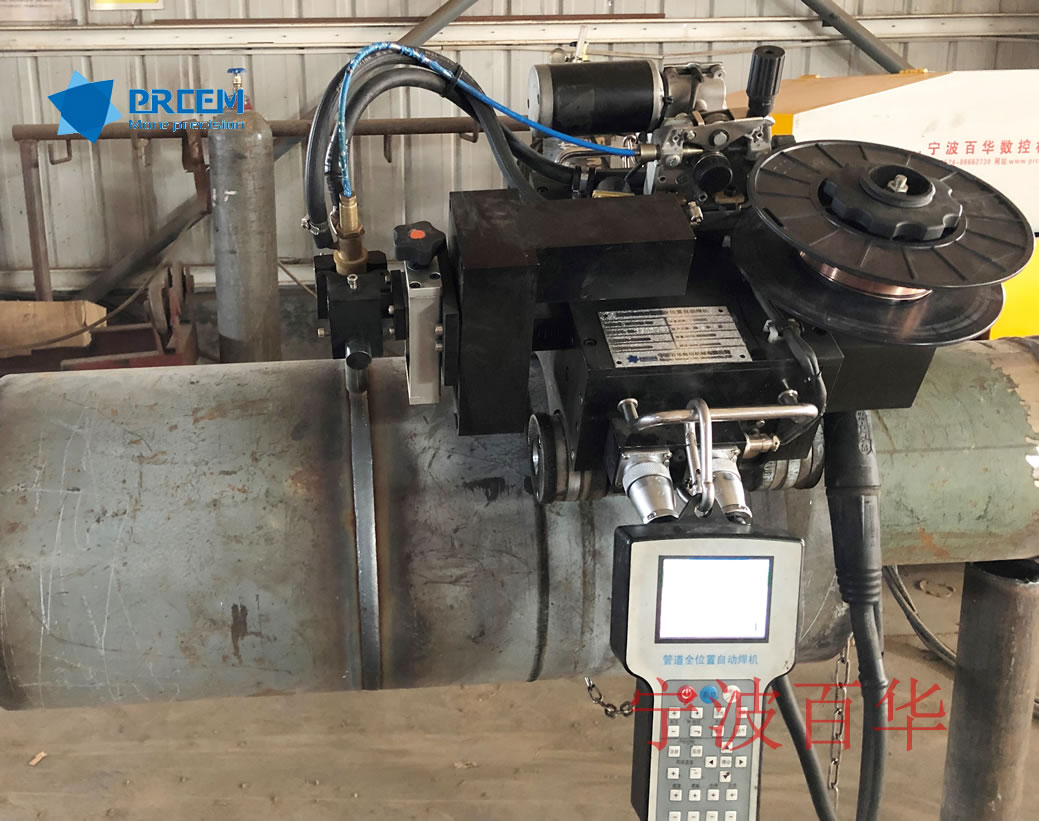

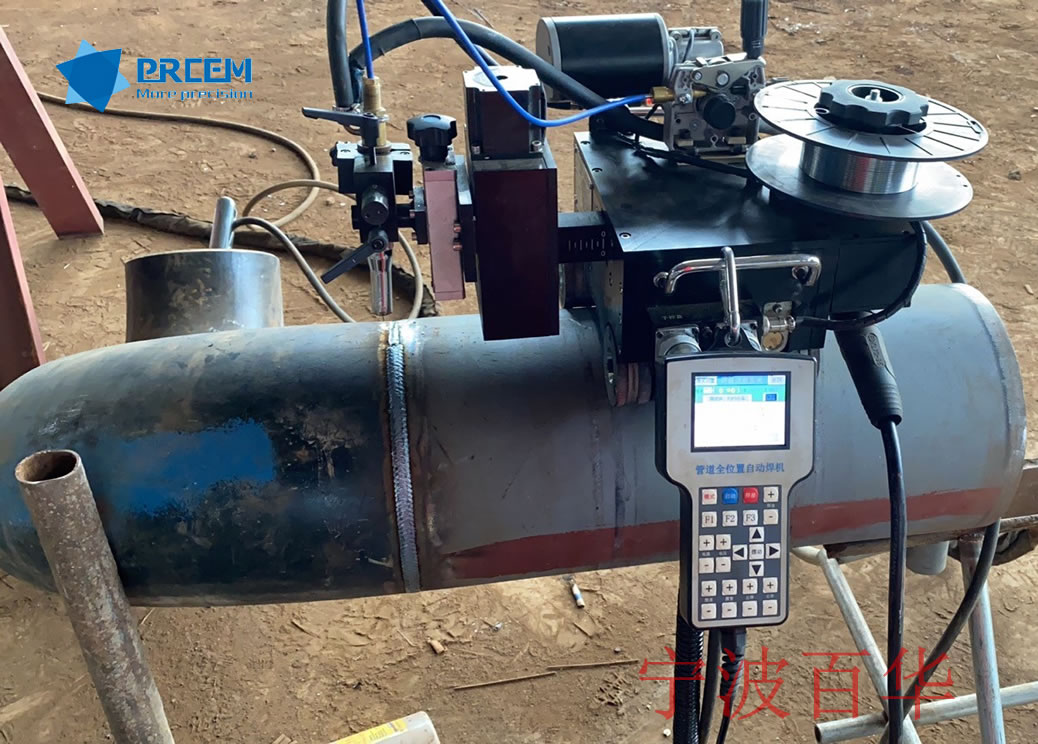

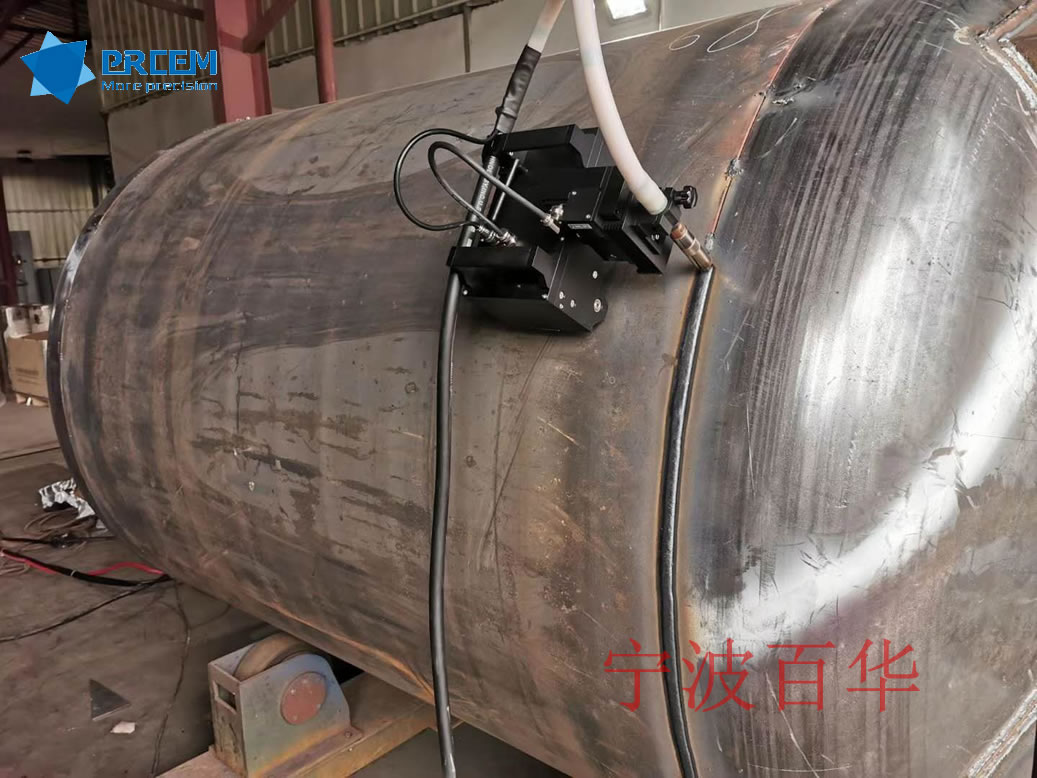

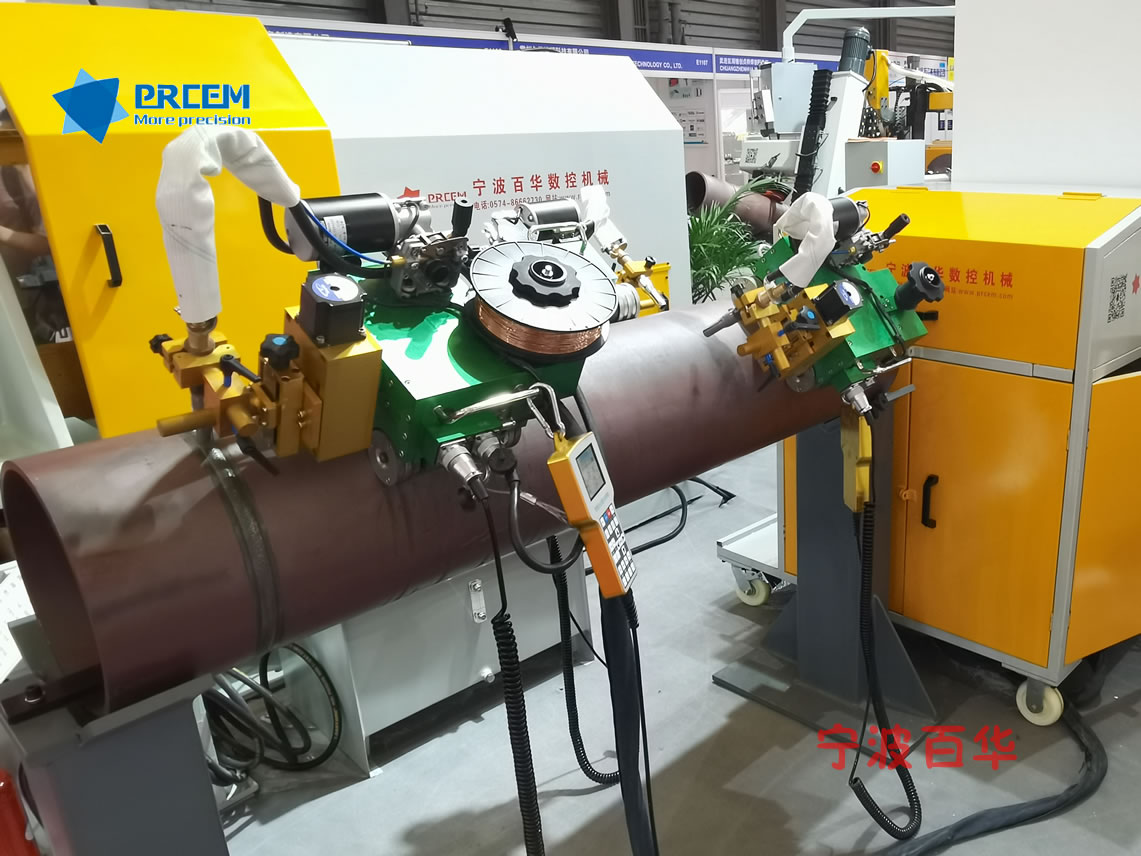

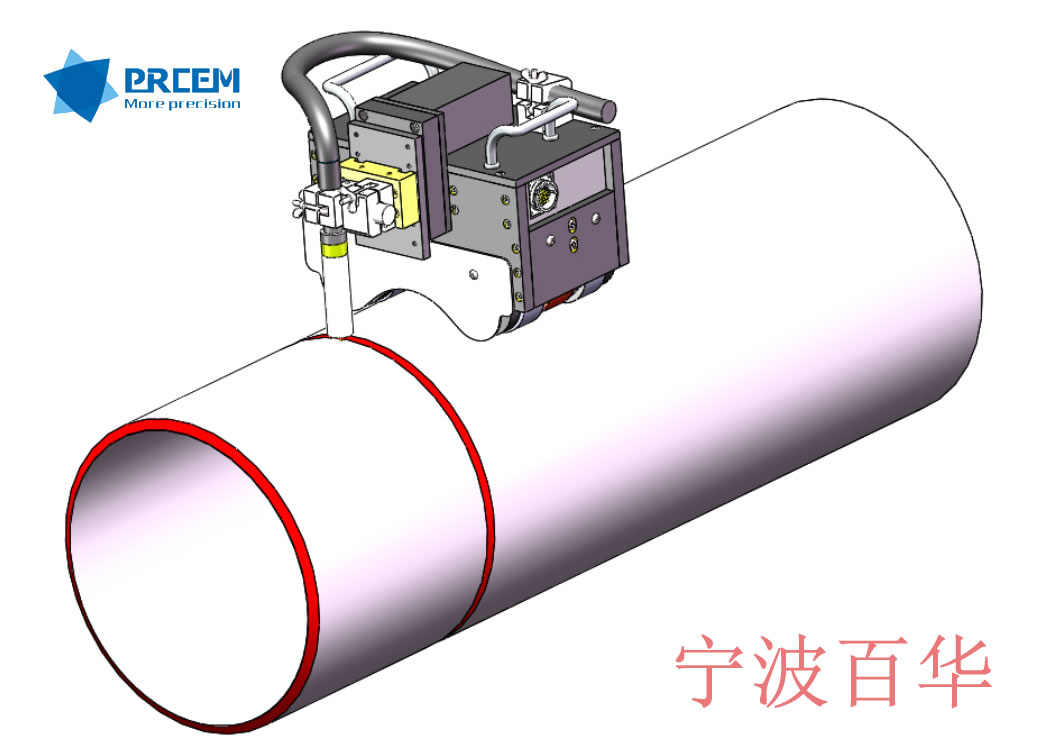

    BH-PAW-150 管道爬行焊接小車
    BH-PAW-150 管道爬行焊接小車
     框架主體由航空鋁合金制作，磁力爬行動力系統由恒扭矩電機驅動，具有驅動力大、輸出轉速平穩等優點，無論向下焊還是向上焊，均可保持爬行速度均衡。
     第四代負載驅動及吸附力比第三代更強
    X/Y兩軸數控?cái)[動系統
    X/Y兩軸數控?cái)[動系統
    X/Y軸具有步進驅動控制，X軸實現焊槍左右調節及焊接擺動控制，Y軸實現焊槍上下調節控制
    手持式智能遙控盒
    手持式智能遙控盒
    液晶顯示屏+智能防水軟按鈕，用于焊接程序的預設、顯示及參數微調
    數字化氣保焊接電源
    數字化氣保焊接電源
     瑞典伊薩MIG500或芬蘭肯倍X3-500A
    全位置專用送絲機
    集成一體
    （安裝于爬行焊接小車上）
       第四代機型特制送絲機安裝于小車上，結構更為緊湊，送絲更為平穩，提高焊接電弧穩定性，減輕設備整體重量
    全位置專用直柄焊槍

    集成一體
    （安裝于爬行焊接小車上）
        第四代機型特制焊槍安裝于小車上，無焊槍把線，送絲更為平穩，提高焊接電弧穩定性

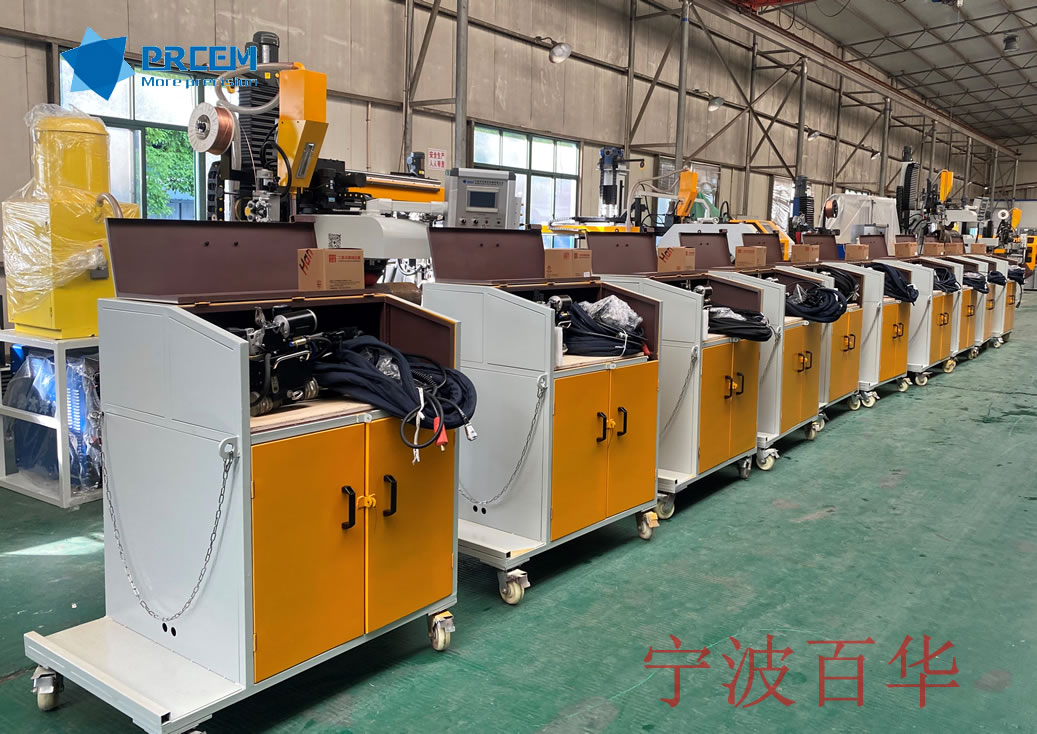

    移動式專用存放箱
    移動式專用存放箱
     用于存放焊接電源、小車等全部組件和工機具，方便現場管理及項目間倒運；車體底座裝有萬向輪，方便現場移動。
    送絲機至小車連接線
    焊機至小車連接線
     第四代機型線路更為簡化，方便現場使用
    焊機到送絲機的連接線
    無
    接地線
    接地線


    設備參數

    Ø    管道爬行自動焊接小車
    1)   爬行管徑：≥Φ150mm
    2)   結構形式：
    磁力無軌式或有軌式（焊接不可磁力吸附的材質）
    3)   小車行走驅動：
    恒扭矩電機+蝸輪蝸桿驅動
    4)   小車行走調速方式：
    液晶屏設定+軟按鈕調節
    5)   小車行走額定速度：330mm/min
    6)   焊接速度：100-300mm/min無極調速
    7)   左右擺動驅動：

    步進電機+高精密滾珠絲桿+直線滑軌
    8)   擺動軌跡：按焊接需要多種任意設定
    9)   擺動調節方式：液晶屏設定+軟按鈕調節

    ² 左右擺動調節行程：       80mm
    ² 擺動幅度單位：           0.5mm；
    ² 最大擺幅：               30mm;
    ² 擺動頻率：               范圍20－60次/分鐘；
    ² 停留時間(左，右)：       0－3秒；
    ² 擺動微調偏移當量：       0.1-0.5mm可設定

    10) 焊槍上下調節驅動：步進電機+行星減速機+直線滑軌
    11) 上下調節方式：液晶屏設定+軟按鈕調節
    12) 焊槍上下調節行程：分上下3檔，每檔30mm
    13) 小車重量：約26KG
    14) 使用焊絲規格

    第三代：Φ1.2焊絲，20公斤/盤；
    第四代：Φ1.2焊絲，5公斤/盤；

    注意：第三代全位置自動焊機的焊絲盤采用20KG裝規格，第四代全位置自動焊機采用5KG裝規格。

    15) 小車功率：約120W
    16) 驅動電源：直流24V
    17) 小車回轉空間尺寸：h≥350mm
