產品概述 主要參數型號規格：PPGW-12/16/24/32，適用管徑分別為DN40-300/DN40-400 /DN50-600/DN100-800
寧波百華公司所生產的管道加工裝備具有極強的實用性及可靠性，該PPGW系列壓輥式管道焊接中心是我公司專門為復雜管段的自動焊接開發的主要產品，用于管道的深度預制焊接，主要用于石油、石化、機電安裝及海工、造船等行業，可配備熔化極氣保焊、鎢極氬弧或埋弧焊實現管道的高速自動焊接。
設備組成：

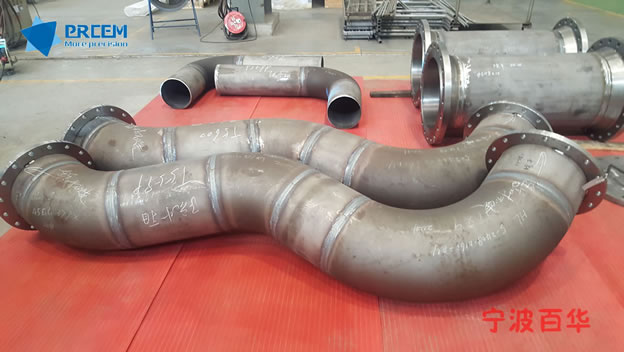

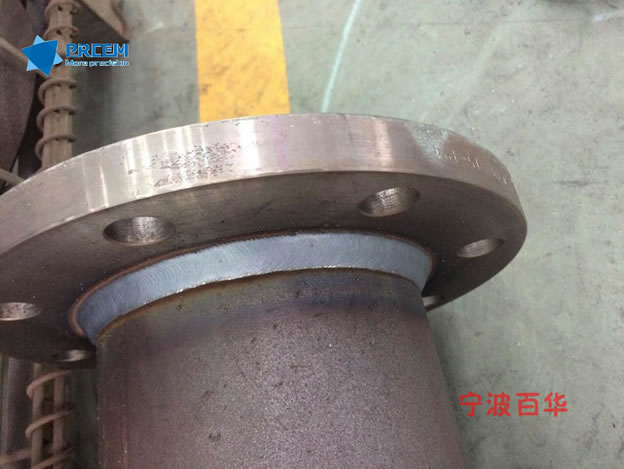

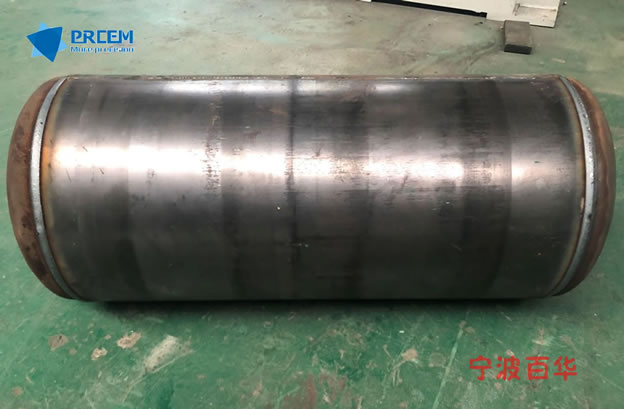

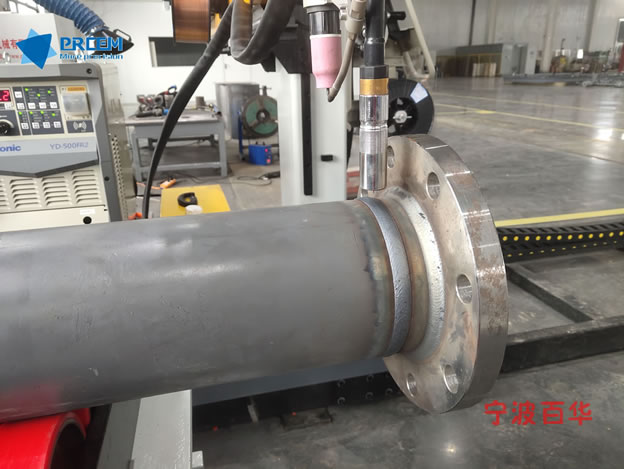

焊縫成行美觀無缺陷，滿足UT或RT檢測Ⅰ級或Ⅱ級焊縫合格率達98%以上； 滿足承壓試驗或沖擊、拉伸、彎曲等力學性能檢驗要求。
|
設備型號/名稱
|

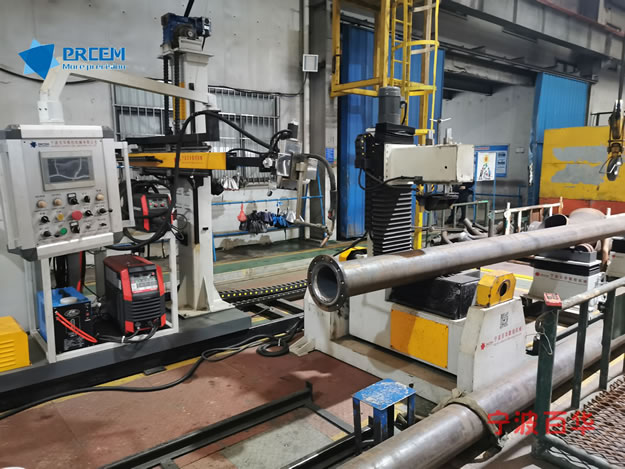

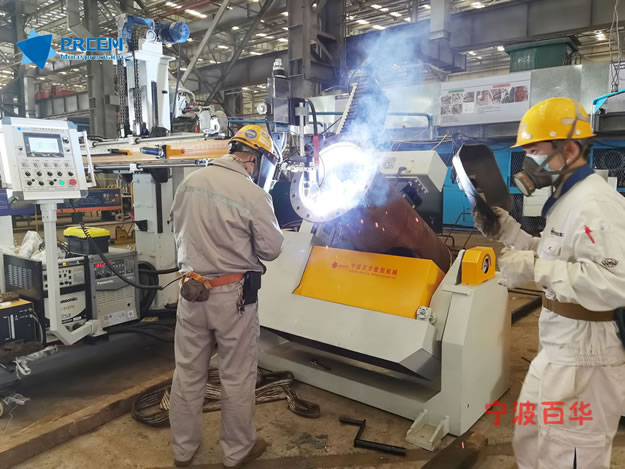

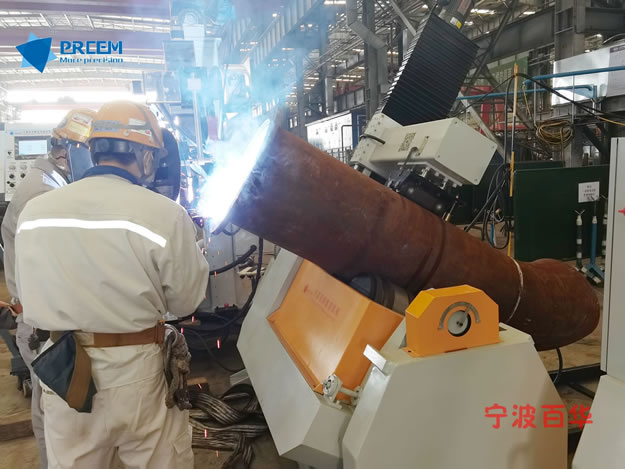

PPGW系列壓輥式管道自動焊接中心
|
|
|
焊絲直徑
|
TIG :Φ1.0、Φ1.2、1.6
CO2/MAG/MIG:Φ1.0、Φ1.2、1.6
SAW:Φ1.6-3.0（粗絲3.0-5.0）
|
|
|
焊絲盤規格
|
15kg或20kg盤絲
|
|
|
焊接速度（mm/min）
|
TIG:70-150；熱絲TIG：200-400
CO2/MAG/MIG:200-400；SAW:300-500
|
|
|
壓輥式變位機
|
變位方式
|
電動
|
|
傾斜角度
|
±45°
|
|
|
旋轉功率
|
2.2KW
|
|
|
旋轉力矩
|
24000NM
|
|
|
旋轉速度
|
0～800mm/min
|
|
|
懸臂焊接主機
|
懸臂上下升降方式
|
電動，功率0.75KW
|
|
懸臂上下升降行程
|
≮1000mm
|
|
|
懸臂前后移動方式
|
電動，功率200W
|
|
|
懸臂前后導向方式
|
齒輪齒條+高精密直線導軌
|
|
|
懸臂前后移動行程
|
≮800mm
|
|
|
數控線性擺動器（TIG/MIG）
|
結構組成
|
航空鋁合金主體結構，封閉式，防止煙塵進入
|
|
傳動結構
|
步進電機+高精密滾珠絲桿+進口直線導軌
|
|
|
擺幅單位
|
0.5mm
|
|
|
擺動行程
|
100mm
|
|
|
擺幅設置
|
0-30mm
|
|
|
擺動頻率
|
20－60次/分鐘
|
|
|
停留時間
|
0－3秒
|
|
|
氬弧焊弧長跟蹤系統（TIG選配）
|
功 能
|
當管子坡口不標準時，焊槍能實現自動浮動調節
|
|
AVC跟蹤速度
|
10～1000mm/min
|
|
|
AVC跟蹤靈敏度
|
＞±0.2V
|
|
