產品概述 主要參數型號規格
CTA-6B/12B/16B，適用管徑規格分別為φ34-168/φ48-325/φ60-426mm,B型主機自帶一體式數控定長輸送裝置;
設備簡介

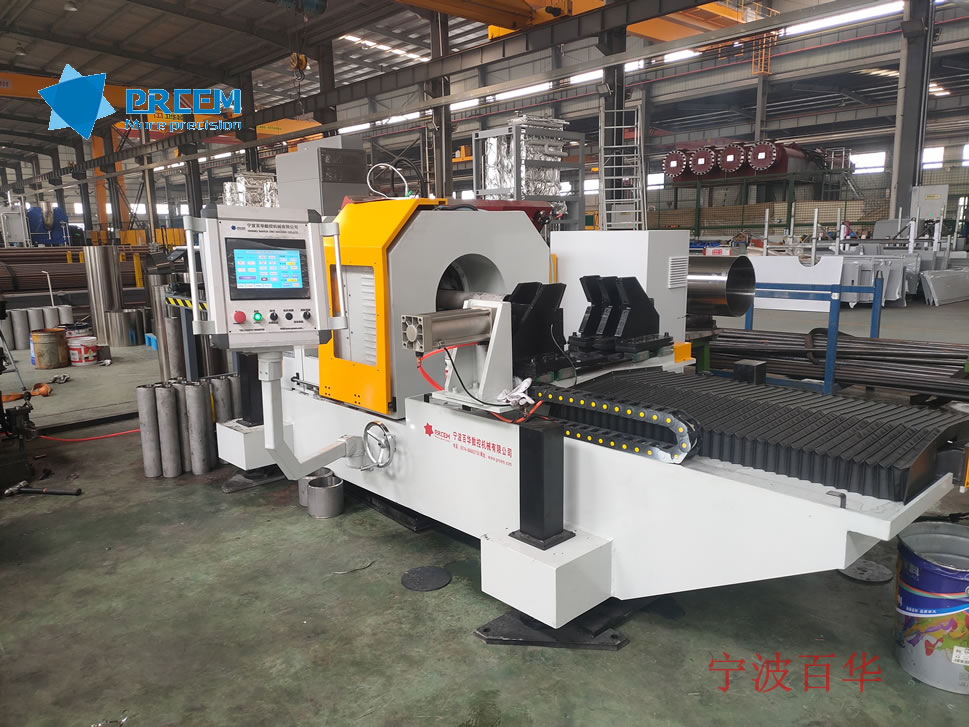

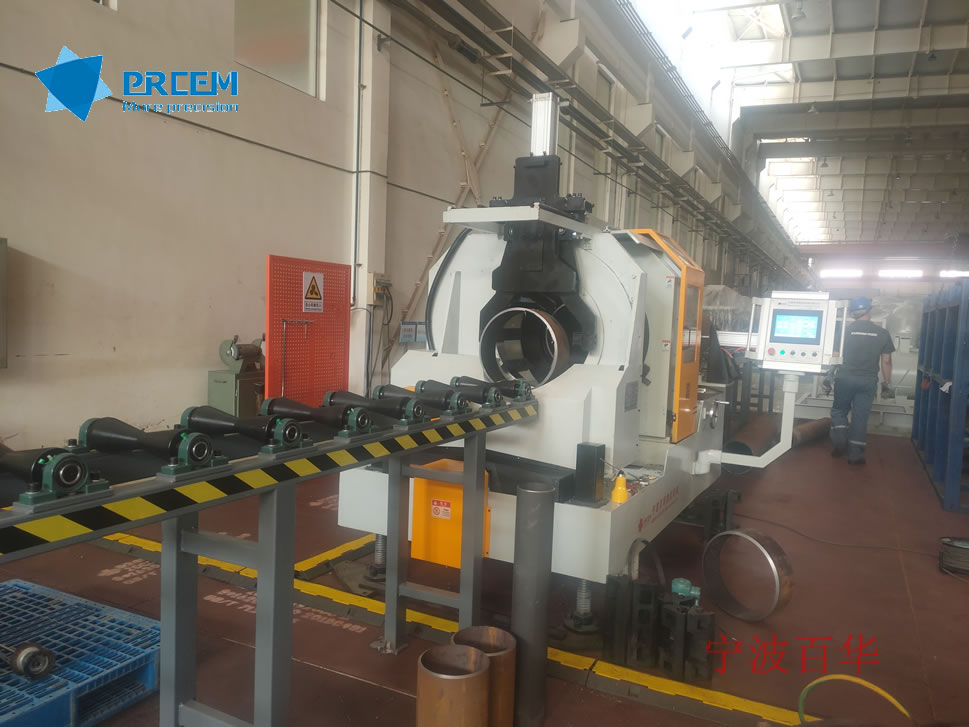

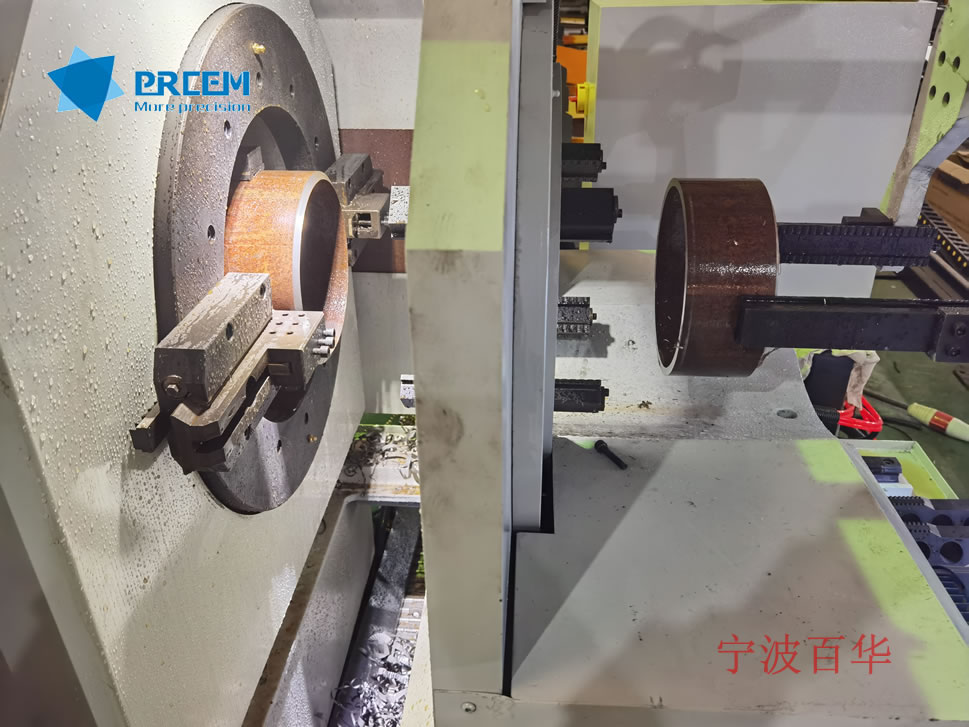

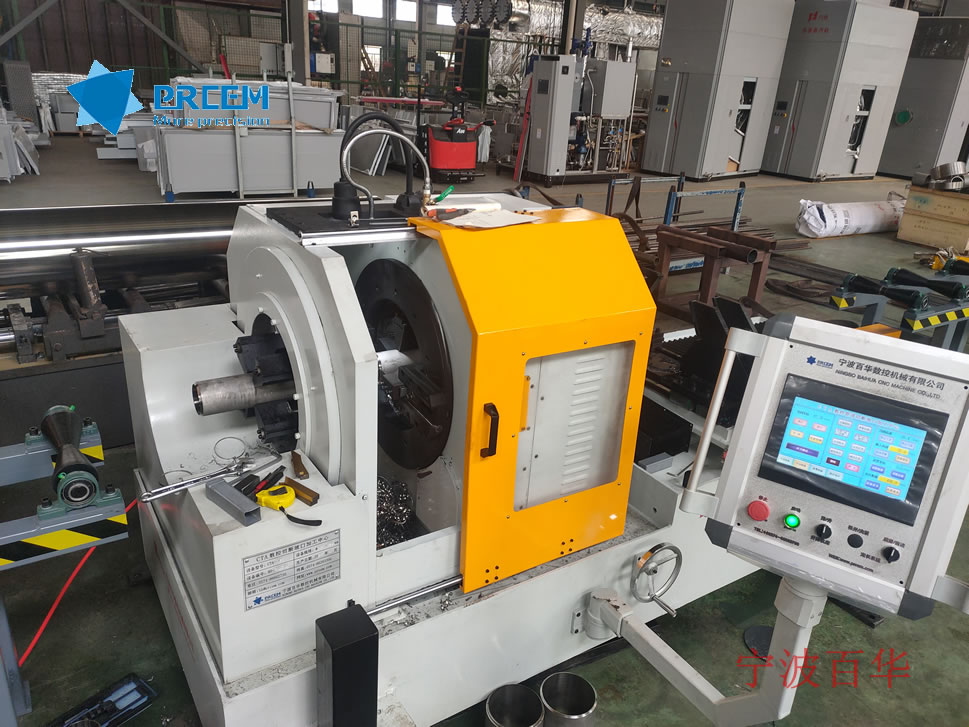

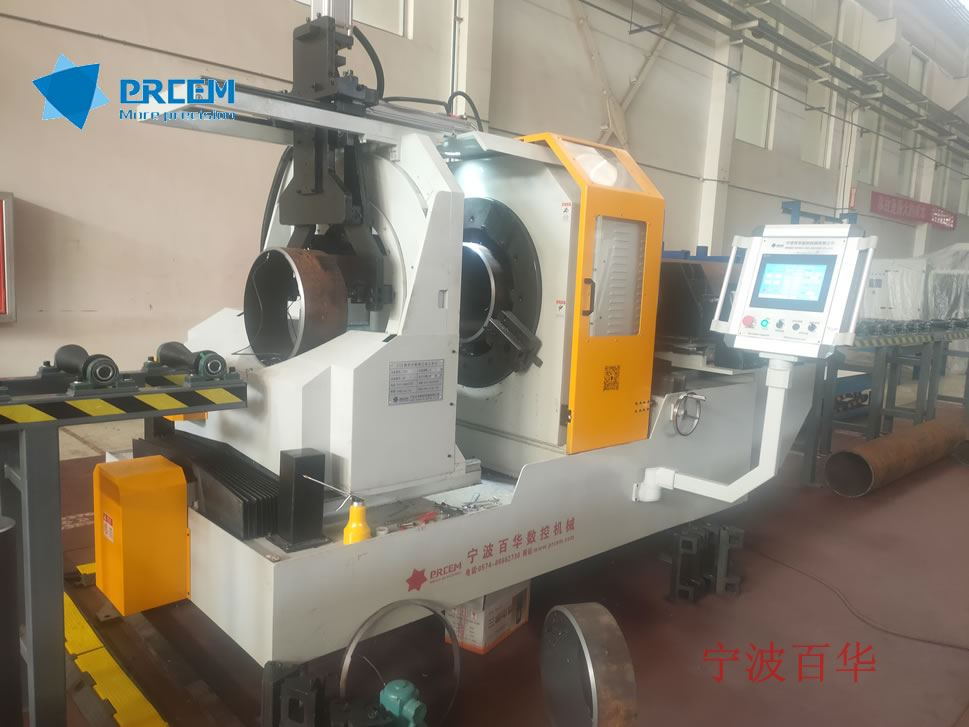

CTA數控定長管道切斷坡口機（B型）是新一代用于管道高速切斷坡口加工的設備，采用管材夾緊不動，一次進刀同時完成管道切斷和兩道坡口加工成型；由伺服電機驅動阿基米德螺旋盤轉動結合刀盤的快速旋轉實現刀具的精確自動進退刀。
該設備創新性的將管子自動定長和輸送功能與主機設計為一個整體，是大批量管道定長切斷坡口加工的不二之選，及適合單機適用，又適合于工廠化管道預制生產線在線使用。
可選配置
|
CTA數控定長管道切斷坡口機（B型） |
ACS管子輸送輥道（分輸入和輸出輥道） |
|
自動上下料系統（含擋料機構及翻料機構） |
成品管段自動噴碼系統 |
|
原材料放管架及成品放管架 |
其他特殊配置 |
注：采用模塊化設計，以上配置均可根據實際生產需要進行選擇或根據要求進行設計
| 型號 | CTA-6B | CTA-12B | CTA-16B |
| 參數 | |||
| 加工范圍 | φ34-168（δ2-30mm） | φ48-325（δ2-30mm） | φ60-426（δ2-20mm） |
| 主電機功率 | 4.0KW | 5.5KW | 7.5KW |
| 伺服進刀電機功率 | 400W | 400W | 400W |
| 刀盤轉速 | 55rpm | 50rpm | 50rpm |
| 加工進刀量 | 1-6mm/min | ||
| 進退刀方式 | 數控控制自動進刀，快速退刀 | ||
| 管材夾緊方式 | 電動或液壓可選 | ||
| 加工刀具數量 | 2把或3把 | ||
| 加工坡口型式 | Ｖ型/U型/雙V型 | ||
| 主機升降方式 | 重載電動升降底座 | ||
| 定長輸送方式 | 伺服電機、精密行星減速機+電動夾管機構+精密滾珠絲桿、直線導軌 | ||
| 適用材質 | 碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼等 | ||
