產品概述 主要參數規格型號：PHM-16/24/32/40/48，適用管徑分別為Φ40-426/Φ60-630/Φ60-830/Φ168-1020/
Φ219-1220mm；
切割工藝：可選□火焰 □等離子 □火焰、等離子
控制軸數：可選□三軸 □五軸 □六軸
控制軸數：可選□三軸 □五軸 □六軸
設備配置：
|
名稱及詳細配置 |
單位 |
數量 |
備 注 |
|

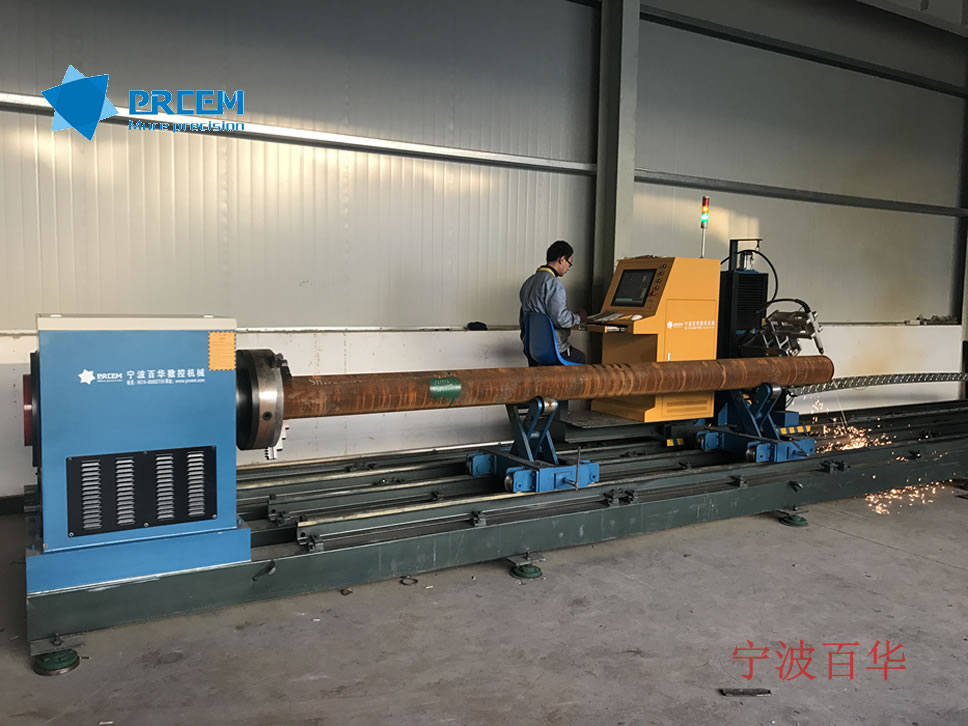

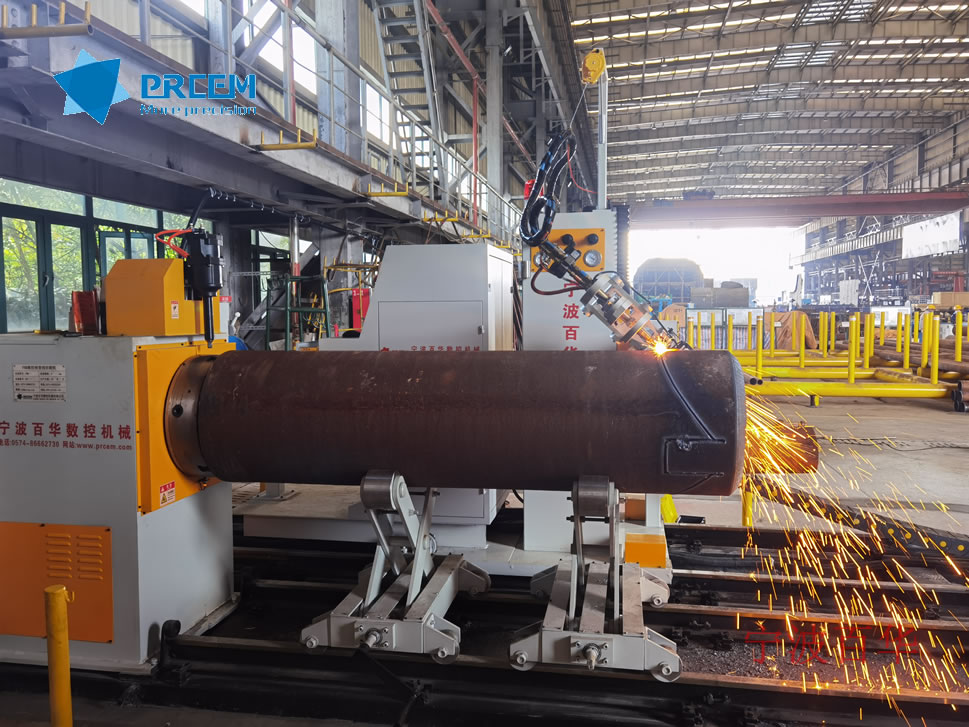

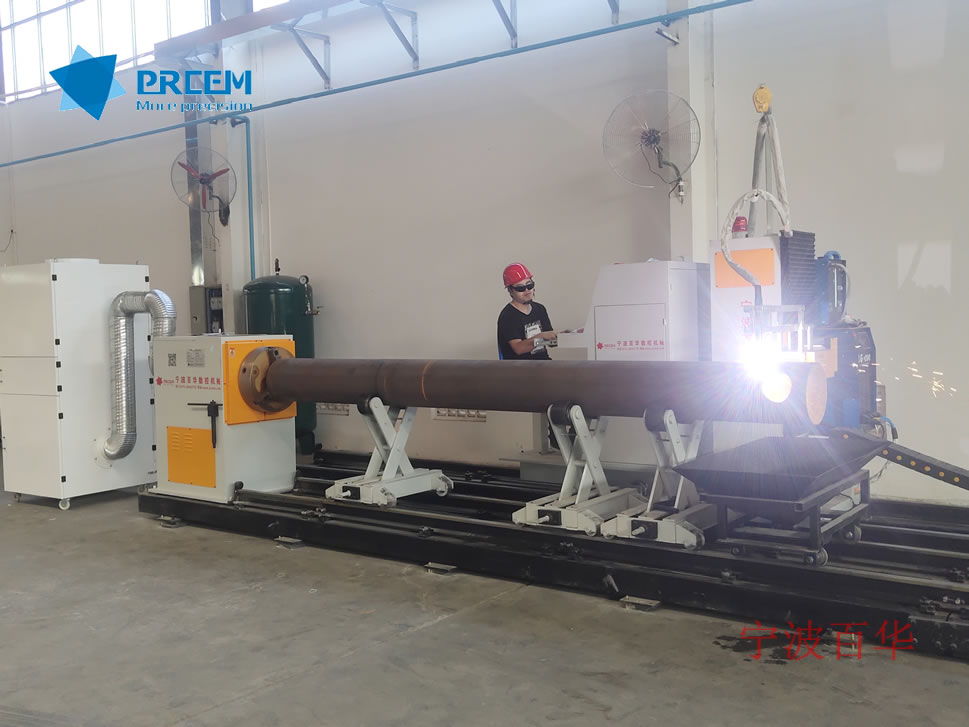

PHM系列管道數控相貫線切割機（標準型） |
|||
|
卡盤驅動主機 |
套 |
1 |
卡盤夾緊管端，松下伺服驅動360°無限回轉 |
|

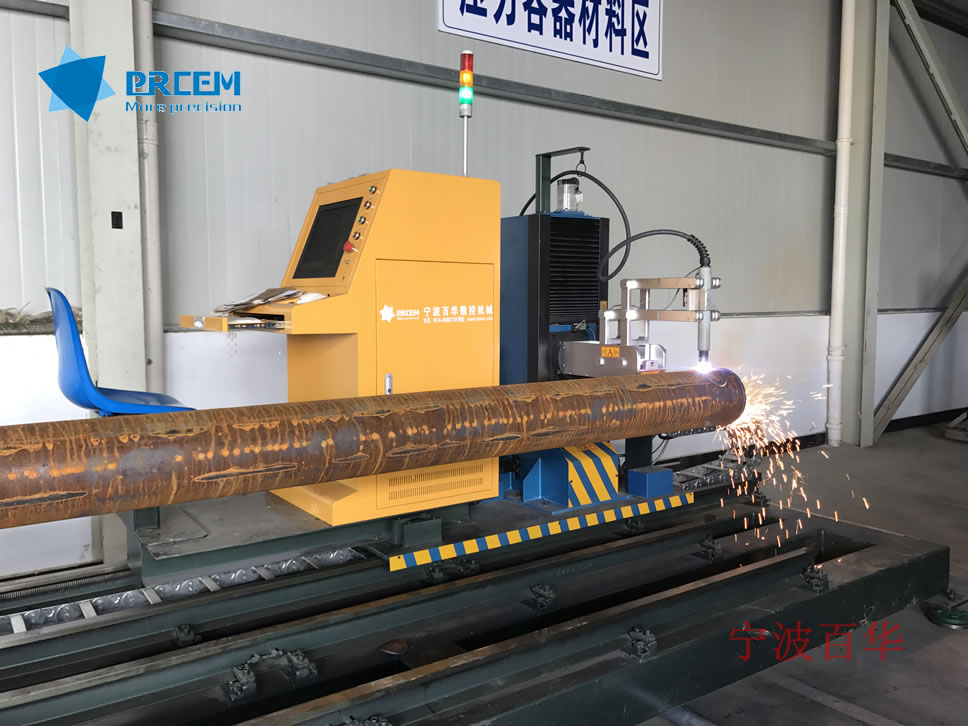

移動式切割臺車 |
套 |
1 |

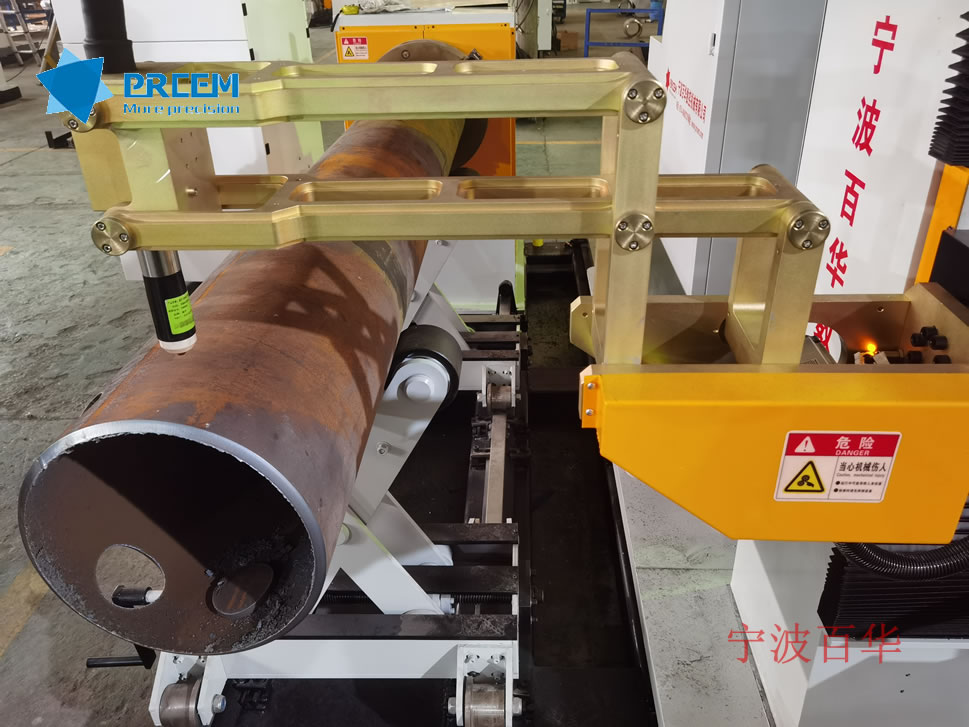

伺服電機驅動沿軌道軸向行走，滿足定長切割進度要求，切割橫臂可根據管徑大小自動升降定位，切割橫臂端部安裝有精密型鋁合金四連桿機構，實現聯動切割 |
|
工業電腦及套料軟件 |
套 |
1 |

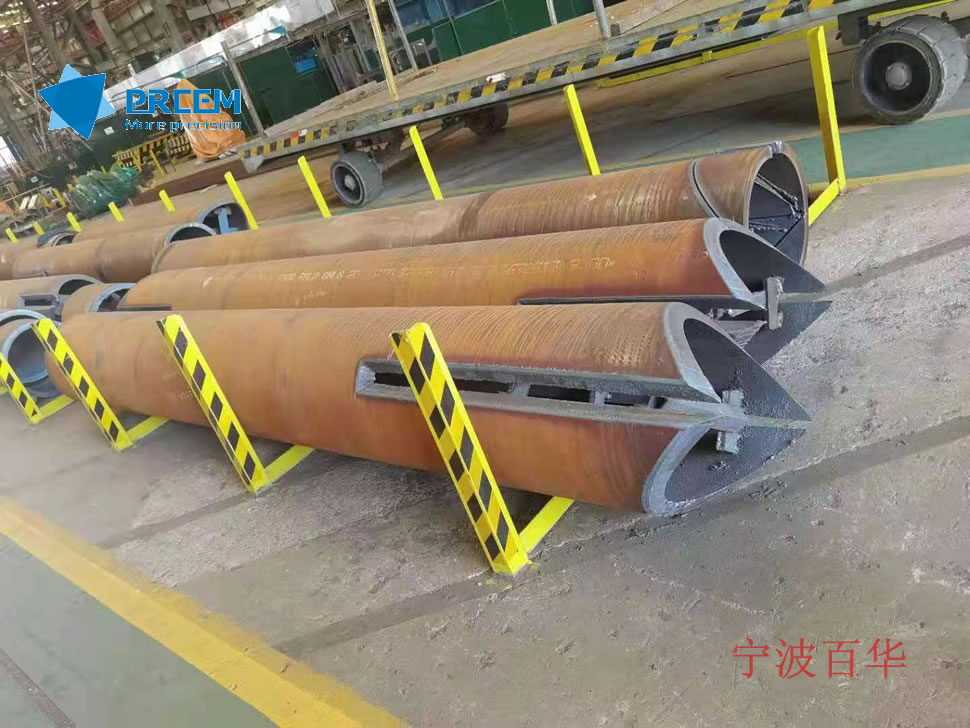

采用上海交大套料軟件；可進行管道定長切割、坡口、各種直交/斜交相貫線切割開孔、蝦米節切割等，內置各種切割形狀圖庫可選，或可通過U盤導入切割圖形 |
|
伺服驅動系統 |
套 |
5 |
日本松下，實現多軸動作聯動驅動 |
|
重型精密剛性底座 |
套 |
1 |
確保極高的行走精度又滿足整體的設備剛性，對安裝基礎要求較低，相對調平后膨脹螺栓固定即可 |
|
交叉式管道支撐架 |
套 |
2/3 |
滿足不同管徑的管材支撐，承載能力5T/臺 6米主機標配2臺，12米主機標配3臺 |
|
切割系統 |
套 |
1 |
火焰切割系統或等離子切割 等離子電源可選美國海寶或國產品牌 |
|

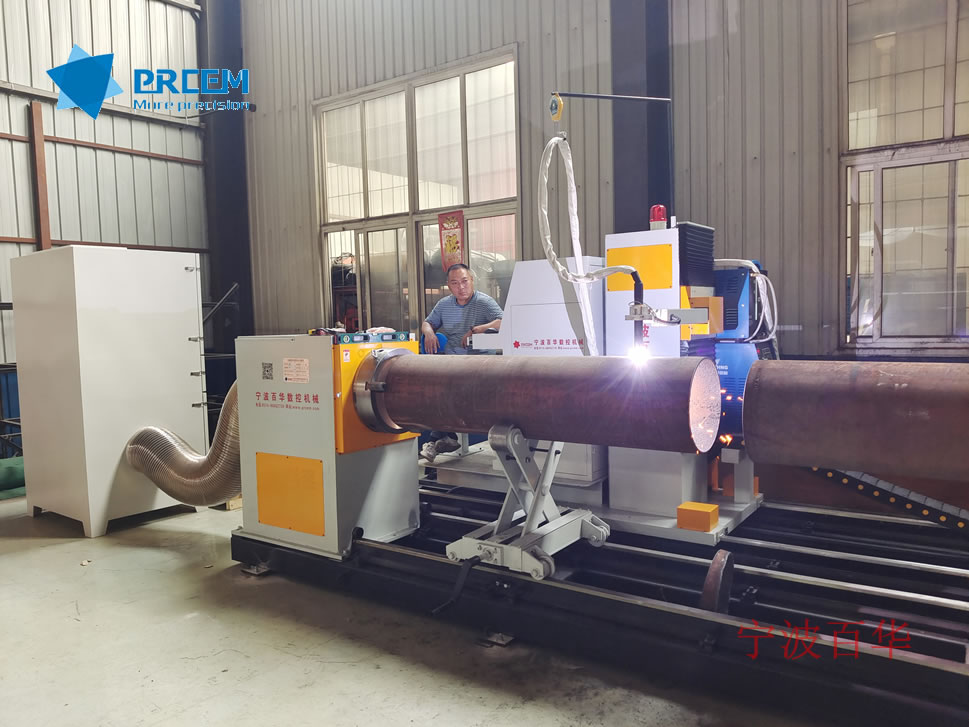

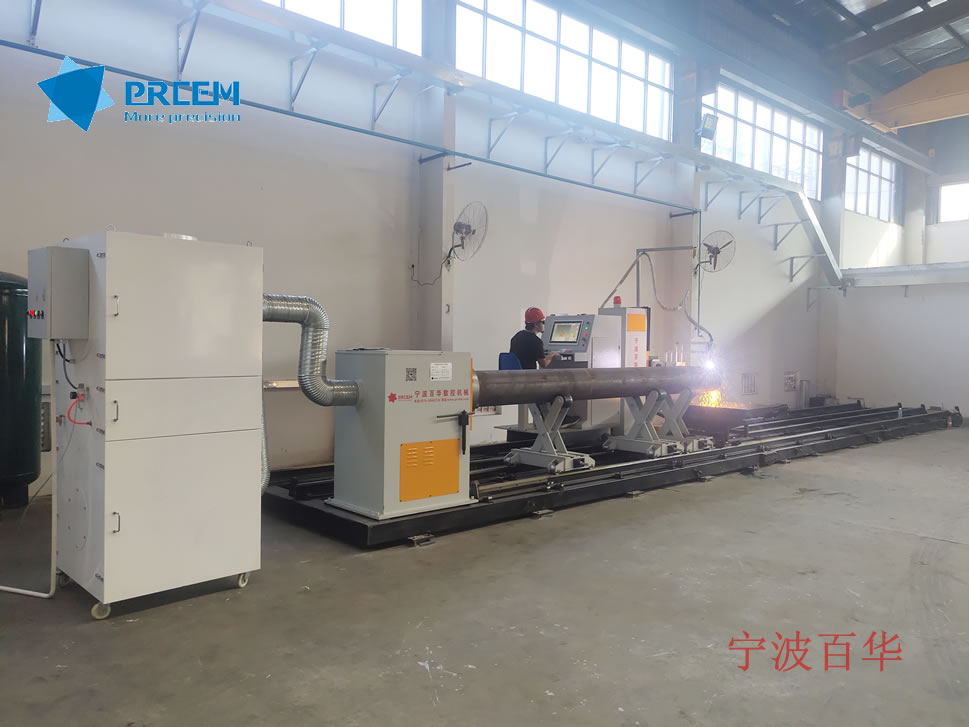

相貫線脈沖式濾筒除塵器 （選配） |
套 |
1 |
5.5KW，處理氣量5000-7000m3/h，濾芯數量9只 濾筒具有脈沖在線自動清灰功能 |
|
空壓機及儲氣罐（選配） |
套 |
1 |
排氣量1.0m³以上，壓力0.6MPa以上 |
|
卡盤氣動夾緊系統（選配） |
套 |
1 |
采用氣動驅動卡盤卡爪伸縮，實現管子的夾緊和松開控制 |
主要參數
|
編號 |
項 目 |
參 數 |
||||
|
1 |
設備型號 |
PHM-16 |
PHM-24 |
PHM-32 |
PHM-40 |
PHM-48 |
|
切割管徑 |
Φ50-426 |
Φ60-630 |
Φ60-830 |
Φ159-1020 |
Φ219-1220 |
|
|
2 |
切割方式 |
火焰/等離子 |
||||
|
3 |
有效切割工件長度 |
6000.0/12000.0 mm |
||||
|
4 |
切割速度 |
10～2000mm/min |
||||
|
5 |
移動速度 |
10～6000 mm/min |
||||
|
6 |
割炬軸向擺動角度 |
β=±45°（60°） |
||||
|
7 |
割炬徑向擺動角度 |
α=±45°（60°） |
||||
|
8 |
切割精度 |
角度≦1°，長度≦±1mm |
||||
|
9 |
卡盤夾緊裝置 |
手動扳手1套 或選配氣動夾緊裝置 |
||||
|
10 |
控制軸數 |
工件回轉（A） |
||||
|
割炬左右移動（X） |
||||||
|
割炬左右擺動（U） |
||||||
|
割炬徑向擺動（V） |
||||||
|
割炬上下移動（Z） |
||||||
|
仿形檢測（Z2） |
||||||
