產品概述 主要參數標準型號規格：PDM-6Ⅱ（φ34-168 ）；PDM-12Ⅱ(φ48-325 )；PDM-16Ⅱ（φ89-426） PDM-24Ⅱ(φ325-630),其他規格可訂制。
設備用途

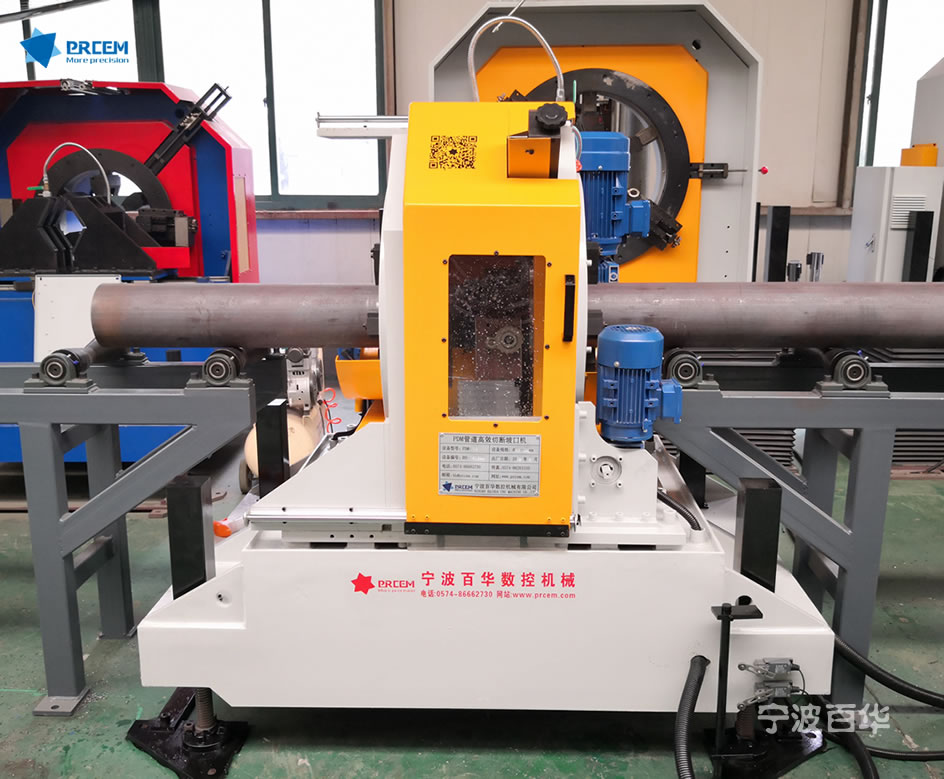

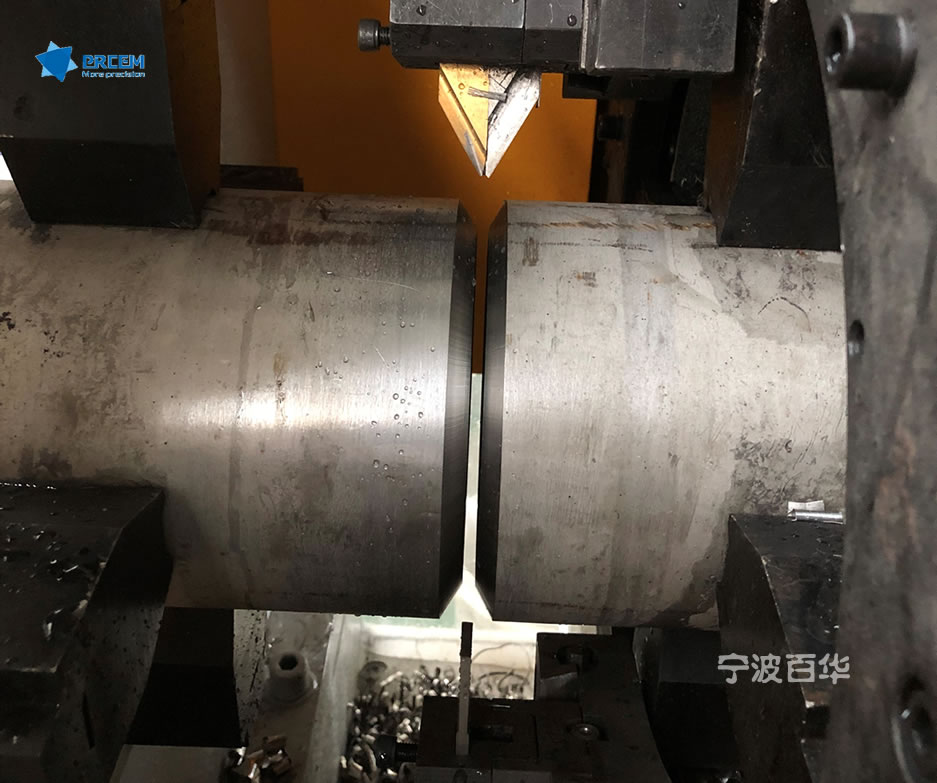

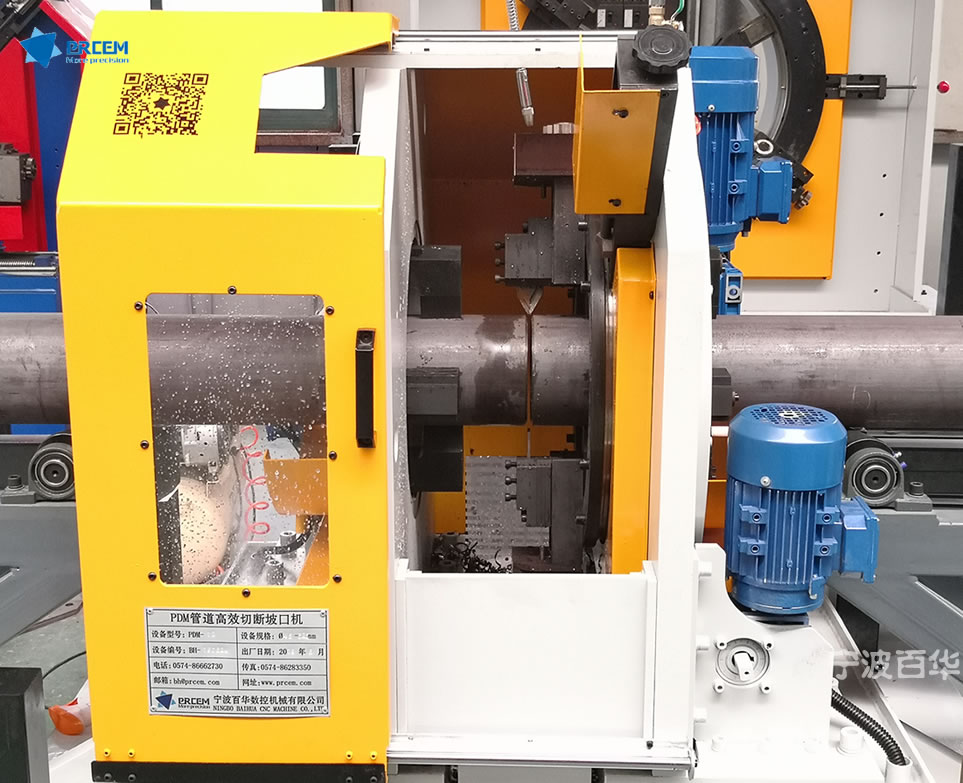

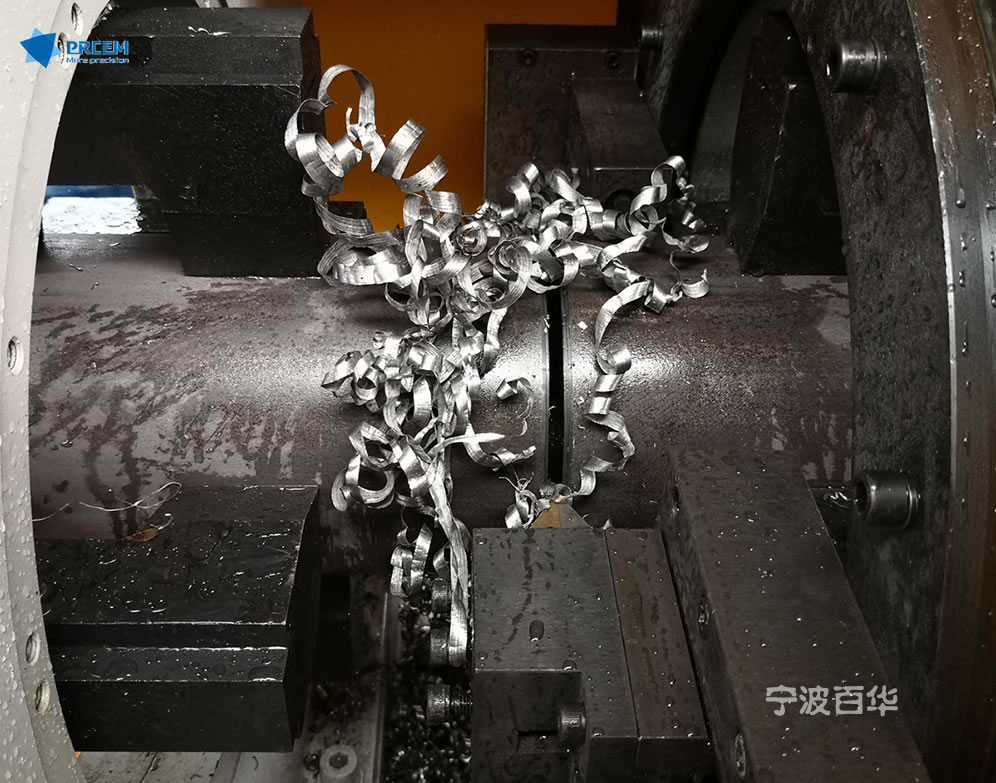

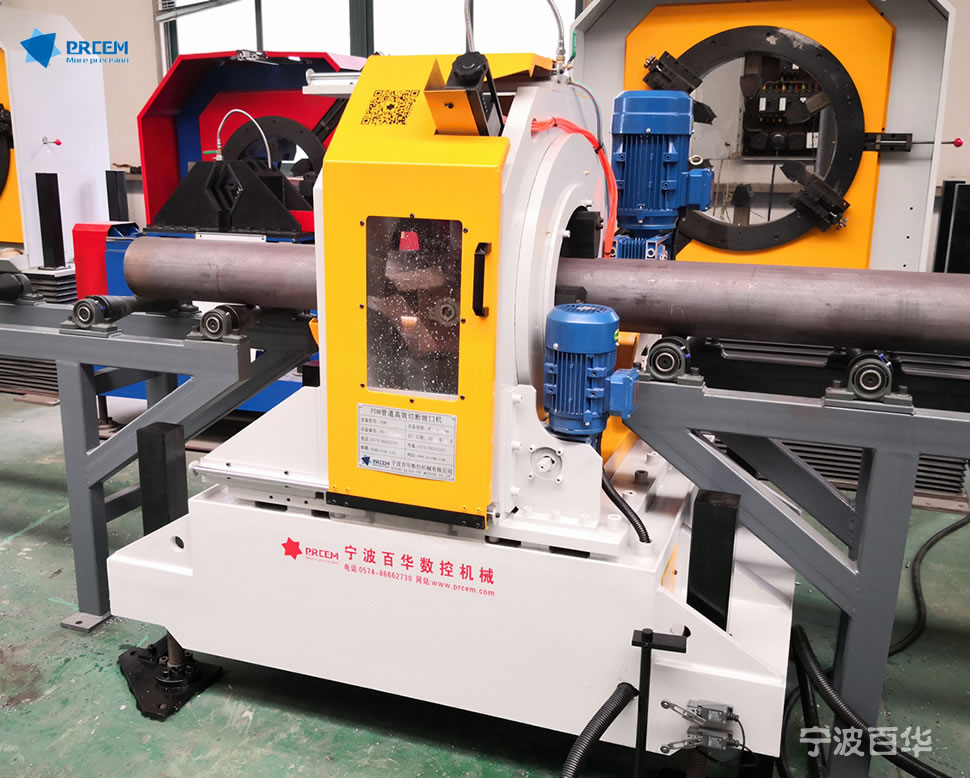

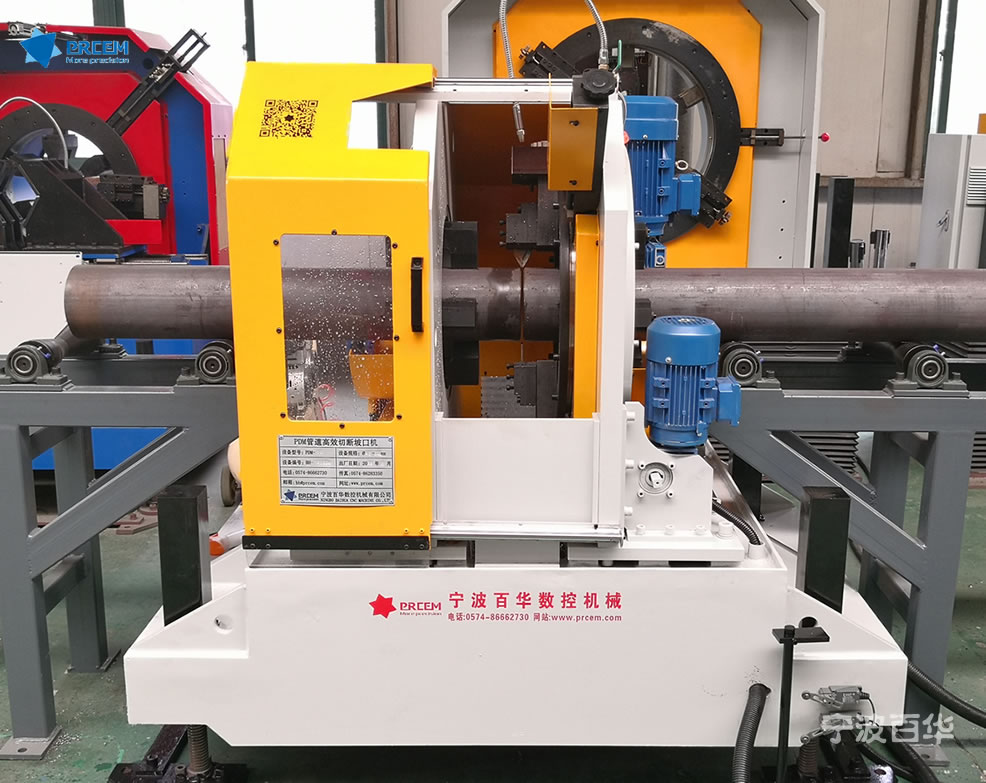

寧波百華公司所生產的管道切斷坡口機具有無可比擬的實用性及可靠性，該PDM系列管道高效切斷坡口機采用我公司研發的新一代獨特的自動進、退刀技術，操作簡單便捷,主要用于不銹鋼、碳鋼及合金鋼管道的切斷和坡口加工，一次加工可實現：①切斷+兩道坡口②切斷后一邊直口+一邊坡口 ③只加工管端坡口 ④只切斷，不坡口。
|
直徑
|
壁厚
|
材質
|
加工方式
|
加工進刀時間
|
|
|
3′
|
89mm
|
6mm
|
碳鋼
|
切斷+坡口
|
約2.0分
|
|
4′
|
114mm
|
8mm
|
碳鋼
|
切斷+坡口
|
約3.0分
|
|
8′
|
219mm
|
11mm
|
碳鋼
|
切斷+坡口
|
約4.0分
|
|
12′
|
325mm
|
13mm
|
碳鋼
|
切斷+坡口
|
約5.0分
|
|
型 號
參 數
|
PDM-6Ⅱ
|
PDM-12Ⅱ
|
PDM-16Ⅱ
|
PDM-24Ⅱ
|
|
適用管徑
|
φ34-168
|
φ48-325
|
Φ89-426
|
φ325-630
|
|
刀盤轉速
無極調速
|
0-50
|
0-40
|
0-40
|
0-25
|
|
主電機功率(KW)
|
2.2
|
4.0
|
5.5
|
7.5
|
|

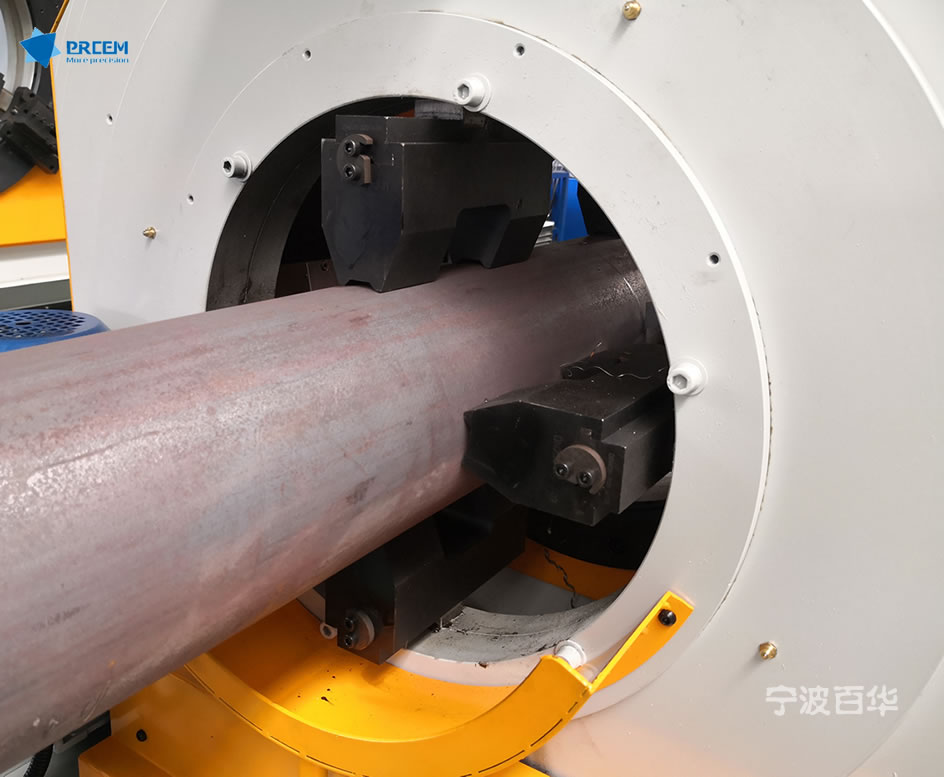

主夾緊系統
|
電動4爪/6爪自定心夾緊系統
|
|||
|
副夾緊系統
|
電動4爪/6爪自定心夾緊系統
|
|||
|
加工壁厚
|
3-25mm
|
|||
|
同時參與加工的刀具數量
|
2把或3把
|
|||
|
進退刀方式
|
自動工進進刀，自動快速退刀
|
|||
|
進刀速度
|
0.1~0.2mm/r
|
|||
|
退刀速度
|
約0.4mm/r
|
|||
|
刀具冷切方式
|
自動循環水冷
|
|||
|
坡口型式
|
Ｖ/Ｉ/Ｕ/雙Ｖ型(標配30°V型)
|
|||
|
適用材質
|
碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼等
|
|||
|
主機升降方式
|
電動四工位升降機同步升降
|
|||
|
管道支撐
|
①支撐托架+軌道 ②手動或電動輸送輥道，
注：輸送輥道可選配發黑鋼制滾輪或外包聚氨酯鋼制輥輪
|
|||
|
輸入電源
|
AC 380V 50Hz
|
|||
