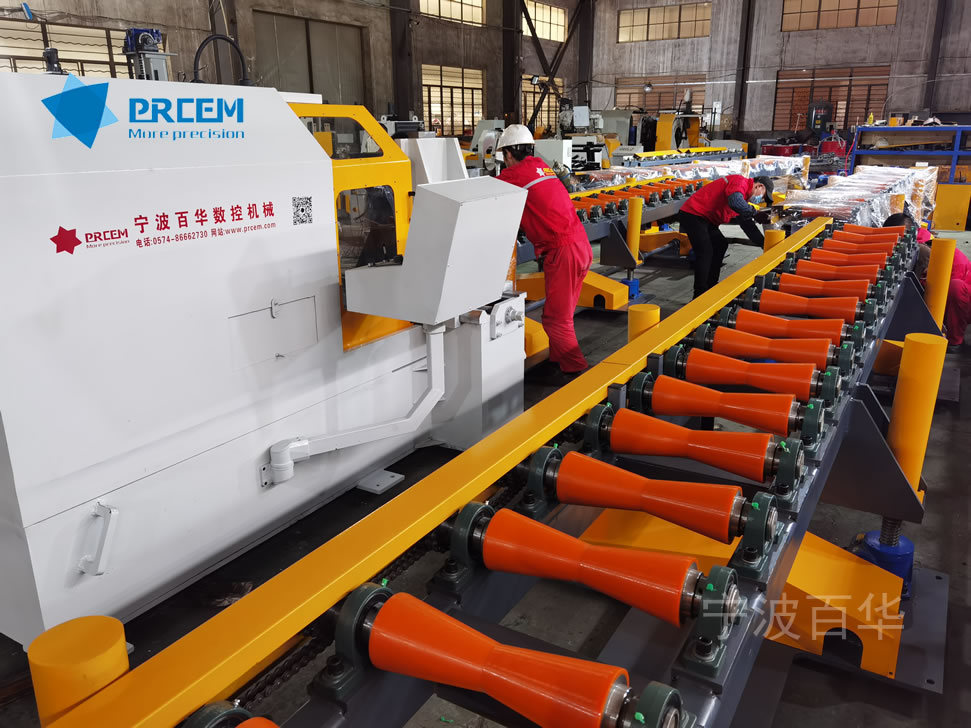

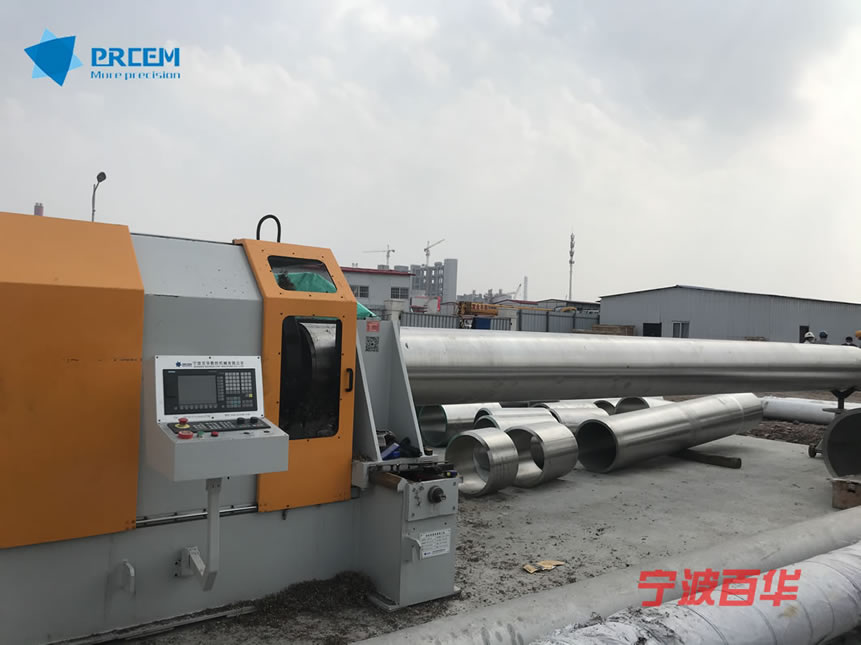

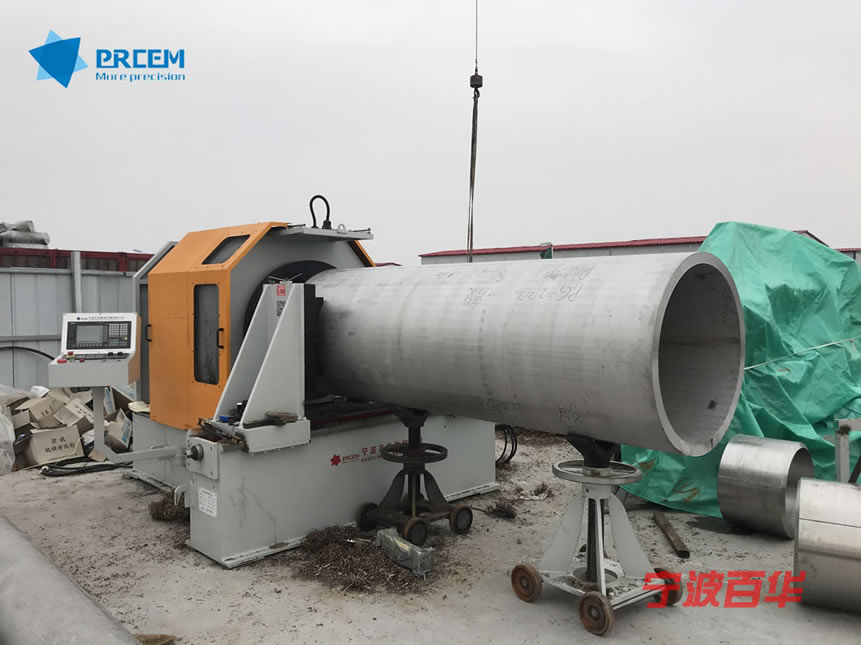

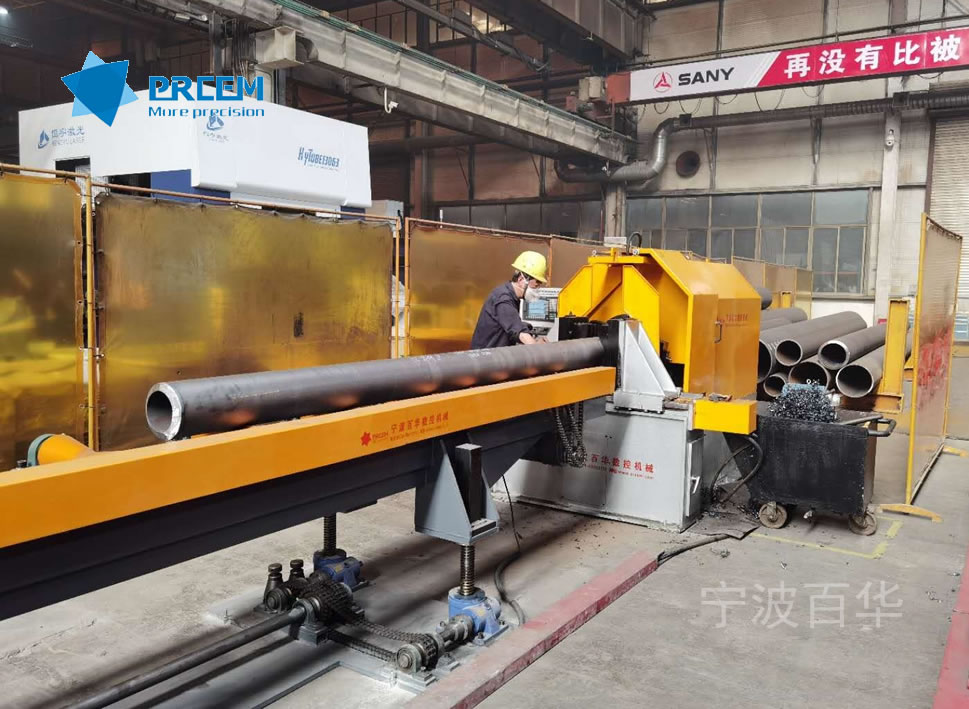

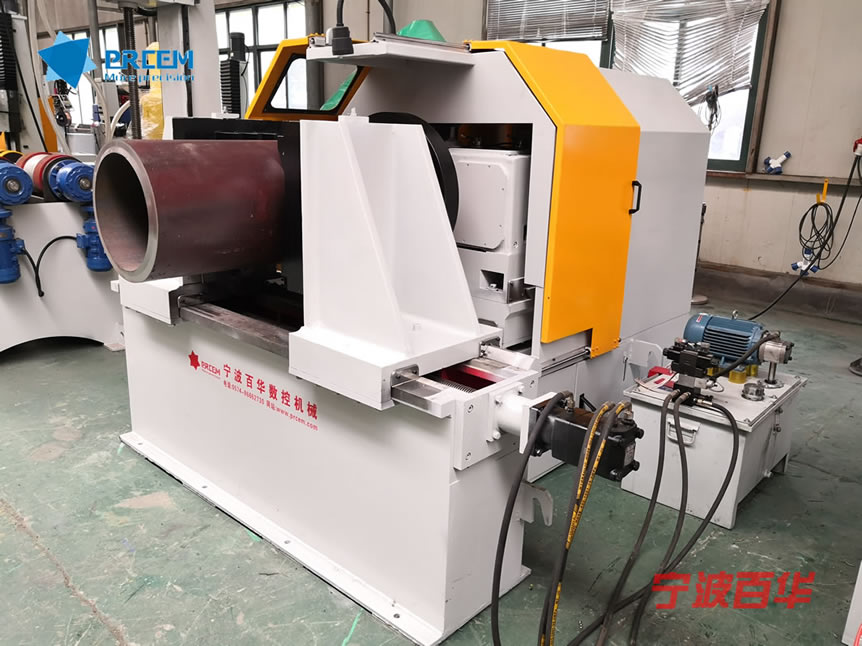

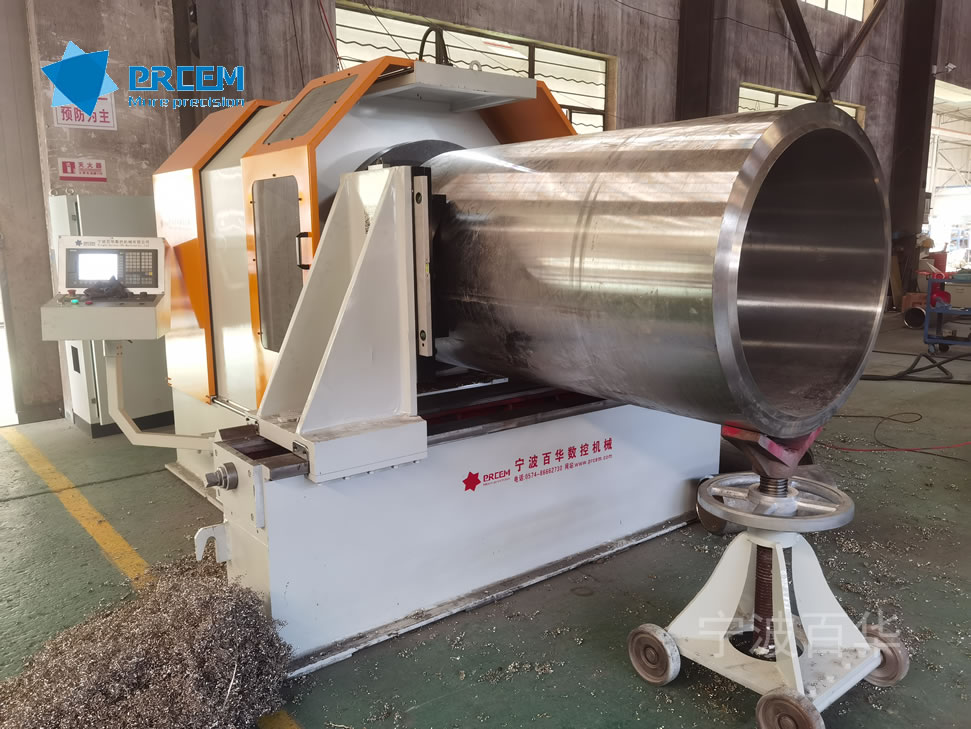

PEM數控管道高速坡口機（西門子）

  • 產品概述
  • 主要參數

    • 型號規格

    PEM-16(Φ60-426)/PEM-24(Φ108-630)/PEM-32(Φ219-830)/PEM-40(Φ325-1020)/PEM-48(Φ426-1220)

    PEM系列數控管道高速坡口機是寧波百華公司獨立開發研制的高效管道坡口機加工裝備。專門用于大批量工廠化管道預制坡口加工，該坡口設備在中國石化、中國化學、電建、鍋爐等行業等已批量運用。

    技術特點：

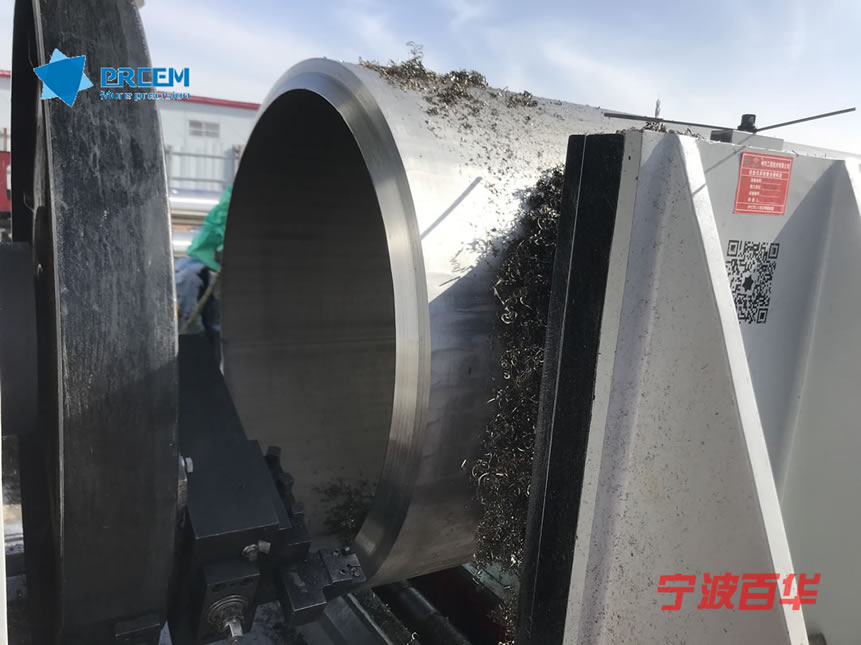

    工藝適應性廣：采用刀片冷切屑工藝，滿足各種金屬材質的管道坡口加工，無論各種碳鋼、不銹鋼、鎳基合金鋼、鈦合金、耐熱鋼、低溫鋼等均可實現高效加工，加工后不對管材自身材質產生影響。

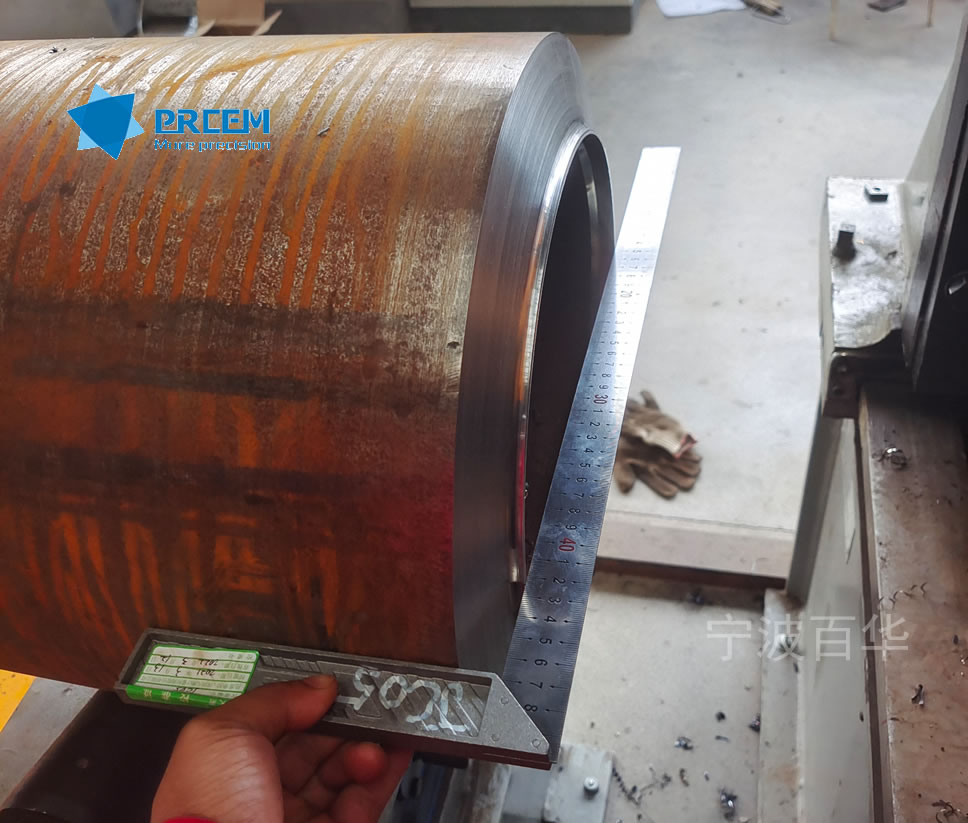

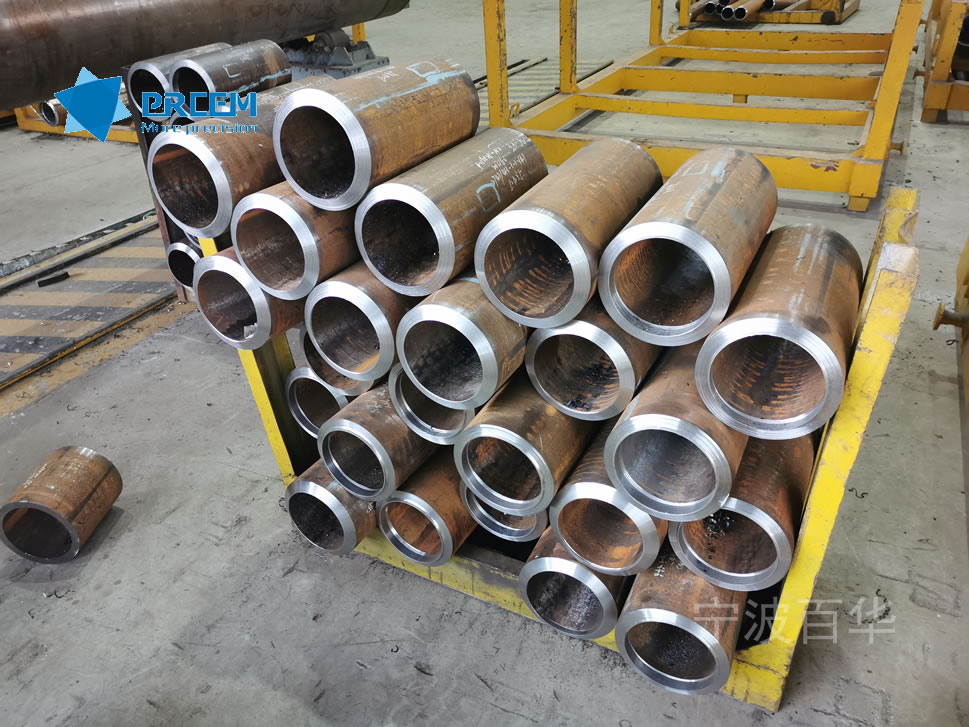

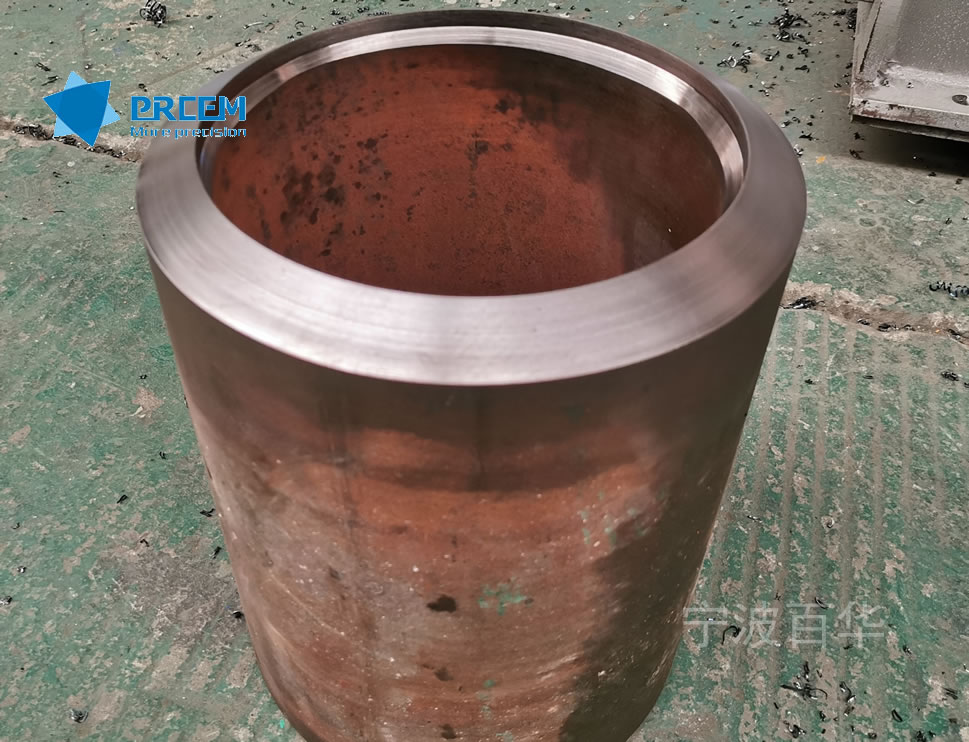

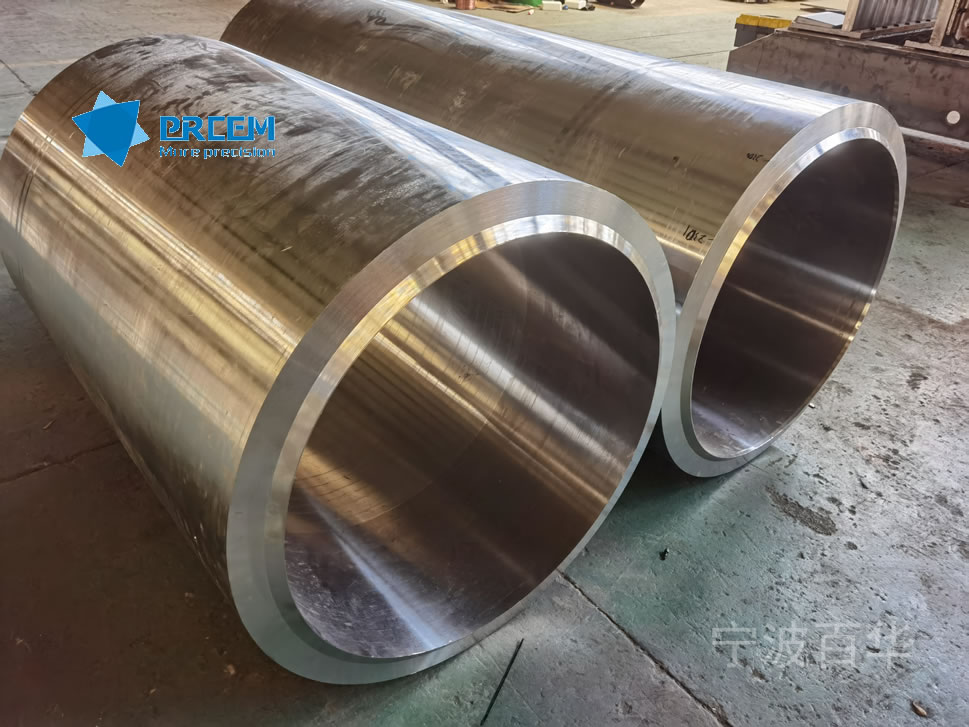

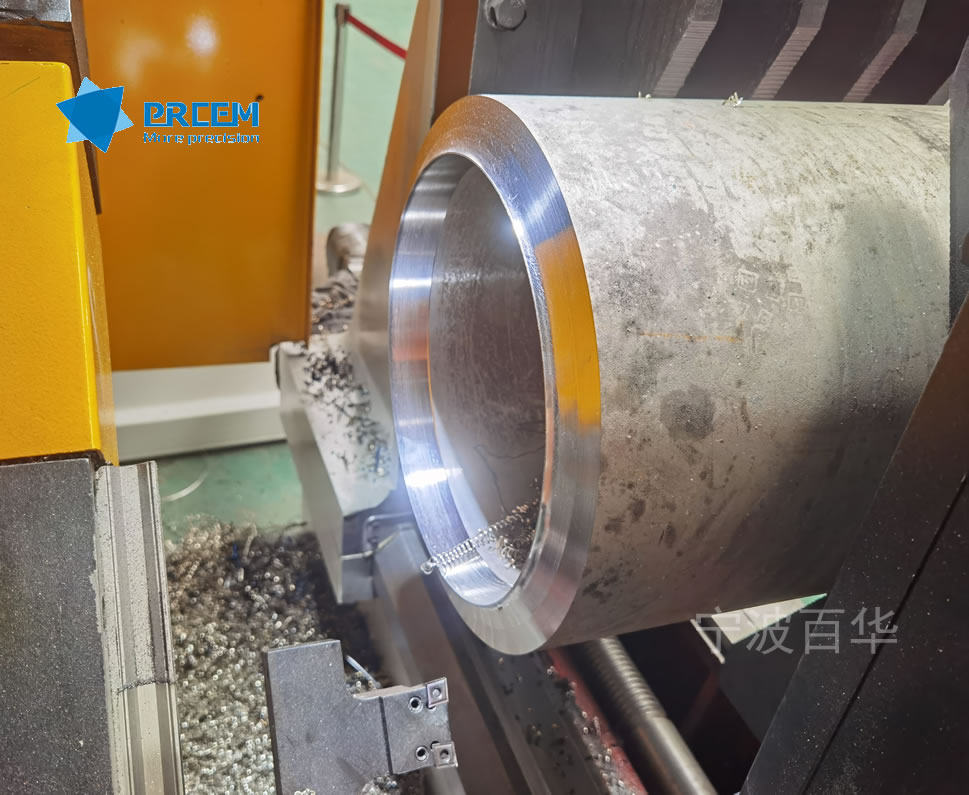

    加工能力強：無論各種坡口形式均能實現高效作業，如I型、U型、X型、V型、雙V型、雙V+U型及內坡口、內鏜（ASME標準，當管材錯邊量超過焊接允許的最大錯邊量時）等的全自動加工，包含但不限于以下坡口形式：

    加工精度高：進刀系統的X軸和Y軸均由德國西門子 伺服電機驅動，通過高精密行星減速機傳動，帶動坡口機動力頭及刀架滑座進行整個加工過程的X軸和Y軸兩軸聯動再加上刀盤回轉主軸（Z軸）的高速旋轉實現自動進退刀，確保極高的坡口加工精度；

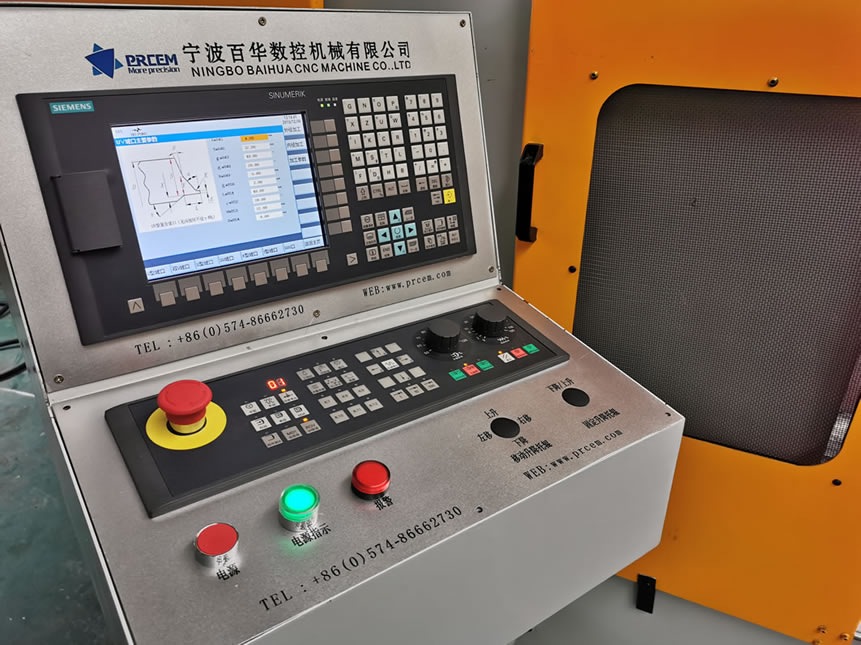

    加工智能化：采用德國西門子 數控控制系統，結合我公司研發部門二次開發的坡口加工圖形數據庫，操作人員只需選擇所需加工的坡口圖形并輸入管子壁厚、坡口角度、R角、鈍邊或內坡等參數后，系統自動生成加工G代碼，實現坡口形式到加工代碼的自動轉換，因此操作者只需選擇加工圖形并輸入坡口參數即可，無需專業編程，速學速會。

    加工效率高：無論管道壁厚壁薄及何種坡口形式，均可實現一鍵啟動全自動加工完成，坡口加工過程無需中間停機、無需換刀、無需人工干預，綜合效率＞1000寸徑/天。

    加工工藝可追溯性：系統內存空間大，可存儲200組以上加工工藝存儲空間，加工時可直接調用已有工藝，或可通過U盤導入導出加工工藝數據，或通過OPC/OPC UA標準協議進行通訊。

    加工過程監視：整個坡口加工過程可在顯示屏上動態顯示，能隨時觀察坡口狀態，如實時加工位置坐標、已完成的加工量、待完成的加工量等。

    使用成本低：采用市場上通用的標準機夾式硬質合金鋼刀片即可，無需特別定制，價格低廉可批量采購。

     設備參數：

    型  號

    PEM-16B

    PEM-24B

    PEM-32B

    PEM-40B

    PEM-48B

    加工管徑mm

    Ф60-426

    Ф108-630

    Ф219-830

    Ф325-1016

    Ф400-1220

    加工壁厚mm

    6-50

    10-150

    10-150

    10-150

    10-150

    主電機功率KW

    4.0

    7.5

    11.0

    11.0

    11.0

    徑向走刀伺服功率W

    400

    400

    400

    400

    400

    軸向走刀伺服功率KW

    1.5

    1.5

    1.5

    1.5

    1.5

    適用材質

    碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼、雙相不銹鋼、鎳基合金等

    坡口形式

    I、U、X、V、雙V、雙U型及內坡口、內鏜孔等各種基本型、復合型坡口

    坡口角度

    0-90°任意角度及圓弧角均可

    進退刀方式

    徑向伺服進退刀+軸向伺服進退刀，兩軸聯動數控控制。

    控制方式

    人機界面數字化輸入加工工件參數，程序自動運行完成加工

    工件夾緊

     液壓左右自定心夾緊

    管道支承

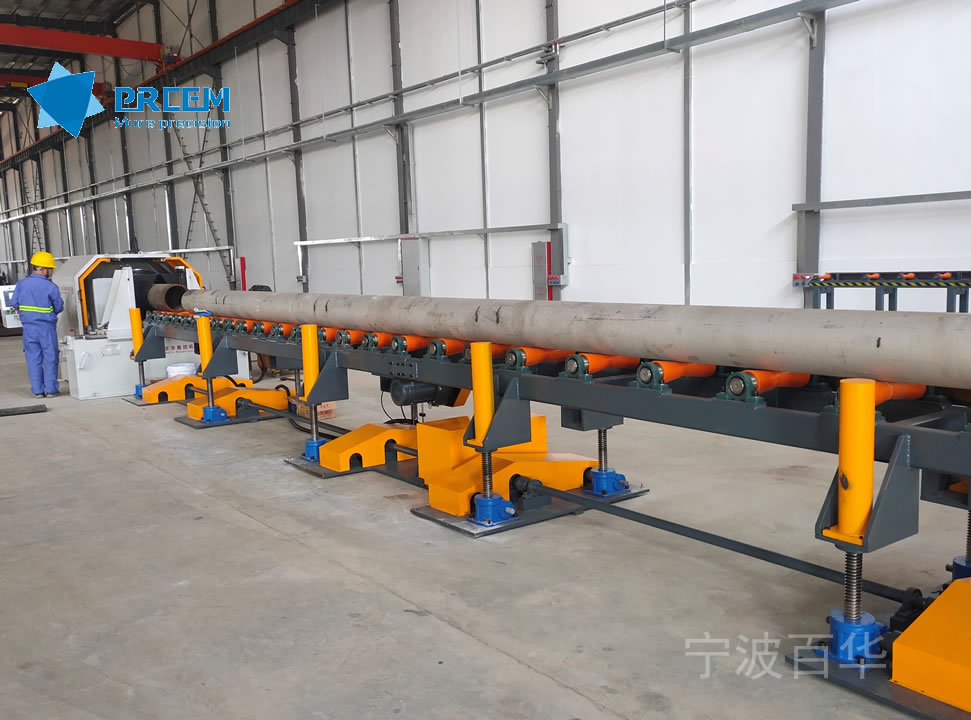

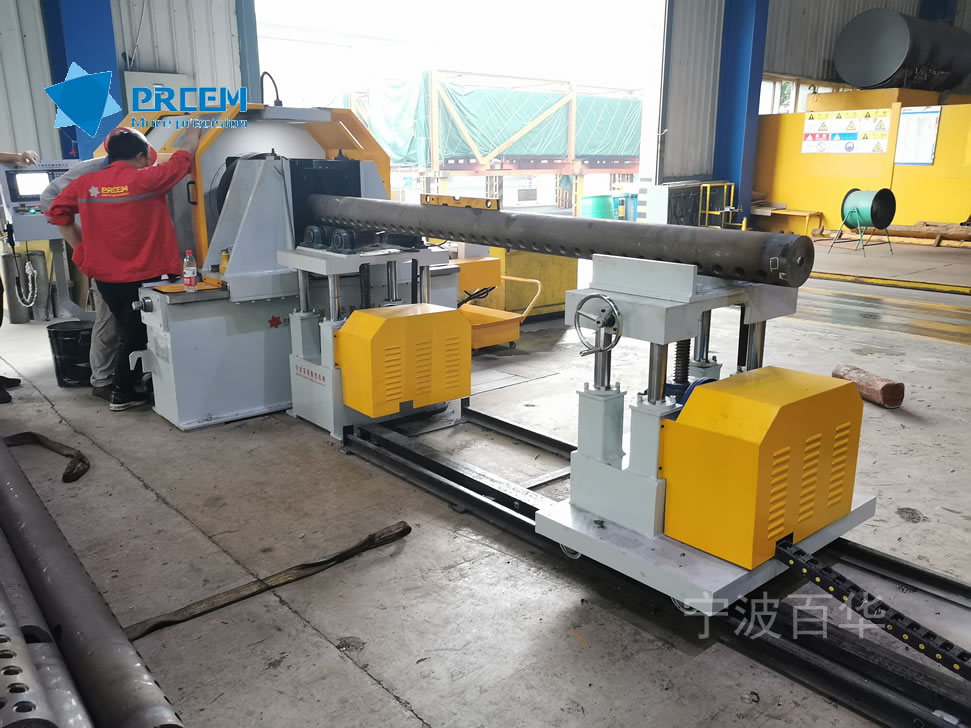

    升降支撐小車或選備自動升降輸送輥道，實現不同直徑管子的加工高度調節

    控制系統

    德國西門子或日本三菱控制系統

    輸入電源

    AC 380V  50Hz
