產品概述 主要參數焊接工藝：TIG或熱絲TIG
最小堆焊內徑：Ø50mm
可焊接材質：各種碳鋼、合金鋼、不銹鋼、鎳基合金、鈦合金等
設備配置
|
序號 |
部件名稱 |
數量 |
部件功能說明 |
|

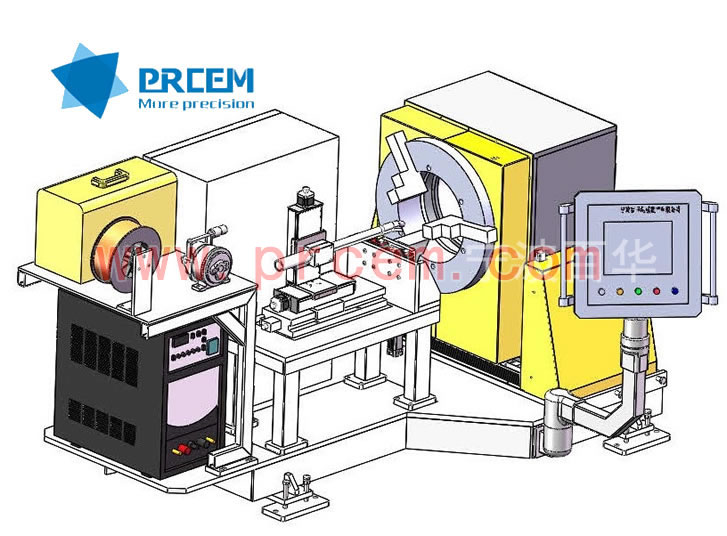

PSWM系列管子內壁堆焊機 |
|||
|
1 |

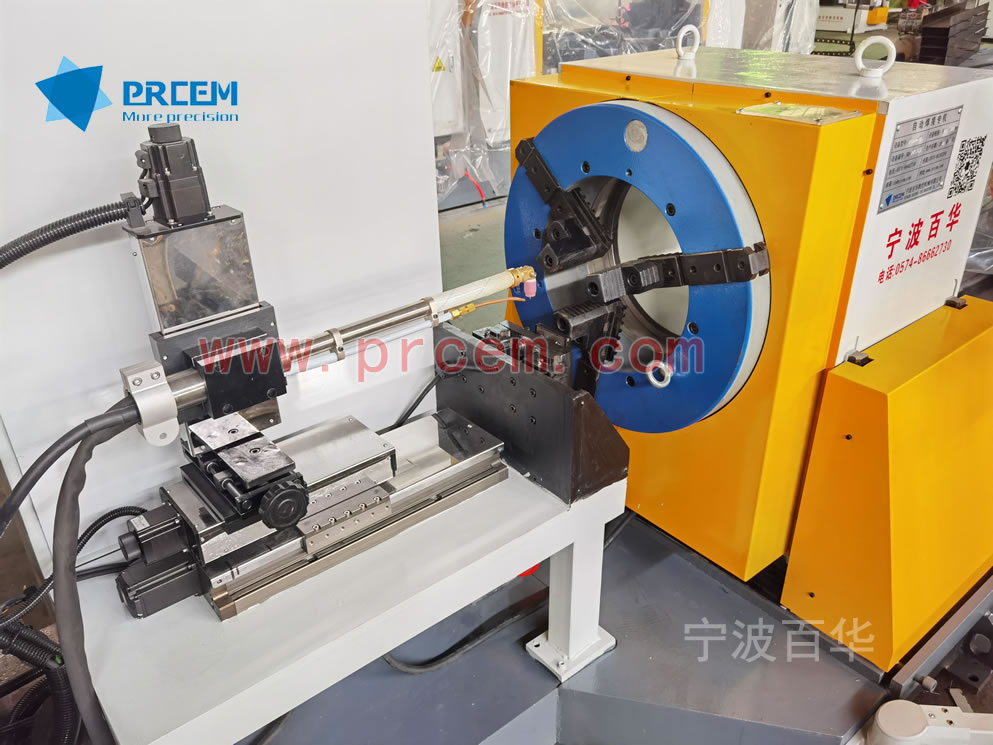

堆焊機夾緊回轉機頭 |
1套 |
采用氣動自動裝夾卡盤，自動夾緊/松開工件；卡盤機頭帶通孔，管子可以從中間穿過；卡盤機頭可電動升降滿足不同直徑管子高度調節；卡盤采用伺服電機驅動回轉，能精確設定旋轉速度、定位旋轉角度、圈數 |
|
2 |
整體式機座 |
1套 |
回轉機頭、焊接機頭、焊接電源、控制柜、操作箱等均集成于整體機座上 |
|
3 |
伺服移槍滑臺 |
1套 |
行程根據堆焊深度，采用伺服驅動精確定位焊接位置及控制堆焊長度（深度） |
|
4 |
焊接擺動機構
|
1套 |
采用步進電機控制，實現堆焊時焊槍的擺動焊接，靈活控制單道焊縫寬度，可設定擺寬、擺速、左右停留等 |
|
5 |
自動提槍機構 |
1套 |
采用步進電機控制，實現弧長跟蹤控制的焊槍升/降及多層焊接時焊槍的自動提升 |
|
6 |
PLC總控制系統 |
1套 |
內置焊接控制程序，實現自動焊接，含工業級控制柜、PLC控制器、電氣元件、電線電纜等 |
|
7 |
人機界面輸入系統 |
1套 |
輸入和顯示焊接工藝參數，只需輸入焊接工件信息即可開啟焊接 |
|
8 |
手持無線遙控盒 |
1個 |
用于焊接參數微調 |
|
9 |
AVC弧壓控制系統 |
1套 |
自動修正調整電弧高度，確保焊接過程電弧的恒定，實現高品質焊接 |
|
10 |
WSP焊接專家程序數據庫 |
1套 |
可預設、存儲、調用50組焊接工藝程序，實現一鍵式焊接 |
|
11 |
管端自動定位機構 |
1套 |
由氣動元件、感應器等零件組成，用于精確定位來料管的管端位置，為批量焊接時焊槍的重復定位提供統一的原點，提高批量焊接功效 |
|
12 |

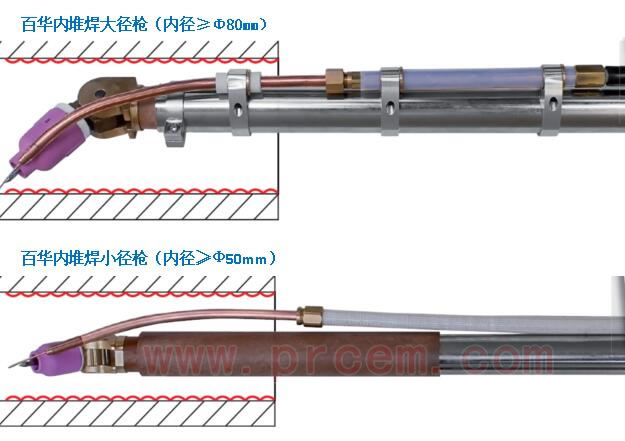

特制TIG焊堆焊焊槍 |
1把 |
特制耐高溫堆焊槍，滿足極小孔徑的內部焊接 |
|
13 |
TIG焊接電源系統 |
1套 |
可選擇松下、林肯、弗尼斯等高品質焊接電源 |
|
14 |

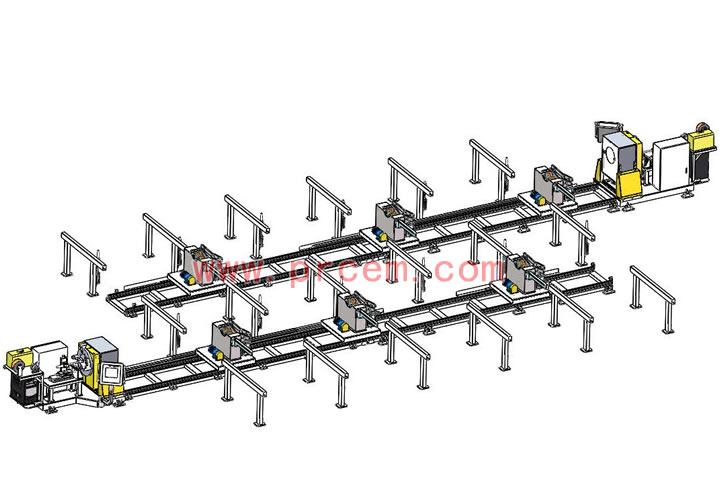

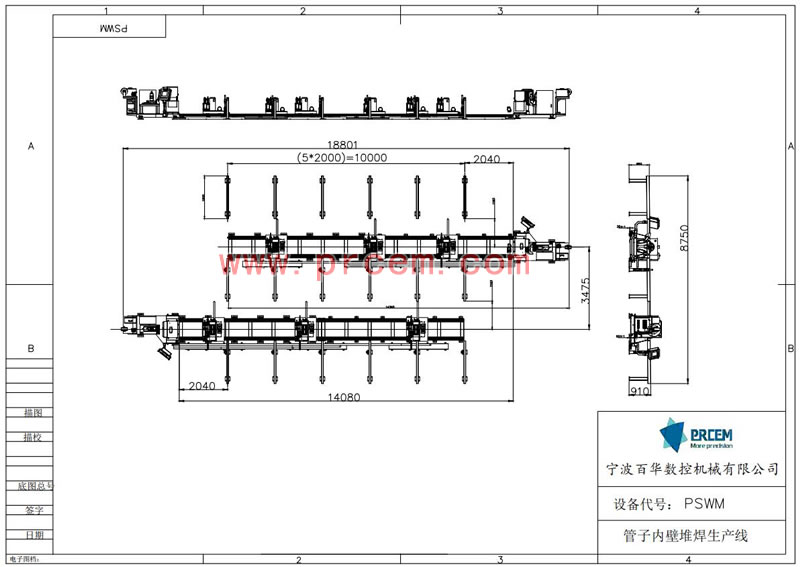

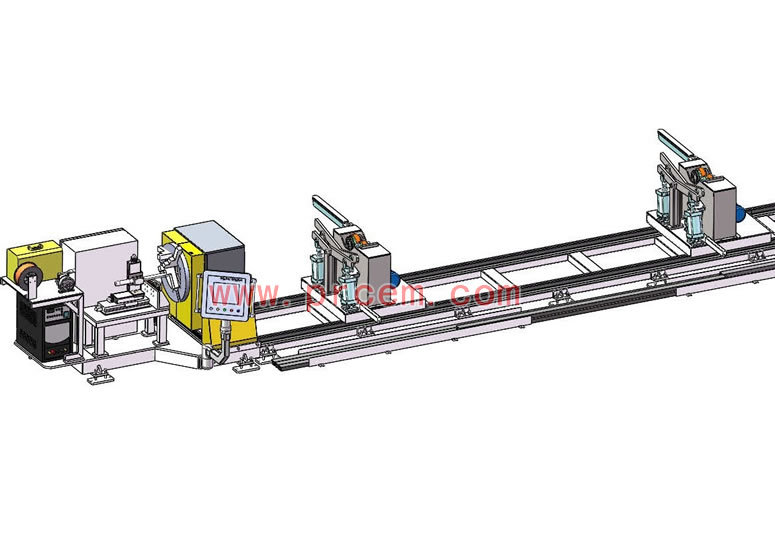

物流輸送車系統 |
1套 |
由2或3臺物流輸送車+重軌軌道組成，用于支撐管子并負責將管子焊前送入\焊后送出主機 |
|
15 |
其他配置 |
\ |
可選擇自動上管、自動下管系統、存放料架等 |
主要參數
|
項 目 |
參 數 |
|
焊絲直徑 |
φ1.0或1.2mm（實芯焊絲） |
|
堆焊層厚度 |
≤3mm（單層），可多層焊接 |
|
堆焊深度 |
按要求定制 |
|
焊槍冷卻方式 |
強制水冷 |
|
焊縫成型方式 |
環形堆焊或螺旋堆焊 |
|
卡盤驅動電機 |
伺服電機，功率750W |
|
卡盤轉速 |
0-7.5r/min |
|
工件夾持方式 |
氣動自動夾緊/松開，程序聯動控制 |
|
卡盤升降方式 |
電動，功率750W |
|
升降速度 |
435mm/min |
|
卡盤中心高 |
833mm-1043mm |
|
伺服移槍滑臺 |
鋁合金結構，由伺服電機+高精密滾珠絲桿+進口直線導軌傳動； 伺服電機功率200W，行程按堆焊深度 |
|
焊接擺動機構 |
鋁合金結構，由步進電機+高精密滾珠絲桿+進口直線導軌傳動； 調節行程120mm；擺寬0-30mm；擺動頻率20-60次/min；停留0-3s |
|
提槍機構 |
鋁合金結構，由步進電機+高精密滾珠絲桿+進口直線導軌傳動；調節行程120mm |
|
AVC弧壓控制系統 |
跟蹤速度10～1000mm/min，跟蹤靈敏度＞±0.2V |
|
物流車行走 |
電動，功率400W；行走速度6500mm/min |
|
控制方式 |
程序內置，通過人界界面預設、存儲、調用工藝程序，通過無線手持遙控盒微調焊接參數 |
|
供氣條件 |
純氬，壓縮空氣（氣壓≥0.6MPa) |
|
供電條件 |
三相五線制，380V+10%/50HZ±1HZ |
